z1сзЛвнст , z1сзЛснст - первичные сопротивления первой ступени защиты линий соответственно высшего и среднего напряжения;

kт АТ вн, kт АТ сн- коэффициенты токораспределения, равные отношению

тока в автотрансформаторе к току в линии соответственно высшего и среднего напряжений.

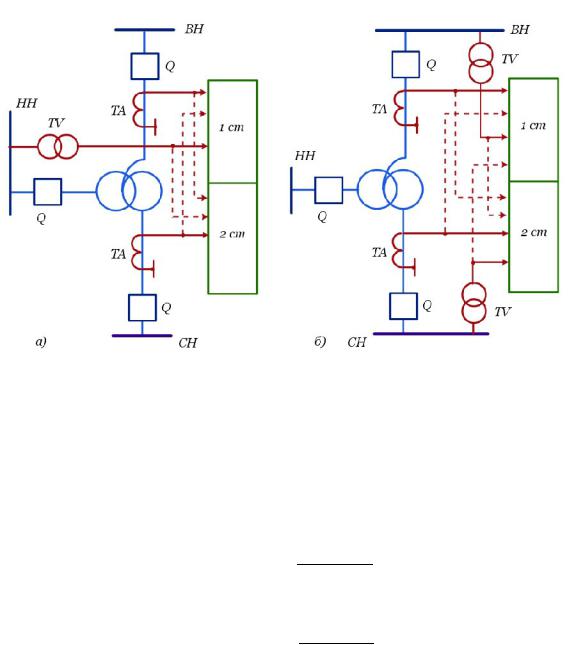

Рис.90 Варианты подключения панели ПЭ 2105

В тех случаях, когда подключение панели к трансформаторам напряжения, установленных на стороне НН, не обеспечивает требуемой чувствительности, следует использовать трансформаторы напряжения сторон СН и ВН, Рис.90,б.

Тогда

Выдержка времени первой ступени выбирается из условия отстройки от времени действия первых ступеней резервируемых защит и времени действия устройства резервирования отказов выключателя УРОВ, tсз 0,8сек.

120

режиме;

U мин 0,95U ном - напряжение нагрузочного режима;

Iнагр max 1,5I ном - расчетное значение максимального тока нагрузки; kотс 1,25- коэффициент отстройки;

kв 1,05- значение коэффициента возврата;

мч 800 - значение угла максимальной чувствительности;

нагр- угол нагрузки в расчетном режиме.

Использование двух панелей

Две панели ПЭ - 2105 ставятся на автотрансформаторах напряжением 330 кВ и более. В этом случае на каждую из сторон высшего и низшего напряжений устанавливаются свои панели, причем, на каждой из панелей реле сопротивления направлены согласно. Напряжения на каждую панель подается от трансформатора напряжения своей ступени, Рис. 91.

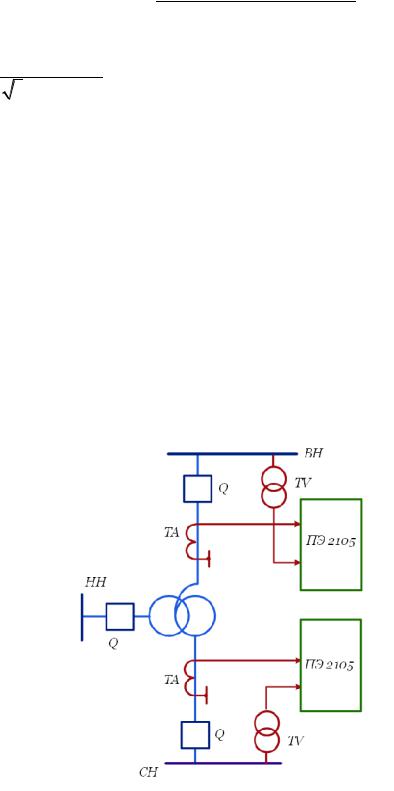

Рис.91 Схема подключения двух панелей ПЭ-2105.

121

Каждая ступень имеет три выдержки времени:

-на разделение системы шин;

-на отключение выключателя стороны, куда направлена рассматриваемая ступень;

-на отключение всего автотрансформатора.

5.1.15 Защита от внешних замыканий на землю

Защита ставится на повышающих трансформаторах или трансформаторах связи для отключения внешнего замыкания на землю в сети с глухозаземленной нейтралью и частичного резервирования основных защит трансформатора. Защита присоединяется к трансформаторам тока, установленным в нейтрали трансформатора, и выполняется при помощи реле тока и реле времени.

Ток срабатывания выбирается по условию согласования с последними ступенями защит от замыканий на землю защит смежных присоединений.

5.1.16 Защита от перегрузок

Защита от перегрузок выполняется с помощью максимальной токовой защиты, включенной на фазный ток. Защита с выдержкой времени действует на сигнал, а на необслуживаемых подстанциях - на разгрузку и отключение. На двухобмоточных трансформаторах защита устанавлива-ется со стороны основного питания. На трехобмоточных - со стороны основного питания и со стороны обмотки, где питание отсутствует.

122

5.1.17 Пример выполнения схемы защиты трансформатора

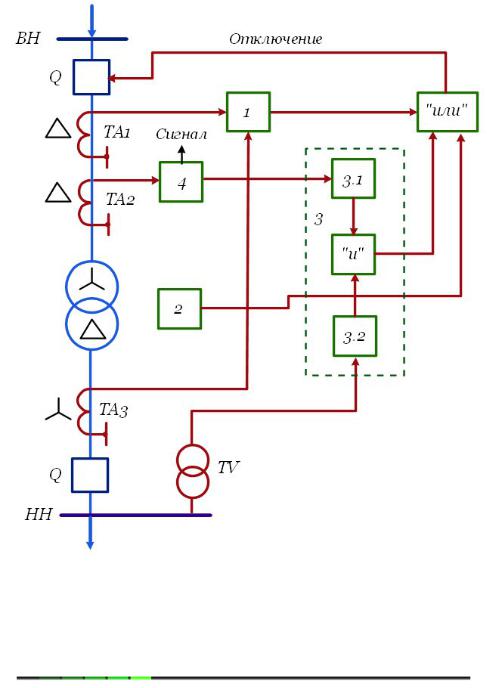

Рис.92 Схема защиты понижающего трансформатора 110-220/6,6-11кВ мощностью 6.3 МВА и более:

1-дифференциальная защита; 2 –газовая защита; 3- максимальная токовая защита с блокировкой по напряжению; 4- защита от перегрузки

123

5.2 Защита генераторов

Синхронные генераторы относятся к наиболее ответственному оборудованию, работающему в режиме интенсивных электрических и механических нагрузок. Их выход из работы может привести к возникновению системной аварии, поэтому устройства релейной защиты должны в полном объеме обеспечивать требования быстродействия, селективности, чувствительности и надежности.

5.2.1 Виды повреждений и ненормальных режимов работы генераторов

Повреждения генераторов

Витковые замыкания являются опасным видом повреждения и характеризуются протеканием больших токов в замкнувшихся витках при незначительном изменении тока в неповрежденной части обмотки.

Замыкания на землю - наиболее часто возникающий режим повреждения. В месте замыкания на землю возникает дуга, которая может привести к значительным разрушениям стали статора.

Многофазные короткие замыкания. Наиболее вероятной причиной их возникновения являются однофазные замыкания при нарушении изоляции в лобовых частях обмотки. Возникающие токи могут привести к значительным разрушениям генератора, поэтому требуют немедленного отключения.

Повреждения обмотки ротора. Обмотки ротора генератора находятся под невысоким напряжением (300 - 500) В, поэтому их изоляция обладает значительным запасом прочности. Однако, из-за тяжелых механических условий работы относительно часто возникают замыкания на землю в одной или двух точках. Замыкание на землю в одной точке ротора не влияет на работу генератора, но при этом возникает возможность замыкания в другой точке возбуждения. При его появлении часть обмотки ротора шунтируется. Искажение магнитного поля машины приводит к возникновению вибрации и разрушению подшипников и уплотнений вала генератора, обгоранию изоляции и оплавлению меди обмотки.
