Материал: РЗА Копьев

2. Круговая характеристика, проходящая через начало координат

(Рис.59).

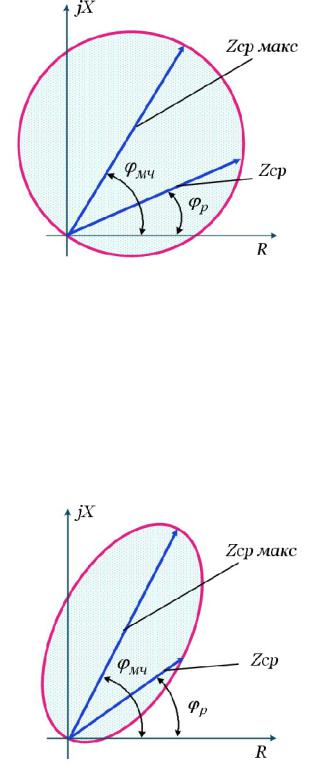

Рис. 59 Характеристика направленного реле сопротивления

Реле с такой характеристикой не работают при направлении тока из линии к шинам, поэтому оно является направленным. Точка 0 соответствует началу защищаемой линии. При коротком замыкании в начале линии, когда r и x равны нулю, реле не работает, что является его недостатком. Угол , при котором сопротивление срабатывания реле максимально, называется углом максимальной чувствительности.

3. Реле с эллиптической характеристикой (Рис.60).

Рис. 60 Реле сопротивления с эллиптической характеристикой

75

Такие характеристики использовались для третьих ступеней защит с целью улучшения отстройки от рабочих режимов и получения большей чувствительности.

4. Реле с многоугольными характеристиками (Рис.61).

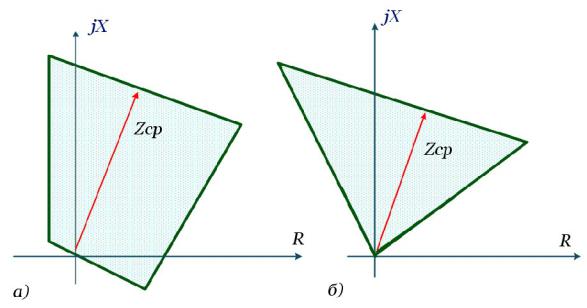

Рис. 61 Реле с многоугольными характеристиками

Четырехугольная характеристика (Рис.61,а) используется для выполнения второй и третьей ступеней защит. Ее верхняя сторона должна фиксировать концы защищаемых зон, правая боковая сторона обеспечивает отстройку от рабочих режимов. Левая сторона отстраивает защиту от мощностей нагрузок, передаваемых к месту ее включения. Нижняя сторона обеспечивает работу защиты при близких повреждениях, сопровождающихся замыканием через переходное сопротивление.

Треугольная характеристика (Рис.61,б) применяется для реле сопротивления третьей ступени, обеспечивает необходимую отстройку от нагрузочных режимов с соблюдением требуемой чувствительности.

3.6.3.Выполнение измерительных органов дистанционной защиты

Внастоящее время измерительные органы дистанционных защит в большинстве случаев выполняются на аналоговых интегральных микросхемах или на цифровой электронике. В качестве примера рассмотрим принцип действия дистанционных органов блок реле сопротивления БРЭ 2801, выполненный на интегральной микроэлектронике.

Блок БРЭ 2801 содержит три реле сопротивления и выходной блок. В зависимости от требований к защите реле сопротивления позволяют по-

76

лучить следующие характеристики срабатывания с углом максимальной чувствительности равным 65о или 85о.

В схеме реле предусмотрена возможность изменять круговую характеристику на эллиптическую с отношением малых и больших осей

ba 0,75 и ba 0,5 , (Рис. 61,б).

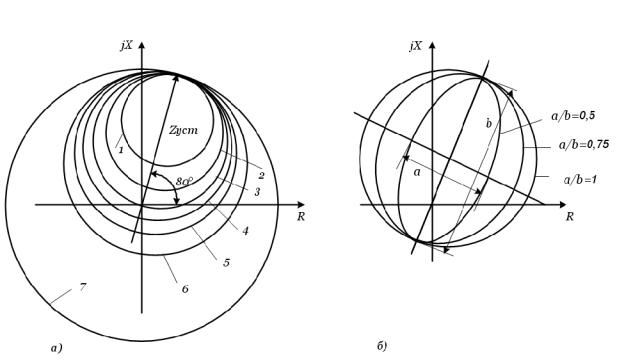

Рис.62 Характеристики срабатывания реле сопротивления блока БРЭ

2801

1 – направленная окружность, смещенная в первый квадрант, с плавной уставкой смещения от 5 до 50% уставки; 2 – направленная окружность с нерегулируемым смещением в первый квадрант на 5% уставки;

3 – направленная окружность, проходящая через начало координат; 4, 5, 6 – направленная окружность с заданным смещением в третий квадрант, соответственно на 5%, 12% или 20% уставки;

7 – ненаправленная окружность с центром в начале координат.

Следует отметить, что регулировка характеристики смещения реле не влияет на значение выбранной уставки срабатывания и угла максимальной чувствительности.

Рассмотрим принцип работы реле на примере характеристики, имеющей вид смещенной в третий квадрант (Рис.62). Наокружности отметим точки 1 и 2, а вспомогательные вектора, соединяющие начало коорди-

нат с этими точками, обозначим как Z1 и Z 2 .

77

При внешнем коротком замыкании вектор Z Z II расположен вне

окружности и II между разностными векторами Z II - Z1 и Z II - Z 2 будет меньше 2 . При коротком замыкании в зоне работы реле вектор

Z Z I расположен внутри окружности, а угол I между векторами

срабатывания.

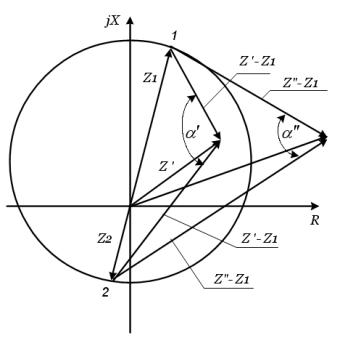

Рис.63 Принцип работы реле сопротивления

Граничным условием срабатывания реле является выполнение

равенства СР = /2.

Эллиптическая характеристика реле имитируется двумя соприкасающимися дугами окружностей. В этом случае угол срабатывания реле будет больше чем /2.

В схеме реле, структурная схема которого приведена на Рис.64, реализация рассмотренного алгоритма организована следующим образом.

Сигналы, пропорциональные линейному напряжению U и соответствующей разности фазных токов I, поступают на измерительную часть

78

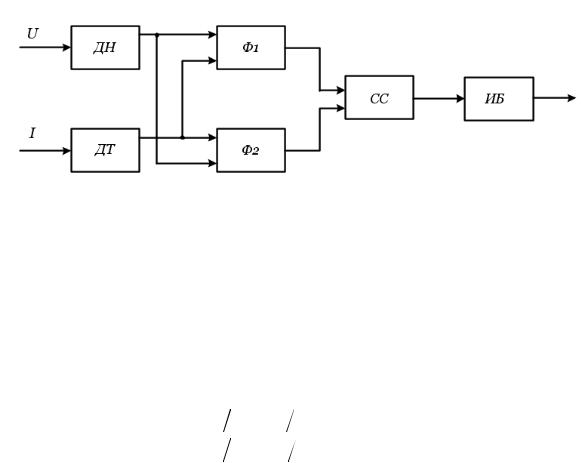

Рис.64 Структурная схема реле сопротивления

реле. С датчиков тока ДТ и напряжения ДН сигналы подаются в узел формирования, содержащий фильтры-сумматоры Ф1 и Ф2. Узел формирования обеспечивает формирование двух величин E1 и E2 , каждая

из которых является линейной функцией тока и напряжения контролируемой цепи и пропорциональна векторам Z Z1 и Z Z 2 :

E1 k11U k12 I; и E 2 k11U k 22 I;

или

В этих выражениях UI Z является приведенным значением сопротивления до места короткого замыкания, а отношения комплексных коэффициентов k12k11 Z1 и k 22k11 Z 2 - значениями вспомогательных векторов, проведенных из начала координат к особым точкам 1 и 2 на характеристике реле.

Сформированные напряжения E1 и E 2 поступают в узел сравнения СС. В нормальном режиме и при внешнем коротком замыкании угол между напряжениями не достигает угла срабатывания, и реле не работает. При коротком замыкании в зоне срабатывания фазовый сдвиг между сигналами возрастает и становится больше /2 , что приводит к срабатыва-

нию реле.

Исполнительный блок ИБ выполнен на электромагнитном реле с двумя контактами.

Блок БРЭ 2801 позволяет осуществлять дистанционную защиту линий и трансформаторов напряжением (110-500) кВ. Погрешность реле по сопротивлению составляет не более 10%. Время срабатывания в основной части характеристики не превышает 70 мс. Коэффициент возврата мо-
