На Рис.56 представлен алгоритм работы максимальных токовых направленных защит.

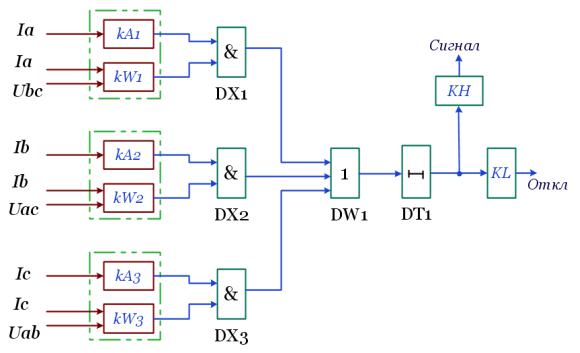

Рис.56 Алгоритм работы максимальных токовых направленных защит

Условие срабатывания рассматриваемой защиты

T ((KA1AND KW1) OR(KA2 AND KW2) OR(KA3 AND KW3)) AND DT1 1

В Ы В О Д Ы

1.Применение органа направления мощности позволяет обеспечить селективность токовых защит в кольцевых сетях с одним источником питания и в радиальныхсетях с двухстороннимпитанием.

2.Защита отличаетсяпростотой и надежностью.

3.К недостаткамзащиты относятся:

-малое быстродействие;

70

-недостаточная чувствительность в нагруженных и протяженных линиях электропередач;

-наличие мертвой зоны по напряжению, что может привести к отказу при трехфазных коротких замыканиях вблизи места установки защиты

71

3.6.Дистанционная защита

3.6.1Принцип действия

3.6.2Характеристики измерительных органов

3.6.3Выполнение измерительных органов

3.6.4Структурная схема дистанционной защиты

3.6.5Принципы выполнения блокировки от качаний

3.6.6Выбор параметров срабатывания

3.6.1.Принцип действия

Принцип действия дистанционной защиты основан на контроле изменения сопротивления. Например, если защищаемым объектом является линия (Рис.57),

Рис.57 Принцип действия дистанционной защиты

72

то в нормальном режиме параметры напряжения на шинах и тока в ли-

При возникновении короткого замыкания напряжение на шинах уменьшается, ток в линии увеличивается, контролируемое сопротивление уменьшается

В свою очередь, zk z0lk ,

где z0 - сопротивление 1 км линии; lk - длина линии, км.

Следовательно, контролируя изменение сопротивления, можно определить факт возникновения короткого замыкания и оценить удаленность точки короткого замыкания.

Обычно дистанционная защита выполняется в виде трех ступеней, характеристика ее времени срабатывания представлена на Рис.56. Первая ступень предназначена для работы при коротких замыканиях на защищаемой линии zсз z л, то есть сопротивление срабатывания защиты

должно быть меньше сопротивления линии.

Для идеальных трансформаторов тока и трансформаторов напряжения и при отсутствии погрешностей измерительных органов в последнем выражении должен стоять знак равенства, однако наличие погрешностей может привести к ложной работе защиты при коротком замыкании на смежных присоединениях.

Как правило, первая ступень охватывает 85 % длины защищаемой линии. При коротких замыканиях в зоне действия первой ступени защита

работает без выдержки времени, t1 0.

Вторая ступень предназначена для надежной защиты всей линии. Ее зона действия попадает на смежную линию, поэтому для исключения неселективного срабатывания защиты при коротком замыкании на отходящей линии в точке K2 , вводится замедление на срабатывание,

t 2 (0,4 0,5) сек.

Третья ступень выполняет функции ближнего и дальнего резервирования

73

3.6.2. Характеристики измерительных органов дистанционной защиты

В качестве измерительных органов дистанционной защиты используются реле сопротивления, которые могут выполняться на индукционной или полупроводниковой основе. Основное отличие различных исполнений реле заключается в способе обработки поступающей информации о токе и напряжении.

Поведение реле сопротивления в различных режимах зависит от его ха-

реле сопротивления представляют в плоскости z , откладывая r по горизонтальной, а x - по вертикальной оси.

Характеристики измерительных органов дистанционных защит должны быть надежно отстроены от нагрузочных режимов, учитывать влияние сопротивления дуги.

Виды характеристик реле сопротивления

1. Круговая характеристика с центром в начале координат (Рис.58).

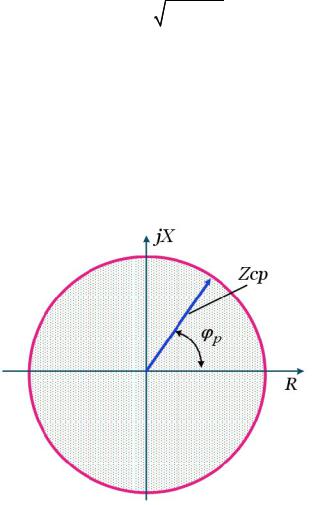

Рис. 58 Круговая характеристика с центром в начале координат

Зона, ограниченная окружностью, является зоной действия реле. Сопротивление срабатывания таких реле не зависит от р , поэтому их назы-

вают реле полного сопротивления.
