3.4.1Принцип действия токовой отсечки
Токовая отсечка относится к токовым защитам, реагирующим на увеличение тока. Основное ее отличие от максимальной токовой защиты заключается в способе обеспечения селективности. В качестве примера рассмотрим участок сети, состоящий из двух линий с односторонним питанием (Рис.45).

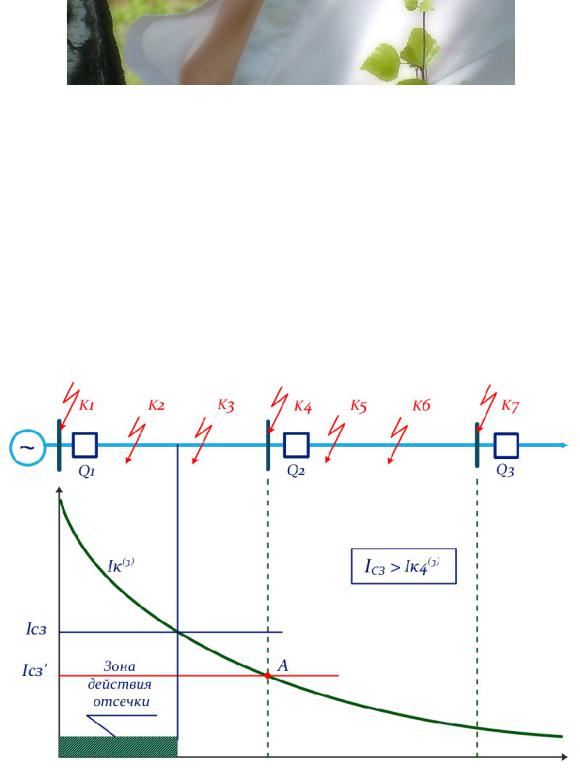

Рис.45 Принцип действия токовой отсечки на линии с односторонним питанием
55
На этом же рисунке кривая показывает изменение тока трехфазного короткого замыкания в зависимости от расстояния до точки короткого замыкания. Кривая построена на основании выражения
I (3) |
Eф |
, |
k |
xc x0lk |
|
|
|
где Eф - фазная э.д.с. системы; xc - сопротивление системы;
x0 - удельное сопротивление 1 км линии;
lk - расстояние до места короткого замыкания.
Для того чтобы защита работала при коротких замыканиях на своей линии и не работала на смежной линии, достаточно выполнить условие отстройки защиты от тока трехфазного короткого замыкания в конце линии:
Icз I k(3)4 .
Приняв во внимание погрешности трансформаторов тока, реле и расчета, получим:
Icз kнIk(3)4 ,
где kн (1,2 1,3) - коэффициент надежности.
Таким образом, по принципу действия токовая отсечка не требует выдержки времени, селективность работы достигается за счет ограничения ее зоны действия. Графическая иллюстрация зоны действия отсечки показана на Рис.44.
Из-за того что зона работы отсечки не охватывает всю линию, отсечка не можетбыть использована в качестве единственной защиты.
Токовые ступенчатые защиты представляют собой сочетание токовых отсечек и максимальной токовой защиты, что позволяет выполнить полноценную защиту с высоким быстродействием. Обычно токовые ступенчатые защиты выполняются в виде трех ступеней:
Первая ступень - отсечка мгновенного действия, защищает начальный участок линии.
Вторая ступень - отсечка с выдержкой времени, предназначена для надежной защиты оставшегосяучастка линии.
Третья ступень - максимальная токовая защита, выполняет функции ближнего и дальнего резервирования.
56
Принцип действия токовой ступенчатой защиты рассмотрим на примере участка сети, представленного на Рис.46. На линии AB установлена трехступенчатая токовая защита, на линии BC - двухступенчатая.

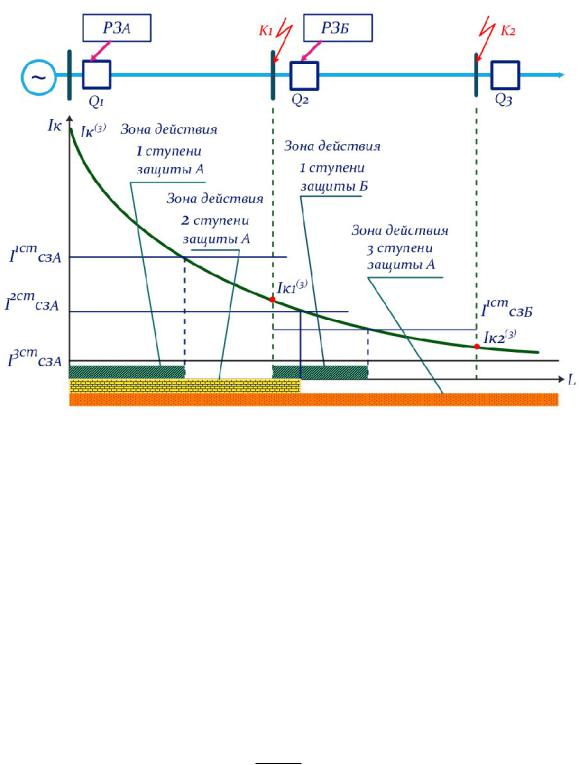

Рис.46 Принцип действия токовой ступенчатой защиты
Токи срабатывания первых ступеней защит A и Б, соответственно Ic1зA
и Ic1зБ , отстраиваются от токов трехфазных коротких замыканий на шинах противоположных подстанций:
I1 |
k |
н |
I (3) |
; |
I1 |
k |
н |
I (3). |
cзA |
|
k2 |
|
cзБ |
|
k3 |
Вторая ступень защиты A должна надежно охватывать защищаемую линию. Ее ток срабатывания согласуется с первой ступенью защиты Б:
Ic2зA kнIc1зБ .
Выдержка времени принимается равной (0,4 0,5) сек.
Ток срабатывания третьей ступени отстраивается от нагрузочных режимов, выдержка времени согласуется с защитами отходящих присоединений:
I 3 |
kнkсз I |
раб |
мах |
. |
сзА |
kв |
|
||
|
|
|
|
57
На Рис.47 представлена схема токовой ступенчатой защиты на электромеханических реле с включением измерительных органов по схеме неполной звезды.

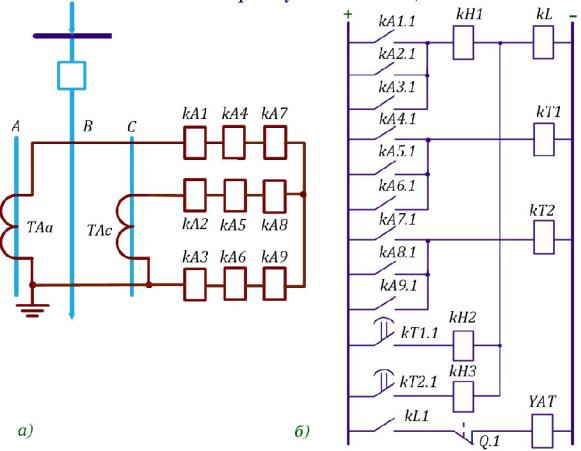

Рис.47 Схема трехступенчатойтоковой защиты
а) схема цепей переменного тока; б) схема цепей постоянного тока.
Работа схемы
При коротком замыкании в зоне действия первой ступени срабатывают пусковые органы первой, второй и третьей ступеней. Реле первой ступени КА1 3 подают питание на выходное реле KL , реле второй ступени
КА4 6 - на реле времени KT1, реле третьей ступени КА7 9 - на реле времени KT2 . Времена срабатывания KL , KT1, KT2 соотносятся между
собой следующим образом:
tKL tKT1 tKT2 .
Следовательно, первым сработает выходное реле KL , и короткое замыкание отключится без выдержки времени.
58
При коротком замыкании в зоне действия второй ступени сработают пусковые органы второй и третьей ступени и подадут питание на реле KT1 и KT2 . Первым сработает KT1, и короткое замыкание отключится
с выдержкой времени, равной 0,5 сек.
Третья ступень срабатывает при отказе первой или второй ступени или при отказе защиты смежного участка.
На Рис.48 принцип и алгоритм работы токовых ступенчатых защит показан с помощью элементов логики.

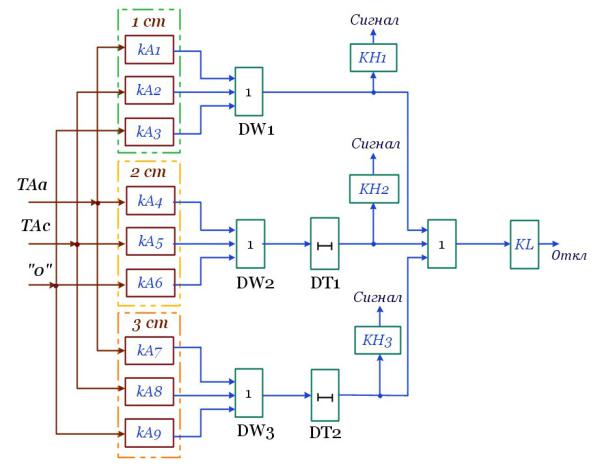

Рис.48 Представление работы токовой ступенчатой защиты с использованием логических элементов
Контролируемый сигнал от трансформаторов тока TA подается на
токовые реле |
первой |
ступени |
KA1, KA2, KA3 , второй ступени |
KA4, KA5, KA6 |
и |
третьей |
ступени KA7, KA8, KA9 . При |
возникновении короткого замыкания сработавшие токовые реле формируют на выходе единицу.Сигнал на выходе логических элементов ИЛИ DW1, DW2, DW3 становится равным единице, если хотя бы один
входной сигнал равен единице. Элементы DT1, DT2 реализуют вы-
