5. Рассчитывается время срабатывания защиты РЗ1 исходя из условия отстройки от времени работы защиты РЗ2

t1 t2 ' t.

6. Выбирается требуемая характеристика срабатывания измерительного органа защиты РЗ1, которая бы проходила через точку с координатами t1;I K 2I P .

Оценка чувствительности защиты

Чувствительность защиты оценивается значением коэффициента чувствительности:

Чувствительность проверяется для двух режимов - основного и режима резервирования (Рис.42).

Если защита РЗ1 работает как основная, то ее чувствительность проверяется по короткому замыканию в конце защищаемой линии, точка K1 .

Для максимальных токовых защит значение коэффициента чувствительности должно быть больше или равно 1.5.

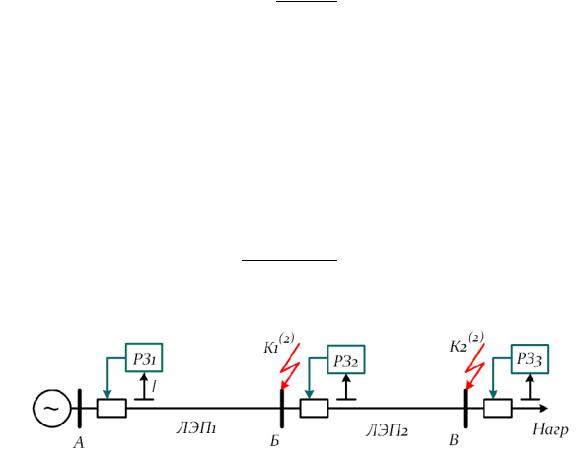

Рис. 42 Оценка чувствительности защиты

Если защита РЗ1 работает в режиме дальнего резервирования, то чувст-

вительность проверяется по короткому замыканию в конце резервируемой линии, точка K2 :

50

Значение коэффициента чувствительности должно быть больше или равно 1.2.

В Ы В О Д Ы

1.Принцип действия максимальной токовой защиты основан на фиксации увеличения тока при возникновении анормального режима или короткого замыкания.

2.Селективность защиты обеспечивается введением выдержки времени на срабатывание.

3.Защита отличается простотой, надежностью, невысокой стоимостью.

4.В качестве характерных недостатков следуетотметить:

-малое быстродействие;

-недостаточная чувствительность в сильно нагруженных и протяженных линиях;

-невозможность правильной работы в кольцевых сетях и в радиальных сетях с несколькимиисточникамипитания.

51

3.3 Максимальная токовая защита с блокировкой по напряжению

Для оборудования, подверженного частым технологическим перегрузкам, максимальная токовая защита может оказаться слишком загрубленной из-за необходимости отстройки от пусковых режимов. В этих случаях для повышения чувствительности применяется блокировка по напряжению. Принципиальная схема максимальной токовой защиты с блокировкой по напряжению приведена на Рис.43.

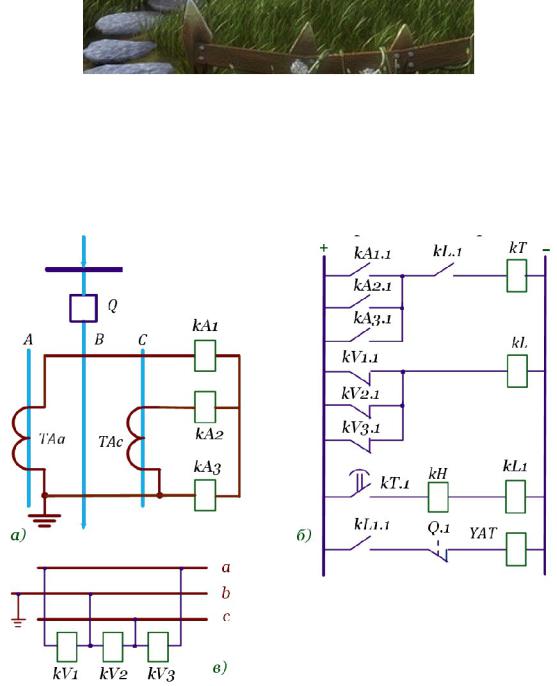

Рис.43 Схема максимальной токовой защиты с блокировкой по напряжению: а) схема цепей переменного тока; б) схема цепей переменного напряжения; в) схема цепей постоянного тока.

Пусковой орган защиты включает в себя токовые реле KA1, KA2, KA3 и три реле минимального напряжения KV1, KV 2, KV3, контакты кото-

52

рых реализуют операцию логического умножения. Сигнал на запуск защиты формируется только при одновременном срабатывании реле тока и реле напряжения, что происходит при возникновении короткого замыкания.

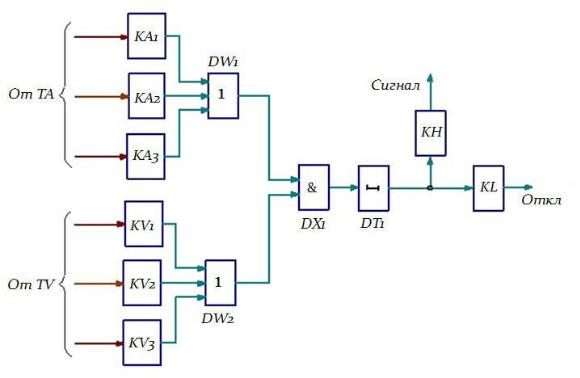

Рис.44 Алгоритм работы максимальной токовой защиты с блокировкой по напряжению

возникновении короткого замыкания сработавшие токовые реле и реле напряжения формируют на выходе единицу. Сигнал на выходе логических элементов ИЛИ DW1, DW2 становится равным единице, если хотя

бы один входной сигнал равен единице. Логический элемент DX1 реализует операцию логического умножения. Элемент DT1 формирует вы-

держку времени, необходимую для обеспечения требований селективности защиты, KL - выходной орган защиты, KH - элемент сигнализации

Если поведение защиты представить в виде логической функции Т, то условие срабатывания можно записать в виде

53

T = (( KA1OR KA2 OR KA3 )AND ( KV1 OR KV2 OR KV3 )) AND DT1↑ = 1,

где KA1, KA2, KA3 , KV1, KV2, KV3 - логические сигналы на выходах измерительных органов защиты;

DT1 ↑ - оператор временной задержки.

В нагрузочных режимах реле напряжения не работают, и действие защиты блокируется. Поэтому ток срабатывания защиты выбирается из условия отстройки только от тока нормального или номинального режима:

Уставка пускового органа по напряжению выбирается из условия несрабатывания защиты при минимально возможном рабочем напряжении:

U U раб мин , сз kнkв

где kн 1,1 - коэффициент надежности.

Выбранное значение напряжения срабатывания должно быть проверено на чувствительность по выражению

где U k ост - максимальное значение остаточного напряжения в месте

установки защиты при коротком замыкании в расчетном режиме.

При коротком замыкании в конце защищаемого участка коэффициент чувствительности должен быть не менее 1.5, при коротком замыкании в конце смежного участка - не менее 1.2.

В Ы В О Д Ы

1.Учет дополнительного признака короткого замыкания - понижения напряжения, позволяет получить более высокую чувствительность.

2. Максимальную токовую защиту с блокировкой по напряжению целесообразно использовать для защиты оборудования, подверженного технологическим перегрузкам.
