Материал: Рулевое управление автомобиля КамАЗ-5311
Уровень масла должен находиться между метками на указателе. При необходимости долейте масло до нормы при работающем двигателе на минимальной частоте вращения коленчатого вала. Масло заливайте через воронку с двойной сеткой и заливной фильтр, установленный в горловине бачка.
При То 2:
проверьте зазоры в шарнирах рулевых тяг и карданного вала;
проверьте и при необходимости восстановите в допустимых пределах свободный ход рулевого колеса;
снимите и промойте фильтр насоса.
Для модернизированных автомобилей.
При проведении технического обслуживания предусмотрена замена фильтра насоса при значительном его засорении.
Проверку свободного хода рулевого колеса проводите на снаряженном автомобиле (без груза) при работающем двигателе с частотой вращения коленчатого вала двигателя 600.1200 мин-1. Давление в шинах колес должно быть нормальным, передние колеса установите прямо. Свободный ход рулевого колеса на новом автомобиле не должен превышать 15°. Предельно допустимый свободный ход - 25°.
Замеряйте свободный ход прибором К-402 или К-187, поворачивая рулевое колесо вправо и влево до начала поворота левого переднего колеса. Угол отсчитывайте на угловой шкале прибора от условного нуля, который устанавливается посередине диапазона свободного качания рулевого колеса.
Если свободный ход рулевого колеса больше допустимого, проверьте наличие воздуха в гидросистеме усилителя рулевого управления, состояние шарниров рулевых тяг, крепление и регулировку рулевого механизма, зазоры в шарнирах карданного вала рулевого управления, затяжку клиньев крепления карданного вала, регулировку подшипников ступиц управляемых колес. При нарушении затяжки или регулировок восстановите их.
Если невозможно устранить зазоры в шарнирах или шлицах карданного вала рулевого управления, вал замените.
Промывайте заливной фильтр и фильтрующий элемент бензином. При значительном засорении фильтрующих элементов смолистыми отложениями дополнительно промойте их растворителем.
Для смены масла и удаления воздуха из системы гидроусилителя рулевого управления:
. Отсоедините продольную тягу от сошки рулевого управления или поднимите переднюю ось так, чтобы управляемые колеса не касались земли. Снимите крышку бачка насоса гидроусилителя.
Не заправляйте и не прокачивайте гидросистему рулевого управления при подсоединенной рулевой тяге или не приподнятых колесах.
. Поверните рулевое колесо влево до упора и откройте сливное отверстие, вывернув магнитную пробку из картера рулевого механизма. Масло сливайте до полного вытекания его из отверстия.
. Промойте насос, трубопроводы и гидроусилитель, для этого:
выверните фильтр из коллектора бачка насоса и удалите из бачка насоса гидроусилителя остаток загрязненного масла;
промойте детали разобранного фильтра и сливную пробку рулевого механизма, очистив их от грязи. После очистки и промывки соберите фильтр насоса и вверните его на место;
залейте в бачок насоса через воронку с двойной сеткой 2 л чистого масла и слейте через сливное отверстие картера рулевого механизма, поворачивая рулевое колесо от упора до упора.
. Залейте свежее масло и удалите из системы воздух в следующем порядке:
вверните магнитную пробку в сливное отверстие картера рулевого механизма;
снимите резиновый колпачок с перепускного клапана рулевого механизма и на его сферическую головку наденьте прозрачный эластичный шланг, открытый конец которого опустите в стеклянный сосуд вместимостью
не менее 0,5 л. Сосуд должен быть заполнен маслом до половины его объема;
отверните на 1/2.3/4 оборота перепускной клапан рулевого механизма;
установите крышку бачка насоса;
поверните рулевое колесо влево до начала сжатия центрирующих пружин (определяется по возрастанию усилия на рулевом колесе; не поворачивайте колесо до упора);
снимите пробку заливной горловины с крышки бачка насоса и из сосуда вместимостью не менее 1,5 л заливайте масло в бачок насоса до тех пор, пока его уровень не перестанет понижаться;
пустите двигатель и при работе его на минимальной частоте вращения доливайте масло в бачок насоса, не допуская снижения его уровня, до тех пор, пока не прекратится выделение пузырьков воздуха из шланга, надетого на перепускной клапан;
заверните перепускной клапан;
поверните рулевое колесо вправо до начала сжатия центрирующих пружин (определяется по возрастанию усилия на рулевом колесе) и снова верните его в левое положение. Удерживая рулевое колесо в левом положении, отверните на 1/2.3/4 оборота перепускной клапан и снова проследите за выделением пузырьков воздуха. После прекращения выделения пузырьков заверните перепускной клапан; повторите предыдущую операцию не менее двух раз, в результате из перепускного клапана должно идти чистое (без примеси воздуха) масло. Если выделение пузырьков воздуха из шланга продолжается, повторите операцию еще один-два раза; при этом следите за уровнем масла в бачке насоса, поддерживая его между метками на указателе уровня; остановите двигатель; снимите шланг со сферической головки перепускного клапана и наденьте на нее защитный колпачок; проверьте уровень масла в бачке насоса и, если нужно, долейте его. Установите пробку заливной горловины бачка; соедините продольную рулевую тягу с сошкой рулевого механизма.
При заправке гидросистемы имейте в виду, что некачественная прокачка масла, при которой в гидросистеме остается воздух, является частой причиной появления дефекта "тяжелый руль” (увеличение усилия на рулевом колесе), а также снижения чувствительности рулевого управления и плохого "держания дороги” автомобилем.
1.6 Ремонт
Приступая к ремонту рулевого механизма, насоса гидроусилителя руля и других сборочных единиц рулевого управления, имейте в виду, что восстановление деталей, исчерпавших свою работоспособность вследствие износа, в этих сборочных единицах недопустимо. Изготовление таких деталей с высокой точностью и чистотой рабочих поверхностей, а также их селективный подбор при сборке возможны только в условиях специализированного производства. Ремонт рулевых механизмов и насосов в условиях автотранспортных предприятий возможен только способом замены вышедших из строя агрегатов или деталей на исправные.
Проверяйте и регулируйте рулевой механизм на автомобиле при отсоединенной продольной рулевой тяге и неработающем двигателе.
Предварительно проверьте балансировку колес, давление воздуха в шинах, наличие смазки в рулевом управлении и ступицах колес, регулировку подшипников ступиц колес и рулевых тяг, работу амортизаторов, установку передних колес. Кроме того, проверьте уровень масла в бачке насоса гидроусилителя, убедитесь в отсутствии воздуха в системе, осадка или грязи в бачке и на фильтре насоса, утечки масла в соединениях маслопроводов.
Усилие на рулевом колесе измеряйте пружинным динамометром, прикрепленным к ободу колеса в следующих его положениях:
1. Рулевое колесо повернуто более чем на два оборота от среднего положения. Усилие на рулевом колесе должно быть 5,9.15,7 Н (0,6.1,6 кгс). В этом случае зацепление и шарико-винтовая пара выведены в положение, близкое к крайнему, где трение в этих узлах практически исключено, а величина усилия определяется преимущественно моментом трения в упорных подшипниках, уплотнениях и втулках рулевого механизма.
Несоответствие усилия на ободе рулевого колеса указанной величине свидетельствует о неправильной (недостаточной или чрезмерной) затяжке упорных подшипников винта, либо означает, что повреждены детали узла шариковой гайки.
Недостаточная затяжка упорных подшипников приводит к нарушению курсовой устойчивости автомобиля (автомобиль плохо "держит дорогу”); чрезмерная, наряду с повреждением деталей узла шариковой гайки, - к заклиниванию рулевого механизма (явление "остаточного давления”).
. Рулевое колесо повернуто на 3/4 оборота от среднего положения. Усилие не должно превышать 19,6.22,6 Н (2.2,3 кгс). При этом положении добавляется трение в шарико-винтовой паре за счет предварительного натяга шариков. Отклонение величины усилия на ободе рулевого колеса от указанных значений вызывается повреждением деталей узла шарико-винтовой пары.
. Рулевое колесо проходит среднее положение. Усилие на рулевом колесе должно быть на 3,9.5,9 Н (0,4.0,6 кгс) больше усилия, полученного при замере во втором положении, но не превышать 21,8 Н (2,2 кгс).
В этом случае проверяется регулировка зубчатого зацепления рулевого механизма. Если усилие меньше указанной величины, зазор в зубчатом зацеплении больше допустимого, автомобиль при этом будет плохо "держать дорогу”. Если усилие больше - зацепление слишком "затянуто”, что может являться, наряду с другими факторами, причиной плохого самовозврата управляемых колес в среднее положение.
Если при измерении усилий в перечисленных выше положениях окажется, что они не соответствуют указанным величинам, отрегулируйте рулевой механизм. При необходимости, снимите механизм с автомобиля для выполнения работ по его частичной или полной разборке и дополнительной проверке.
Регулирование рулевого механизма начинайте с замера усилия в третьем положении. При этом с помощью регулировочного винта вала сошки доведите усилие до нормы. При вращении винта по часовой стрелке усилие будет увеличиваться, при вращении против часовой стрелки - уменьшаться.
Для регулирования усилия в первом положении следует произвести частичную разборку рулевого механизма, для того чтобы подтянуть или ослабить гайку крепления упорных подшипников. Для устранения причин несоответствия усилия во втором положении требуется полная разборка рулевого механизма. Полную разборку разрешается производить только на предприятии, ремонтирующем рулевые механизмы, или в специализированных мастерских. Порядок снятия, разборки и сборки рулевого механизма, а также его последующей проверки и установки на автомобиль изложен ниже.
При проверке давления в гидросистеме рулевого
управления
на автомобиль в напорной магистрали между насосом и рулевым механизмом

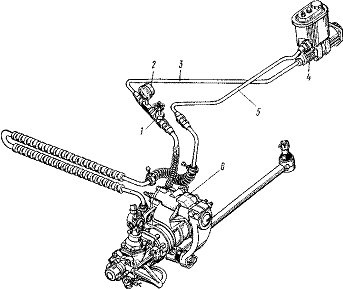

установите приспособление (рис.10), имеющее манометр 2 со шкалой до 9810 кПа (100
кгс/см2) и вентиль 1, прекращающий подачу масла к гидроусилителю.
1 - вентиль; 2 - манометр; 3 - магистраль высокого давления;
4 - насос; 5 - магистраль низкого давления; 6 - механизм рулевой
При проверке давления откройте вентиль и поверните рулевое колесо до упора, приложив к рулевому колесу усилие не менее 98,1 Н (10 кгс). Давление масла при частоте вращения коленчатого вала 600 мин-1 должно быть не менее 7355 кПа (75 кгс/см2).
Если давление масла будет меньше 7355 кПа (75 кгс/см2), то медленно заверните вентиль, следя за повышением давления по манометру. При исправном насосе давление должно подниматься и быть не менее 8336 кПа (85 кгс/см2). В этом случае неисправность нужно искать в рулевом механизме (неправильная регулировка предохранительного клапана или чрезмерные внутренние утечки). Если давление не увеличивается, то неисправен насос. Если давление при закрытом вентиле больше давления, которое было при открытом вентиле, но ниже 7355 кПа (75 кгс/см2), то неисправными могут быть оба агрегата.
Для проверки правильности работы клапана управления гидроусилителем отсоедините продольную рулевую тягу, откройте вентиль и поверните рулевое колесо до упора с приложением усилия не менее 98,1 Н (10 кгс) при частоте вращения коленчатого вала 1000 мин-1. При прекращении действия усилия на рулевое колесо давление должно понизиться до 294.490 кПа (3.5 кгс/см2). Такую проверку проведите в двух крайних положениях. Если давление не понизится, то это свидетельствует о заедании золотника или реактивных плунжеров клапана.
При проверке нельзя держать вентиль закрытым, а колеса повернутыми до упора более 15 с. Проверку проводите при температуре масла в бачке 65.75°С. При необходимости масло можно нагреть, поворачивая колесо до упоров в обе стороны и удерживая их в крайних положениях не более 15 с.
Регулирование затяжки подшипников вала рулевой колонки проводите, если ощущается осевое перемещение вала, а момент вращения вала менее 29,4.78,5Нем (3.8 кгс см) [что соответствует усилию 1,15.3,08 Н (0,118.0,314 кгс), приложенному на радиусе рулевого колеса 255 мм] при отсоединенном карданном вале.
Отрегулируйте затяжку подшипников вращением регулировочной гайки (предварительно разогнув ус стопорной шайбы. При регулировании, подтягивая гайку, поворачивайте вал за рулевое колесо в обе стороны, чтобы не перезатянуть гайку.
Недопустима затяжка гайки с последующим отворачиванием ее для получения указанного момента вращения вала рулевой колонки, так как при этом могут быть повреждены штампованные из листовой стали кольца подшипников вала рулевой колонки. После окончания регулирования один из усиков стопорной шайбы вновь загните в паз гайки. Если по каким-либо причинам колонка рулевого управления разбиралась, то при сборке в подшипники вала заложите свежую смазку.
При сборке карданного вала следите за тем чтобы оси отверстий в вилках для крепежных клиньев находились в параллельных плоскостях и были расположены так, как это показано на Карданный вал устанавливайте на автомобиль таким образом, чтобы вилка со шлицевой втулкой была обращена вверх. При этом заложенная в полость втулки смазка обеспечивает лучшее смазывание шлицев.
Замену поперечной рулевой тяги выполняйте в следующем порядке:
вывесьте переднюю ось автомобиля;
расшплинтуйте и отверните гайку, крепящую шаровой палец левого наконечника тяги с соответствующим нижним рычагом поворотного кулака;
выбив шаровой палец из конусного отверстия рычага, отсоедините левый наконечник тяги рулевой трапеции;
проделайте те же операции с правым наконечником поперечной рулевой тяги и снимите тягу с автомобиля;
установите концы шаровых пальцев наконечников новой поперечной тяги в отверстиях нижних рычагов, затяните и зашплинтуйте гайки крепления. Момент затяжки гаек крепления шаровых пальцев поперечной рулевой тяги 245.314 Н м (25.32 кгс ■ м). Устанавливайте поперечную тягу так, чтобы масленки шаровых пальцев на наконечниках тяги были обращены назад по ходу автомобиля;
Для замены продольной рулевой тяги:
вывесьте переднюю ось автомобиля и поверните управляемые колеса влево до отказа;
расшплинтуйте и отверните гайку крепления шарового пальца продольной рулевой тяги со стороны сошки рулевого управления;
выбив шаровой палец из конусного отверстия сошки, отсоедините тягу;
выполните те же операции с другим шарнирным соединением продольной тяги в месте соединения ее с верхним рычагом левого поворотного кулака и снимите тягу с автомобиля.
Установку новой продольной тяги производите в последовательности, обратной снятию, обратив при этом внимание на правильность присоединения и соответствие отличающихся головок тяги местам установки. Опустите переднюю ось автомобиля. Гайки крепления шаровых пальцев продольной рулевой тяги затяните с крутящим моментом 245.314 Нм (25.32 кгсм).
Для снятия рулевого колеса, если оно не снимается от легких постукиваний молотком снизу вверх, используйте съемник. Предварительно сняв декоративную крышку и отвернув гайку крепления рулевого колеса, введите крюки захвата 2 (рис. 11) в отверстия ступицы рулевого колеса и поверните по часовой стрелке до упора. Упирая наконечник 3 в торец вала, вворачивайте винт 1 в захват до полного снятия рулевого колеса.
При установке рулевого колеса затяните гайку крепления его,
обеспечив момент затяжки 59.79 Н м (6.8 кгс. м).
