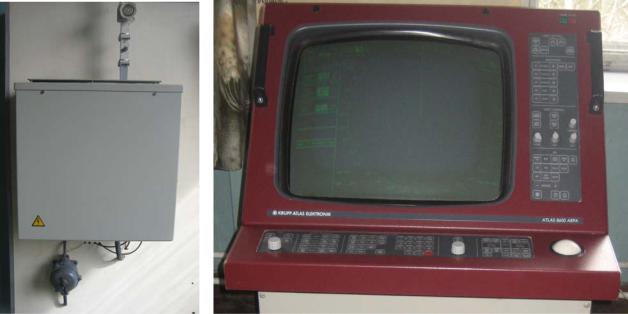

Рис. 1. Блок приемо- |
Рис. 2. Блок индикатора |
передатчика |
|
Особенности РЛС:
-возможность смещения центра развертки;
-для придания изображению привычной формы радиолокационного, на экран выводится искусственное послесвечение, время которого можно изменять;
-индикация движения "CD", при которой собственное судно ОС тается в центре экране неподвижным, все остальные цели перемещаются истинными скоростями и курсами;
-наличие режима тренажер, позволяющего производить обучение всем радиолокационным функциям;
-контрольный микропроцессор позволяет игнорировать ошибочные команды оператора;
-наличие режима быстрого контроля работоспособности приемника, передатчика и индикатора;
-система встроенного самоконтроля позволяет быстро и надежно проверить работу всей РЛС;
-дисплей имеет высокую яркость свечение, что позволяет работать в дневных условиях без тубуса.
В состав РЛС входят следующие приборы : -индикатор или дисплейный узел; -приемопередатчик 3 или 10 см диапазона; -антенно-фидерное устройство; -рупорно-щелевая антенна, длиной 2,66 или 4,66 м.
6
ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Импульсная мощность передатчика |
3 см. |
|
|
25 |
кВт ; |
|
10 см. |
|
|
30 |
кВт; |
Длительность зондирующего импульса |
0,07, |
0,3, |
0,6, |
1,3 мкс |
|
Частота следования зондир. имп-са |
2000 |
1000 |
1000 |
500 Гц |
|
Разрешающая способность по дальности |
13 м (для 0,07 мкс); |
Минимальная дальность обнаружения |
15 м; |
Номинальное значение промежуточной частоты приемника |
60 МГц; |
Амплитудная характеристика УПЧ - логарифмическая; |
|
Ширина диаграммы направленности |
|
в горизонтальной плоскости |
0,9° |
в вертикальной плоскости |
21°; |
Поляризация - горизонтальная; |
|
Скорость вращения антенны |
22 об/мин. |
ОРГАНЫ УПРАВЛЕНИЯ И ОТОБРАЖЕНИЕ ИНФОРМАЦИИ НА ДИСПЛЕЕ
Вся выводимая на дисплей информация разбита на информационные участки (рис. 3).
Информационный участок DA. Здесь отображаются данные по собственному судну: курс по гирокомпасу (ГК) или введенный вручную; скорость
ирежимы ее ввода; время вектора; время траектории; включение охранных колец; планирование маршрута.
Информационный участок АА. Здесь выводятся сообщения об опасных судах, избыточном числе целей, потере сопровождения целей, неправильном вводе информации, пересечении целью охранной зоны, неисправностях в работе станции.
Информационный участок UDA. Отображаются запросы на вводимые оператором параметры. Через участок UDA осуществляется диалоговый режим работы с РЛС.
Информационный участок D1. Отображаются выбранная шкала дальности
ицена деления меток дальности (МД), режим движения и ориентация изображения, длительность импульса.
Информационный участок D2. Отображаются текущие положения регулировок приемника,
Информационный участок D3. Данные по маркеру: пеленг, дальность. Информационный участок D4. Данные по подвижному визиру дальности
URM и электронному визиру направления - ЕВМ.
ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ
Расположение органов управления в соответствующих контрольных панелях приведено в приложениях 1 и 2.
7

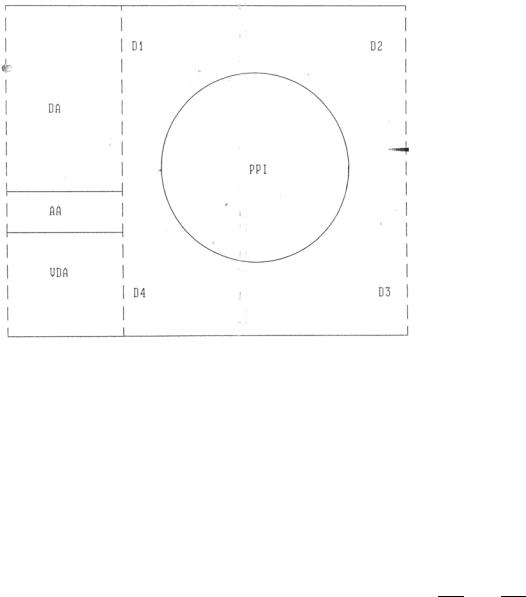

Рис. 3. Расположение информационных участков на дисплее
Включение РЛС Только после разрешения преподавателя! Включение РЛС произ-
водится в следующем порядке:
-подать напряжение бортовой сети, включением пакетного выключателя, находящегося под приемопередатчиком;
-на индикаторе нажать зеленую кнопку; начинают работать вентиляторы охлаждения индикатора и, примерно, через 1 мин.появляется изображение на экране: на информационном участке D2 - STAND BY, на информационном участке UDA - SET GYRO. Необходимо согласовать РЛС с ГК вводом с числовой клавиатуры значения курса по ГК.
Переход к работе РЛС осуществляется нажатием на клавиши
или
При этом на экране появляется изображение области развертки и информационных участков, а на участке АА сообщение: WAIT FOR TRANSMITTER (подготовка передатчика), через 3-4 мин. передатчик переходит в режим "работа", при этом в строке АА выводится сообщение: SERUI'CE SWITCHES ON. После перехода в рабочий режим автоматически устанавливается режим ввода скорости от лага. При необходимости изменить режим следует нажать клавишу MAN SPEED или REF TARGT.
УПРАВЛЕНИЕ РАДИОЛОКАЦИОННЫМИ ФУНКЦИЯМИ
Определение курса, поступающего от ГК
Значение курса поступающего от ГК или вводимого вручную можно проконтролировать по отметке курса'(ОН), изображающейся в виде прямой линии из собственного судна: Пересечение ОК с азимутальным кругом обозначается символом ІІ которая позволяет определить значение курса даже при смещении центра развертки.
8
Определение координат объектов
Для включения ЕВМ необходимо нажать ON/OFF и FIX REL или FIX ABS. Появится ЕВМ в виде штриховой линии в месте нахождения маркера. Маркер можно перемещать при помощи шара, при этом вместе с ним будет перемещаться ЕВМ.
Если необходимо разделить ЕВМ от маркера, то необходимо: -выключить маркер клавишей
; при этом положение ЕВМ фиксируется
вданной точке;
-повращать шар в любом направлении.
Если теперь снова включить маркер, то'- он появится на экране отдельно от ЕВМ.
Управление ЕВМ осуществляется соответствующей ручкой. Для установки ЕВМ на собственное судно следует нажать CENT.
Подвижный визир дальности URM может перемещаться на расстояние более 1.7 раза выбранной шкалы дальности, что необходимо для работы со смещенным центром развертки'.'
Для измерения дальности на ЕВМ имеется специальный маркер
в режиме работы FIX REL или FIX ABS.
Установка времени послесвечения
Время послесвечения устанавливается при помощи клавиши TRAIL TIME в условных единицах от 0 до 9 нажатием клавиш +/– или соответствующих цифровых клавиш.
Различная длина следа послесвечения указывает на различную скорость целей.
Стандартное значение времени послесвечения рекомендуется выбирать равным 3 или 4.
Виды движения и ориентации изображения
ВP/IC Аtlas-Krupp 8600 имеются следующие виды движения:
-относительное с ориентацией по северу, курсу или курсу стабилизированному, включается нажатием одной из клавиш:
north |
RM |
Course |
head |
|
up |
stab |
up |
||
|
||||
|
|
|
|
- истинное с ориентацией по северу, при этом центр развертки перемещается по экрану, в направлении курса и со скоростью собственного
судна. |
|
|
|
При нажатии на клавишу: |
|
TM |
on |
перемещение центра развертки осуществляется до 0.5 радиуса |
|
|
экрана; |
|
|
перемещение центра развертки осуществляется до 0.75 радиуса |
ТМ |
delay |
|
|
|
экрана |
9
Кроме названных в РЛС имеется разновидность истинного движения, в которой устранено перемещение центра развертки. Этот вид движения включается клавишей CD ON. Он имеет следующие характеристики:
-собственное судно всегда остается в выбранной точке экрана, но имеет след послесвечения;
-выбранная дистанция обзора впереди остается неизменной; -движущиеся цели имеют истинные курсы и скорости и сопровождают-
ся следами послесвечения; -если судно изменяет курс, то изменяется соответствующая траектория
движения, это относится и к собственному судну; -если центр развертки несмещен, то направления на объекты можно
снимать с азимутальной шкалы; -изображение на экране РЛС соответствует виду с мостика судна.
Команды меню
Дополнительные функции можно вызвать, нажав клавишу MENU. При этом на информационный участок UDA выводится список функций, каждой из которых присвоен соответствующий номер, ввод которого с цифровой клавиатуры выполняет выбранную функцию.
ФУНКЦИИ В РЕЖИМЕ АРП
Сигналы тревоги
Для привлечения внимания судоводителя о возможных опасных ситуациях или неисправностях в узлах РЛС вырабатываются звуковые и визуальные сигналы тревоги. Звуковой сигнал тревоги имеет прерывистое звучание, и срабатывает если не отключен громкоговоритель (на участке D2 горит символ ).
Визуальные сигналы тревоги в большинстве случаев дублируют звуковые, для указания причины тревоги. Они отображаются в виде строки текста на информационном участке АА.
Отключение звукового сигнала осуществляется клавишей CANCL ALARM. Визуальный сигнал индицируется до исчезновения причины, вызвавшей тревогу.
В таблице 1 приведены ситуации, вызывающие звуковой и визуальный сигналы тревоги.
|
|
Таблица 1 |
|
Информация в зоне АА |
Значение |
Причина сигнала тревоги |
|
|
|
находящаяся на автосопровождении цель, |
|
DANGEROUS TARGET |
опасная цель |
у которойDKP< D ЗАД, ТКР<ТЗАД, символ |
|
|
|
цели мигает с частотой 1 Гц |
|
LOST TARGET |
цель потеряна |
нет подтверждения эхосигнала цели, |
|
находящейся на автосопровождении. |
|
||
GUARD ZONE |
охранная зона |
цель пересекла границы охранной зоны |
|
TARGET OVERFLOW |
перебор целей |
переполнение памяти РЛС, рассчитанной |
|
на 20 целей |
|
||
