2.2. Формування пакетів Способи пакетування генеральних вантажів можна розділити на дві
групи: на піддонах і без піддонів. Найбільш часто пакети формуються на піддонах типу 2П4В і 2П2В. Піддон 2П4В має розміри lпод xbпод х hпод - 1200х800х150 мм, масу gпод – 25 кг та вантажепідйомність G – 1,0 т.
Піддон
2П2В – 1600х1200х180 мм, gпод – 80 кг и G – 2,0 т.
Після формування вантажів на піддоні, знаходиться кількість місць в першому шарі вантажу n p , для сформованих пакетів розраховуються їх габаритні розміри в плані l п ×b п .
Розрахунки для Макаронних виробів описуються повністю, розрахунки по
всіх
вантажів наводяться в таблиці 3. Таблиця 3
Елементи |
|
Найменування вантажу |
|
|||
розрахунку |
|
|
|
|
|
|
Макарони |
Сечовина |
Віскоза |
Мастило |
Двутавр№10 |
||
|
||||||
|
|
|
|
|
|
|
1.Засіб |
2П2В |
2П2В |
2П2В |
2П2В |
Зв'язка |
|
поетизаціі |
|
|
|
|
|
|
|
|
|
|
|
|
|
2.nР |
4 |
4 |
6 |
6 |
9 |
|
|
|
|
|
|
|
|
3.nh′ |
14 |
7 |
3 |
2 |
- |
|
|
|
|
|
|
|
|
4.nh′ ′ |
3 |
11 |
2 |
2 |
- |
|
|
|
|
|
|
|
|
5.nh |
3 |
7 |
2 |
2 |
2 |
|
|
|
|
|
|
|
|
6.n |
12 |
28 |
12 |
12 |
18 |
|
|
|
|
|
|
|
|
7.gп′ |
0,42 |
1,4 |
1,2 |
2,4 |
1,7028 |
|
|
|
|
|
|
|
|
8.gп |
0,5 |
1,48 |
1,28 |
2,48 |
1,7028 |
|
|
|
|
|
|
|
|
9.hп |
1,98 |
1,23 |
2,28 |
1,78 |
1,08 |
|
|
|
|
|
|
|
|
10.lп× bп |
1,6×1,2 |
1,6×0,8 |
1,6×1,2 |
1,6×1,2 |
0,301×0,2174 |
|
|
|
|
|
|
|
|
11.Рп |
0,32 |
0,94 |
0,82 |
1,58 |
18,14 |
|
|
|
|
|
|
|
|
1. Засіб пакетизації – піддон 2П2В (1600х1200х180мм)
2.nр – число місць в першому шарі, од. nр = 4(од.)
3.n h ′; – число шарів вантажу по висоті, виходячи з максимальної маси пакета, од.
n h ′ = (G max – g під ) / (g м ∙n р ) |
(2.1) |
n h ′ = (2 – 0,08) / (0,035∙4) = 14(шт.) |
|
4. nh'' – кількість шарів по висоті, виходячи з максимальної висоти |
|
пакету, шт. |
|
nh'' = (Hmax – hпід) / hм, |
(2.2) |
где hпод – висота палет, м. |
|
Nh'' = (1,8 – 0,18) / 0,6 = 3 (шт.) |
|
19
5. nh – шукане число шарів по висоті палету, шт. |
|
nh = min{nh'; nh''} |
(2.3) |
nh = min{14; 3}= 3 шт. |
|
6. n – загальна кількість місць у пакеті, од. |
|
n = n р ∙n h |
(2.4) |
n = 3*4=12 (од.) |
|
7. g п′ – маса пакета без піддона, т. |
|
g п′ = n∙gм |
(2.5) |
g п′ = 12 ∙0,035=0,42 (т) |
|
8. gп – маса пакета з палетою, т. |
|
gп = gп' + gпод |
(2.6) |
gп = 0,42 + 0,08=0,5 (т) |
|
9. hп – висота пакета з піддоном, м. |
|
hп = nh∙hм + hпод |
(2.7) |
hп = 3∙ 0,6 + 0,18 = 1,98 (м) |
|
10.l п ×b п – габаритні розміри пакету, м. l п х b п = 1,6×1,2 м.
11.Р п – питоме навантаження на підлогу складу, що створена одним пакетом, т/м 2 .
Р п = g п / ((l п +0,05)∙(b п +0,05)) |
(2.8) |
Р п =0,5 / ((1,6+0,05)∙(1,2+0,05)) = 0,32 (т/м 2 )

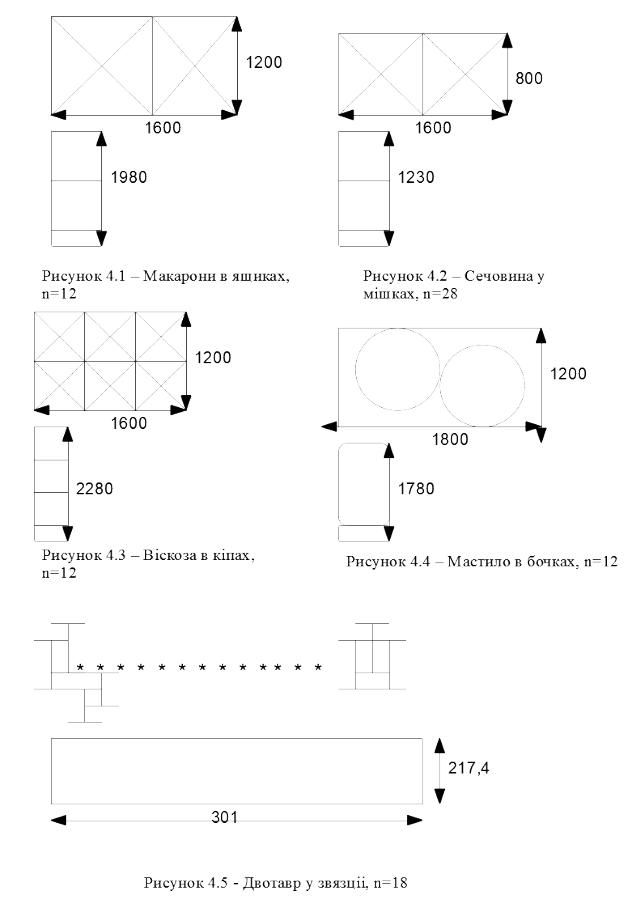

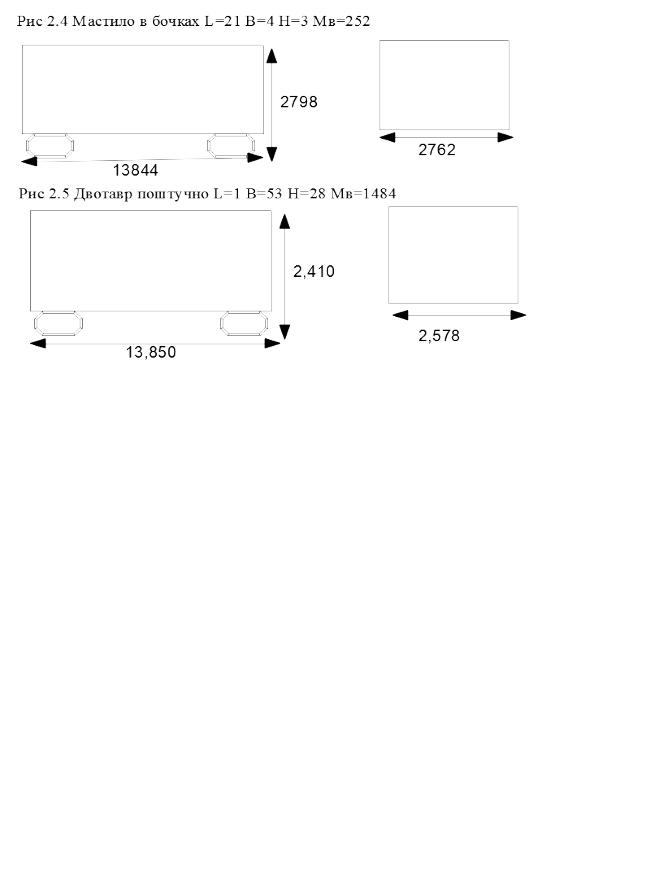

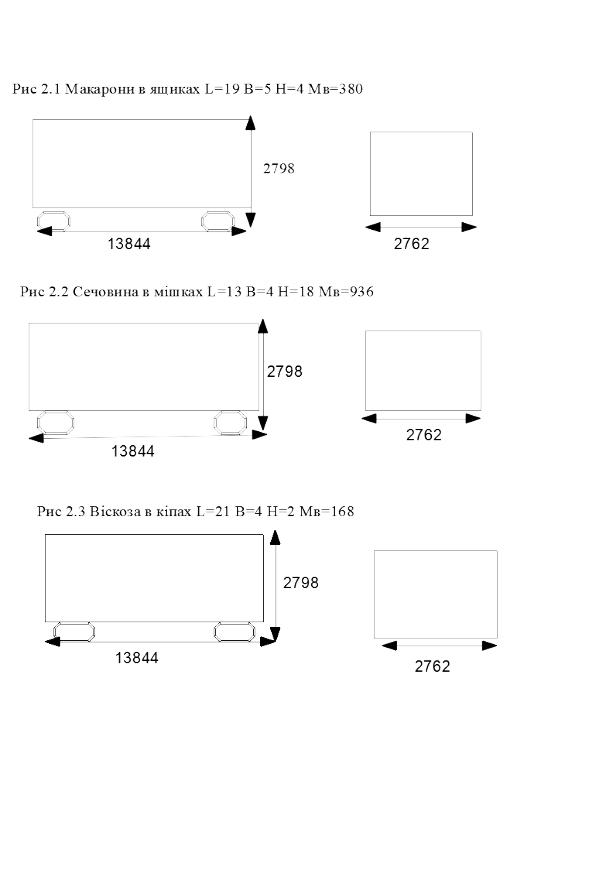

На рисунках (4.1–4.5) приведено зовнішній вигляд пакетів та зв’язок поданих вантажів.
