Материал: Разработка схемы устройства для контроля цепи в действующей схеме энергоснабжения

Тип блока: радиотехнические.

Серийное производство: Кn=0,85

К/Кn=0, 71591/0,85=0,84

К/Кn≤1

.8 Расчет норм времени

Таблица 3.3 - Норма времени

.9 Расчет расхода материала

Таблица 3.4 - Расход материала

.10 Расчет комплекта запасных элементов

Исходные данные:

N0 - комплекты однотипных РЭА, предполагаемых эксплуатировать в течении определённого промежутка времени.

N0 = 2000

t0 = 15000 ч.

Каждый комплект аппаратуры содержит неремонтируемых элементов:

1. Конденсаторы К50-68: N1=3; λ1=0,05*10-6;

2.       Транзистор КТ815А: N2=1; λ2=0,50*10-6;

.        Симмистор ТС161-160: N3=1; λ3=0,08*10-6;

.        Переключатель ПТ73-2-3: N4=1; λ4=0,3*10-6;

.        Светодиод АЛ310Б: N5=1; λ5=0,70*10-6;

.        Микросхемы К155ЛА3, К155ИЕ1: N6=3; λ5=0,21*10-6;

.        Диоды КД106А, КД 108: N7=9; λ7=0,15*10-6;

.        Трансформаторы ТП154-3-1, ТП1-2: N8=3; λ8=0,90*10-6;

.        Резисторы МЛТ: N9=9; λ9=0,05*10-6;

Определяем среднее число запасных элементов:

nср.= λi*t*N0*Ni, где

λi - интенсивность отказов;

t - время;

Ni - количество.

nср.1=0,05*10-6*15000*2000*3=5 (шт.) конденсаторов;

nср.2=0,50*10-6*15000*2000*1=12 (шт.) транзисторов;

nср.3=0,08*10-6*15000*2000*1=3 (шт.) симмисторов;

nср.4=0,3*10-6*15000*2000*1=9 (шт.) переключателей;

nср.5=0,70*10-6*15000*2000*1=11 (шт.) светодиодов;

nср.6=0,21*10-6*15000*2000*3=9 (шт.) микросхем;

nср.7=0,15*10-6*15000*2000*9=10 (шт.) диодов;

nср.8=0,90*10-6*15000*2000*3=8 (шт.) трансформаторов;

nср.9=0,05*10-6*15000*2000*9=14 (шт.) резисторов.

.11 Расчет проведения профилактических работ

Для РЭА, который небольшую часть времени находится в работе, период выполнения профилактических работ определяется по формуле:

где Кn - коэффициент интенсивности эксплуатации (для бытовой РЭА Кn=0,2).

 - в общем случае, где

ti - время работы аппаратуры при n-ом включении;

tK - календарное время работы РЭА;

nB - число включений за календарный период времени.

Вывод: периодичность проведения профилактических работ составляет 3464,10 часов (раз в 5 месяцев).

.12 Маршрут изготовления изделия

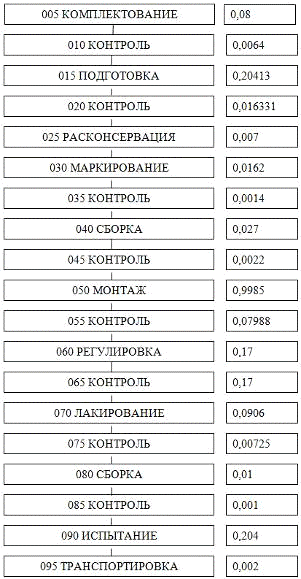

Рисунок 3.1 - Маршрут изготовления изделия

4. Экономическая часть

Переход к рыночной экономике требует от предприятий (фирм) повышения эффективности производства, конкурентоспособности продукции на основе внедрения достижений научно-технического прогресса, эффективных форм хозяйствования, активизации предпринимательства, инициативы и т. д.

Экономическая подготовка становится важным условием повышения уровня хозяйствования.

Современный специалист должен знать организацию и экономику производства, а также методики обоснования применяемых решений.

В современных условиях выпускнику радиотехнического техникума, возможно, придется работать на предприятии или фирме, а возможно он станет предпринимателем. Где бы он не работал, он должен обеспечивать на своем месте работы наибольшую эффективность при минимальных затратах.

Хороший специалист должен своевременно замечать тенденции и возможность повышения эффективности производства. Он должен владеть мастерством, своевременного всестороннего анализа результатов производственной деятельности. Предприниматель заинтересован в том, чтобы выжить в конкурентной борьбе, и всегда должен стремится получить максимальную прибыль.

Важным управленческим решением является правильное обоснование производственной мощности предприятия и установление, при каких объемах выпуска производство будет рентабельным, а при каких оно не будет давать прибыль, а также разрешение проблемы: что выгоднее «производить или покупать».

Экономическая часть дипломного проекта включает в себя три раздела:

. Расчет производственной себестоимости изготовления и расчет отпускной цены;

. Расчет точки безубыточности и выбор наиболее рационального варианта;

. Расчет себестоимости приобретения и обоснование решения: производить данное изделие самим или приобретать его на стороне.

Студентам при выполнении экономической части дипломного проекта предлагается два альтернативных варианта:

. а). Расчет производственной себестоимости изготовления и расчет отпускной цены;

б). Расчет точки безубыточности и выбор наиболее рационального варианта.

. а). Расчет производственной себестоимости изготовления и расчет отпускной цены;

б). Расчет себестоимости приобретения и обоснования решения, производить данное изделие самим или приобретать его на стороне.

. Расчет производственной себестоимости изготовления прибора, количества производственных рабочих, фонда зарплаты.

Себестоимость - денежное выражение затрат предприятия на производство и реализацию продукции.

В условиях перехода к рыночной экономике себестоимость продукции является важнейшим показателем производственно-хозяйственной деятельности предприятий.

Исчисление этого показателя необходимо для определения цен на продукцию, расчета экономической эффективности внедрения новой техники, технологии, обоснования решения о производстве новых видов продукции и снятия с производства устаревших, выявления резервов снижения себестоимости, определение рентабельности производства и отдельных видов продукции.

Состав себестоимости продукции регламентируется государством. Основные принципы формирования этого состава определены в Законе Р.Ф. «О налоге на прибыль предприятий и организаций».

Планирование себестоимости на предприятиях ведут по элементам затрат и калькуляционным статьям расходов.

Основные статьи калькуляций :

ст. 1 сырье и материалы.

ст. 2 покупные изделия и полуфабрикаты.

ст. З возвратные отходы (вычитаются).

ст. 4 топливо и энергия на технологические цели.

ст. 5 основная и дополнительная зарплата производственных рабочих.

ст. 6 отчисления на социальное и медицинское страхование производственных рабочих (26% в т.ч. зарплаты основной и дополнительной).
