Материал: Разработка робототехнического комплекса по производству фанеры
) Лущильный станок Raute;
) Роторные ножницы модели RCH 1600 фирмы RAUTE WOOD;
) Сушилка шпона модульной конструкции фирмы RAUTE WOOD;
) Шпонопочиночный станок модели ПШ;
) Автоматический станок мод C2R-130 Клеевой валец модели КВ 14;
) Холодный пресс ОМС;
) Гидравлический пресс многопролетный фирмы OLM;
) Станок для обрезки фанеры модели SDR фирмы OLM.
Окорочный станок модели Valon Kone VK-26 MX однороторной конструкции с ротором, оснащенным пятью окорочными ножами, изготовленными из кованной стали, подающим и принимающим устройствами.
Преимущества: станок оснащен комплектом инструмента, запасными частями и
принадлежностями (Рисунок 4).

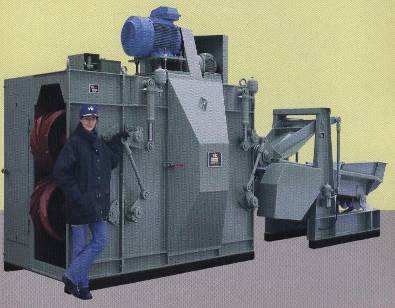

Рисунок 4. - Окорочный станок модели VK26 MX
(Финляндия).
Таблица №4 Технические характеристики
|
Показатели/ модель |
VK 26 MX |
|
Диаметр бревна, Мм |
100 (80) - 620 (640) |
|
Минимальная длина бревна, М |
1.8 |
|
Скорость подачи, М/мин |
20-40 (50) |
|
Установленная мощность, КВт |
30 (45) + 7.5 |
|
Масса, Кг |
8 600 |
Раскрой бревен на чураки фирмы RAUTE WOOD (Финляндия)
Линия состоит из стола раскроя, круглопильного станка модели TKSP-60/200, Мерный стол, гидроагрегат,
заточного станка, электрооборудования (Рисунок 5).

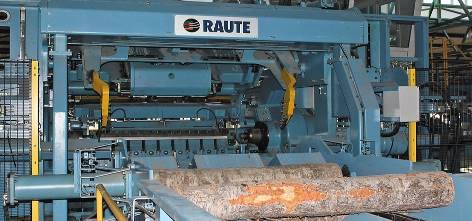

Рисунок 5. - Линия раскроя бревен на чураки фирмы RAUTE WOOD Финлянди
Таблица №5 Технические характеристики
|
Показатели/ модель |
TKSP-60/200 |
|
Диаметр обрабатываемых бревен, Мм |
800 |
|
Максимальный диаметр пилы, Мм |
2 100 |
|
Производительность макс, Чураков/мин |
11 |
|
Скорость перемещения бревен, М/сек |
0-1.0 |
|
Длина бревна минимальная, М |
1.8 |
|
Интервал сканирования диаметра, Мм |
1.0 |
Лущильный станок Raute
Лущение шпона - основная технологическая операция в его производстве. Лущение шпона выполняют на лущильных станках. Наиболее совершенная модель станка Raute предназначена для лущения чураков длиной от 1270 до 1650 мм и диаметром до 800мм. Толщина получаемого шпона 0,95-2,5 мм, диаметр карандаша 63 мм. В операции лущения шпона можно выделить отдельные элементы - установку чурака в станок, оцилиндровку, лущение, долущивание чурака и удаление карандаша.
Лущильный станок Raute
(Рисунок 3).

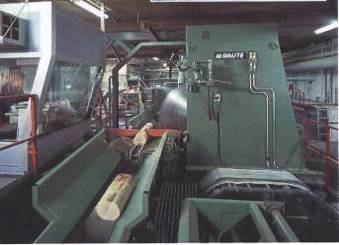

Рисунок 6. - Станок для лущения шпона
Таблица №6 Технические характеристики
|
Показатели / модель |
HI-TEC |
|
Диаметр чураков мин/ макс, Мм |
160/800 |
|
Длина чураков мин - макс, Мм |
1 270 - 1 650 |
|
Диаметр карандаша, Мм |
63 |
|
Размеры шпона для автоматической стопоукладки, Мм: |
|
|
- при длине чурака 1270 |
1270 Х 1370 |
|
- при длине чурака 1650 |
1650 Х 1740 |
|
- толщина шпона, Мм |
0.95-2.5 |
|
Рабочая скорость в роторных ножницах, М/мин |
130 |
|
Скорость при вырубке дефектов, М/мин |
90 |
|
Производительность (при толщине шпона 1.55 мм, длине шпона = 1 650 мм, диаметр чурака = 220 мм), Куб. м/час |
7.5 |
|
Установленная мощность, КВт |
325 |
|
Габариты линии, М |
25, 325 Х 8.0 Х 8.5 |
|
Цена, ТЫС. РУБ. |
284 290.0 |
Роторные ножницы.
Полностью автоматизированные роторные ножницы производят рубку шпона в согласованном, четком и плавном ритме со скоростью 200 м/мин, тогда как скорость обычных ножниц не превышает 100 м/мин.
Кодовый шифр роторных ножниц:
RCH = Роторные ножницы гидравлические;
RCE = Роторные ножницы электрические;
RCET = Роторные ножницы электрические сдвоенные.
Роторные ножницы фирмы RAUTE WOOD Финляндия (Рисунок
7).

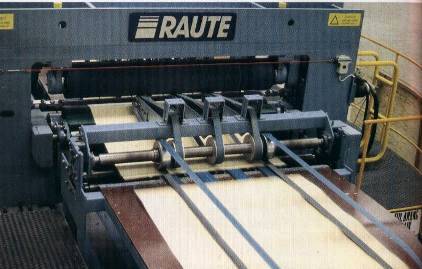

Рисунок 7. - Роторные ножницы модели RCH 1600 фирмы RAUTE WOOD Финляндия
Таблица №7 Технические характеристики
|
Модель |
Длина вала, Мм |
Длина ножа, Мм |
Диаметр вала, Мм |
Ширина, Мм |
|
RCH 1600 |
1 600 |
1 870 |
280 |
4 260 |
|
RCH 1800 |
1 800 |
2 070 |
280 |
4 460 |
|
RCH2100 |
2 100 |
2 370 |
280 |
4 760 |
|
RCH 2 900 |
2 900 |
3 170 |
280 |
5 560 |
|
RCH 3100 |
3 100 |
3 370 |
280 |
5 760 |
|
RCH 3300 |
3 300 |
3 570 |
320 |
5 960 |
|
RCE 1800 |
1 800 |
2 070 |
280 |
4 460 |
|
RCET 2900 |
2 900 |
2 X 1 460 |
280 |
4 650 |
Оборудование для сушки шпона.
Сушилка шпона модульной конструкции фирмы RAUTE WOOD (Рисунок 8).

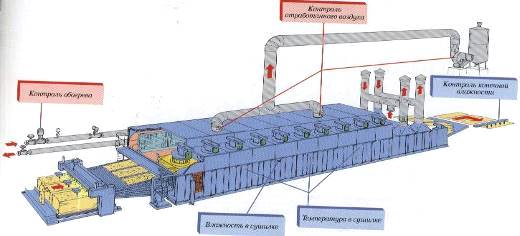

Рисунок 8. - Сушилка шпона модульной конструкции фирмы RAUTE WOOD
Роликовые сушилки моделей СУР-4, СУР-5, СУР-6 с поперечной циркуляцией
воздуха, а мод VMS с сопловым
дутьем.
Таблица №8 Технические характеристики
|
Показатели/ модели |
СУР-4 |
СУР-5 |
СУР-6 |
VMS |
|
Число этажей, шт. |
5 |
5 |
5 |
3 |
|
Число секций, шт. - сушки |
8 |
4 |
10 |
11 |
|
- охлаждения |
1 |
1 |
2 |
|
|
Длина одной секции сушки, М |
1.62 |
1.62 |
1.25 |
2.0 |
|
Рабочая длина камер, М: - сушки |
12.96 |
6.48 |
12.5 |
22.2 |
|
- охлаждения |
1.62 |
1.62 |
1.75 |
3.3 |
|
Диаметр роликов, Мм |
102 |
102 |
1-2 |
102 |
|
Расстояние между осями роликов по длине сушилки, Мм |
162 |
162 |
125 |
300 |
|
Суммарная мощность, КВт |
49.5 |
35.5 |
91.5 |
188 |
|
Влагосодержание воздуха, Г/кг |
200-250 |
200-250 |
200-250 |
200-250 |
|
Расход пара на 1 куб м. шпона, Кг |
1 100 |
1 150 |
1 000 |
1200 |
|
Расход электроэнергии на 1 куб. м шпона, КВТ/час |
25 |
35.8 |
38.0 |
47 |
|
Габариты сушилки, М |
19.86х 5.6 х 3.5 |
13.38х 5.6 х 3.5 |
25.5х 7.0 х 3.4 |
35.1х 6.8 х 4.4 |
|
Масса, КГ |
75 800 |
41 400 |
110 000 |
- |
Шпонопочиночные станки
Шпонопочиночные станки предназначены для удаления дефектных мест в листах шпона и
заделки отверстий вставками из доброкачественного шпона (рисунок 9).

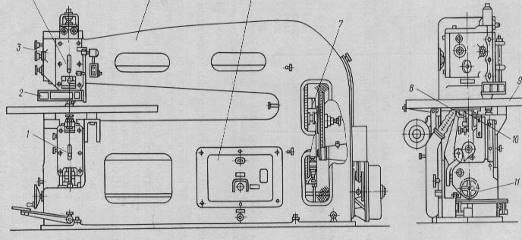

Рисунок 9. - Шпонопочиночный станок модели ПШ
Таблица №9 Технические характеристики шпонопочиночных станков
|
Показатели/ модели |
ПШ |
ПШ-2 |
VPR-85 |
VPR-165 |
|
Число ударов в минуту |
56 |
56 |
27 |
45 |
|
Толщина шпона, Мм |
До 4 |
0.8-3.8 |
До 4 |
До 6 |
|
Наибольший размер просечек, Мм |
80х 40 |
80х 40 |
- |
110х 80 |
|
Ширина полосы шпона для вставок, Мм |
28-49 |
28-49 |
- |
- |
|
Вылет хобота, Мм |
1 650 |
1 650 |
850 |
1 650 |
|
Мощность электродвигателя, КВт |
1.7 |
0.81 |
1.5 |
2.2 |
|
Габариты, М |
2.9х 1.2х 1.62 |
2.8х 1.8х 1.62 |
2.5х 1.7х 1.650 |
3.4х 1.7х 1.600 |
|
Масса, Кг |
2 250 |
2 150 |
1 500 |
3 250 |
Оборудование для нанесения клея
Слой наносимого клея должен быть непрерывным и равномерным по толщине, а
количество наносимого клея минимально допустимым, с учетом того, что доля
стоимости клея в себестоимости изготовляемой продукции сравнительно невелика
(около 20 %). Шпон можно склеивать клеевой пленкой или жидким клеем. Наносить
клей можно на обе поверхности четных листов шпона или на одну из поверхностей
каждого листа, исключая верхний лист пакета. Это зависит от вида клеенаносящего
оборудования. Клей наносят одним из следующих способов; контактным, обливом,
экструзией, пневматическим и механическим распылением (рисунок 10).
Рисунок 10. - Автоматический станок мод C2R-130 Клеевой
валец модели КВ 14
Таблица №10 Технические характеристики
|
Показатели/ модели |
КВ 9 |
КВ 14 |
КВ 18 |
КВ 28 |
|
Диаметр барабанов, Мм |
180 |
180 |
180 |
250 |
|
Длина барабанов, Мм |
900 |
1 400 |
1 800 |
2 800 |
|
Окружная скорость, М/мин |
15; 30 |
15; 30 |
15; 30 |
15; 30 |
|
Просвет между барабанами, Мм |
0.3-60 |
0.3-60 |
0.3-60 |
0.3-60 |
|
Мощность, КВт |
2.1 |
2.1 |
2.1 |
2.8 |
|
Габариты, М |
1.7х 0.7х 1.3 |
2.3х 0.7х 1.3 |
2.7х 0.7х 1.3 |
3.6х 0.8х 1.32 |
|
Масса, Кг |
1. 435 |
1 640 |
1 810 |
2 540 |
Холодные прессы, экономные ОМС.
Холодные прессы ОМС (Италия).Холодные прессы OMC серии Pfl
предназначены для двустороннего облицовывания плоскостей дверей, мебельных
заготовок, облицовочных пластиком, а так же для сборки дверных полотен в
условиях холодного прессования (рисунок 11).

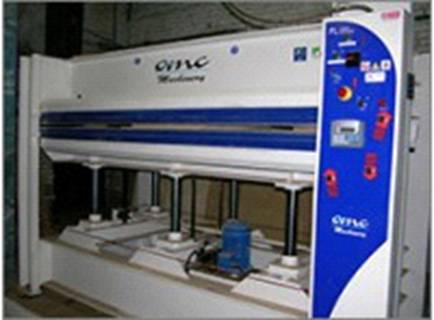

Рисунок 11. - Холодный пресс ОМС
Таблица № 11 Технические характеристики
|
Модель |
Размер стола, мм |
Общее усилие, т |
Поршни, шт/диам |
Ход поршней, мм |
Масса, кг |
|
Pfi.a 25/2 |
2500х 1300 |
10 |
2х 65 |
500 |
1000 |
|
Pfi.a 25/4 |
2500х 1300 |
20 |
4х 65 |
500 |
1100 |
|
Pfi.a 30/3 |
3000х 1300 |
15 |
3х 65 |
500 |
1250 |
|
Pfi.a 30/6 |
3000х 1300 |
30 |
6х 65 |
500 |
1390 |
|
Pfi.a 25/4 |
2500х 1300 |
20 |
4х 55 |
500 |
1000 |
|
Pfi.a 30/6 |
3000х 1300 |
30 |
6х 55 |
500 |
1390 |
|
Pfi.a 30/3 |
3х 1000х 3000 |
15 |
3х 65 |
500 |
1390 |
Гидравлический пресс для горячего прессования.
Наиболее широко применяются многоэтажные прессы периодического действия с
жесткими нагревательными плитами. Наибольшее распространение в промышленности
получил пресс П 714Б. Однако для работы в составе полуавтоматических линий
рекомендуется пресс. Д 4038 или реконструированный пресс П 714Б (с увеличением
числа этажей до 10 или 25) (рисунок 12).
Рисунок 12. - Гидравлический пресс многопролетный фирмы OLM (Германия)
Таблица №12 Технические характеристики
|
Показатели/ модели |
П 714-А |
П 714-Б (Россия) |
"КАРХУЛА" Р 700 (Финляндия) |
|
Конструкция станины |
Колонная |
Колонная |
Колонная |
|
Общее усилие пресса, Т |
630 |
630 |
700 |
|
Удельное давление на плиты, КГ/кв. см |
22 |
22 |
25 |
|
Наибольшее гидравлическое давление, КГ/кв. см |
200 |
200 |
200 |
|
Размеры плит, Мм |
1700х 1650х 42 |
1700х 1650х 42 |
1850х 1650х 40 |
|
Рабочий промежуток между плитами, Мм |
70 |
70 |
70 |
|
Число рабочих промежутков, шт. |
15 |
15 |
15 |
|
Диаметр главных цилиндров, Мм |
600 |
600 |
475 |
|
Диаметр вспомогательных цилиндров, Мм |
2/160 |
2/160 |
- |
|
Макс ход плунжера, Мм |
1 050 |
1 050 |
1 050 |
|
Скорость смыкания плит, Мм/сек |
43.5 |
80 |
66 |
|
Мощность электродвигателей, КВт |
26.9 |
14.5/9.0 |
107 |
|
Габарит с околопрессовой механизацией, |
6.8х 5.2х 2.8 |
6.8х 5.5х 2.8 |
7.0х 7.5х 2.7 |
|
Масса, Кг |
45 000 |
41 500 |
45 000 |
|
Показатели/ модели |
"ЛЕВИ" (Англия) |
Д 4438 (Россия) |
П-797 (Россия) |
|
Конструкция станины |
Рамная |
Рамная |
Рамная |
|
Общее усилие пресса, Т |
680 |
630 |
800 |
|
Макс гидравлическое давление, Кг/кв. см |
300 |
200 |
200 |
|
Удельное давление на плиты, Кг/кв. см |
25 |
22 |
23 |
|
Размер плит, Мм |
1650х 1650х 50 |
1700х 1650х 45 |
3100х 1100х 45 |
|
Рабочий промежуток между плитами, Мм |
75 |
70 |
65 |
|
Число рабочих промежутков, шт. |
20 |
16 |
15 |
|
Диаметр главных цилиндров, Мм |
2/375 |
2/450 |
4/600 |
|
Диаметр вспомогательных цилиндров, Мм |
2/97 |
2/90 |
- |
|
Скорость смыкания плит, Мм/сек |
1 500 |
1 120 |
975 |
|
Мощность, КВт |
100 |
92 |
25 |
|
Габариты с околопрессовой механизацией |
12.5х 11.0х 4.97 |
9.5х 7.0х 4.72 |
15.7х 7.4х 6.75 |
|
Масса, Кг |
60 000 |
55 000 |
80 000 |
|
Показатели/ модели |
"ФЕЛЬМАН" (Финляндия) |
"ЗИМПЕЛЬКАМП" (ФРГ) |
Д 7247 (Россия) |
|
Конструкция станины |
Рамная |
Рамная |
Колонная |
|
Общее усилие пресса, Т |
815 |
745 |
5000 |
|
Удельное давление на плиты, Кг/кв. см |
25 |
25 |
53 |
|
Макс гидравлическое давление, Кг/кв. см |
330 |
190 |
320 |
|
Размеры плит пресса, Мм |
1.9х 1.7х 45 |
1.8х 1.7х 45 |
5.7х 1.65х 65 |
|
Рабочий промежуток между плитами, |
75 |
120 |
|
|
Число рабочих промежуток, шт. |
20 |
16 |
20 |
|
Диаметр главных цилиндров, Мм |
6/230 |
6/290 |
4/750 |
|
Максимальный ход плунжеров, Мм |
1 500 |
1 200 |
2 400 |
|
Скорость смыкания плит, Мм/сек |
82 |
42 |
32 |
|
Мощность, КВт |
77.3 |
34.5 |
40.5 |
|
Габариты, М |
- |
- |
25х 12.5х 7.1 |
|
Масса, Кг |
- |
41 500 |
514 000 |
