Материал: Разработка и исследование цифровой модели теплового потока при течении вязкой жидкости в канале с внешними нагревающимися элементами

Так как подпрограмма OUTPUT вызывается 1 раз на каждой итерации, то в ней удобно изменять любые величины, которые меняются в зависимости от номера итерации или временных шагов. Если нужно изменить значения переменной KSOLVE(NF) для «включения» или «выключения» решения уравнения для соответствующего ф, то это должно быть сделано в OUTPUT.

Процедура РНI

Неизменяемая часть процедуры обеспечивает решение обобщенных дифференциальных уравнений для большого числа различных переменных ф. Физический смысл F(I,J,NF) не предопределен. Как же программа узнает смысл и физическое поведение каждой зависимой переменной ф? Это происходит не с помощью информации, записанной в TITLE (NF), а с помощью данных, определенных в PHI для каждого значения NF.

Значение KSOLVE(NF) для каждого NF проверяется в подпрограмме HEART. Если KSOLVE (NF) =0, то начинается процесс расчета коэффициентов дискретных аналогов для соответствующего F (I, J, NF). В начале этого процесса происходит вызов PHI. Задача процедуры PHI заключается в определении и последующем предоставлении значений λ, Г, Sc, SP и информации о граничных условиях программы. Величинам λ и Г соответствуют массивы ALAM(I,J) nGAM(I,J) при 1=2, ..., L2 и J=2, ...,M2. В PHI также определяются значения коэффициентов источниковых членов Sc и Sp. Они задаются массивами SC (I, J) nSP(I,J) для 1=2, .... L2 и J=2, ..., М2. Единицы измерения Sc и Sp должны соответствовать единицам измерения скорости генерации в единице объема. Кроме того, Sp должен быть отрицательным или равным нулю. Значения Sc и Sр задаваемые по умолчанию, равны нулю, поэтому если в исходном уравнении отсутствуют источниковые члены, то не требуется выполнять никаких дополнительных действий. Наконец, задача PHI заключается в задании граничных условий с помощью индикаторов KBCIl(J), KBCLl(J), KBCJl(I), KBCMl(I). Все индикаторы КВС, заданные по умолчанию, равны единице.

5.5 Интерфейс программы

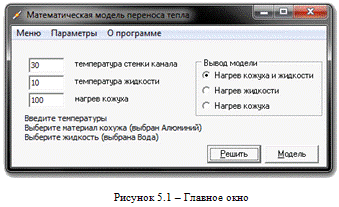

После запуска программы пользователь видит окно, в котором необходимо ввести исходные температуры, выбрать варианты вывода графической модели.

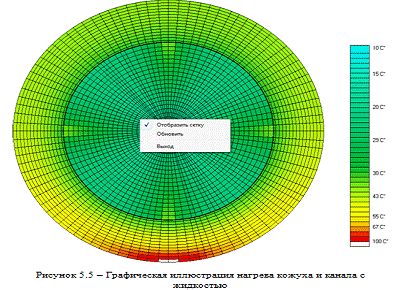

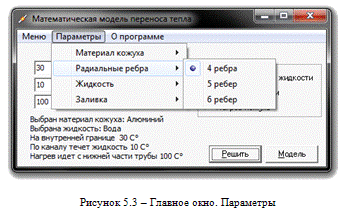

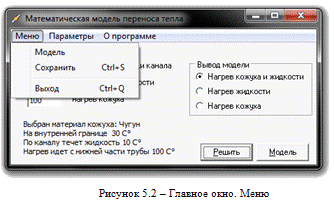

На рисунках 5.2 и 5.3 интерфейс, уже после решения задачи. Пользователю сообщается, какие параметры были применены для расчета. Можно сохранять все результаты как графические, так и табличные значения. Это поможет в дальнейшем, производить какие либо исследования уже по сохраненным результатам.

В настройках программы, предусмотрена возможность изменения конфигурации канала, вязкость жидкости, теплопроводность материала кожуха и так далее.

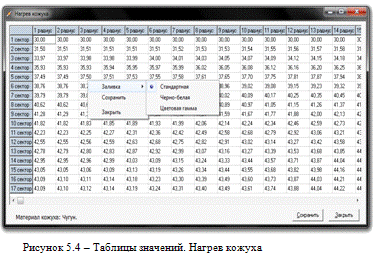

Также можно вывести табличные значения и для нагрева жидкости. В таблице строки соответствуют секторам, а столбцы - радиусам при построении сетки. На основе этих значений строиться графическая модель (рисунок 5.5).

6. Результаты исследования

.1 Исследование влияния различных параметров на физические процессы

В программе, как уже упоминали раньше, предусмотрен выбор жидкости, с различной вязкостью μ (Па*с); материала кожуха, у которых отличается теплопроводность k (вт/К*м); изменение конфигурации трубы, тем самым придать жесткость канала и увеличить площади теплообмена. В зависимости какие параметры были применены при расчете задачи, получаем различные температурные поля.

Приведем несколько экспериментов. Решим задачу, используя разные материалы и изменяя жидкость.

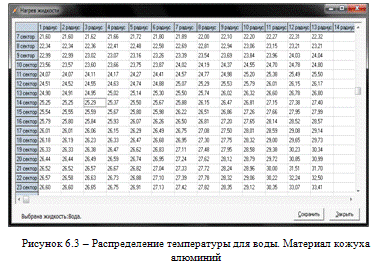

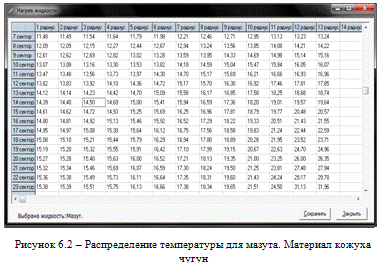

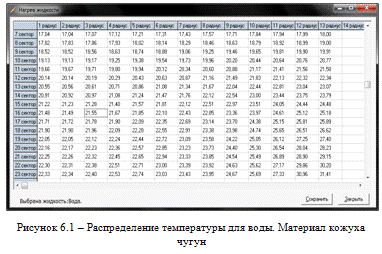

Сравним результаты вычисления для воды и для мазута. На рисунке 6.1 и 6.2 можно увидеть табличные значения нагрева этих жидкостей. В обоих случаях материал кожуха чугун.

Так же можем сравнить распределение температуры для кожуха. На рисунке 6.1 и 6.3 приведены результаты нагрева кожуха для случаев, когда материал кожуха чугун и алюминий.

.2 Построение и объяснение графиков

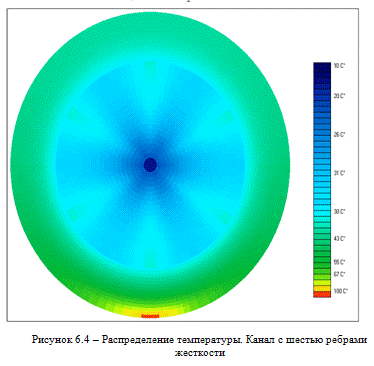

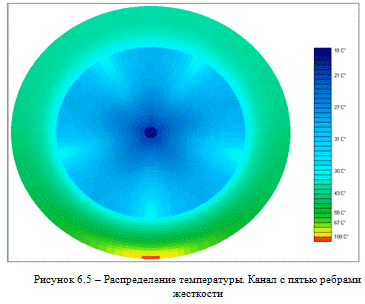

Рассмотрим распределение температуры, когда конфигурация трубы разная. Выберем материал кожуха алюминий, в качестве жидкости воду.

Во всех трех случаях температура нагрева кожуха - 100 градусов, а температура жидкости изначально равно 10 градусам. По рисункам можно определить, что площадь нагрева будет больше, конечно же, у канала с шестью ребрами. Температура понижается по направлению к середине канала.

.3 Программа расчёта и моделирования физических полей ELCUT

® - это мощный современный комплекс программ для инженерного моделирования электромагнитных, тепловых и механических задач методом конечных элементов. Дружественный пользовательский интерфейс, простота описания даже самых сложных моделей, широкие аналитические возможности комплекса и высокая степень автоматизации всех операций позволяют разработчику полностью сосредоточиться на своей задаче.

Это приложение может быть использовано для проектирования и анализа теплового состояния различных систем. Можно вычислять как установившееся распределение температуры, так и изучать процессы нагрева и охлаждения.широко используется в научных исследованиях, промышленности и образовании. Академические и прикладные научные центры используют моделирование полей для изучения разнообразных физических процессов, а также для разработки приборов и устройств, применяемых в научных исследованиях.становится стандартным инструментом для обучения студентов различных специальностей и все более широко входит в практику преподавания физики, электротехники, прикладных дисциплин во множестве высших учебных заведений России и стран СНГ.

Ведущие электромашиностроительные заводы страны применяют ELCUT для расчета электромагнитных параметров и тепловых режимов электрических машин. Необходимость в анализе поля возникает при расчёте для оптимизации существующих машин, либо при расчёте машин нетрадиционных конструкций. Тепловые расчеты с помощью ELCUT успешно используют при проектировании систем обогрева с помощью нагреваемых кабелей, специализированных и комбинированных систем контроля температуры, вентилируемых фасадов, ограждающих конструкций в строительстве и архитектурном проектировании.- это программа расчёта и моделирования физических полей, и все её применения так или иначе связаны с наукой. Традиционные направления, где применяется моделирование полей, - физические исследования, электротехника, строительная механика, - в последнее время дополняются многочисленными примерами из области нанотехнологий, биологии, химии.

Моделируемые в ELCUT физические задачи, связанные с электромагнитными полями, электрическими токами, температурными полями, упругими напряжениями и деформациями - сегодня возникают в самых различных направлениях научных исследований. Большая часть применений, описанных на страницах Промышленность и Образование, тоже можно отнести к научным. Популярность программы в ведущих российских и зарубежных научных центрах доказывается её внедрениями и публикациями, связанными с ELCUT.

.4 Проверка корректности работы программы

Результаты, полученные в процессе вычислений в дипломной работе, отвечают условиям адекватности. Чтобы убедиться в корректности работы приложения, приведем результаты, вычисленные в программе Elcut.

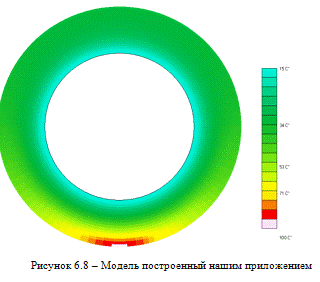

Температурное поле вычисляется в программе Elcut при таких же граничных условиях и температурных потоках, как и в программе реализованное нами. Если сравнить рисунок 6.7, сделанный в программном комплексе Elcut, и рисунок 6.8, построенный с помощью нашего приложения, то значения температур совпадают.

Заключение

Для выполнения дипломной работы был построен теплообменник, который состоит из металлического кожуха и цилиндрической трубы, по которой течет жидкость.

Требуется исследовать, как выглядит температурное поле жидкости при изменении настраиваемых параметров.

При написании дипломной работы были использованы знания, полученные в процессе учебы.

При выполнении поставленной задачи была:

– создана математическая модель распределения температуры жидкости с заданной вязкостью в цилиндрическом канале;

–    разработан алгоритм реализации модели с помощью выбранных методов;

–    разработана программа по алгоритму с помощью выбранного программного обеспечения;

–    разработана цифровая модель изменения поля температуры в зависимости от вязкости жидкости, теплопроводности материала кожуха, конфигурации канала и граничных условий;

–    проведена проверка адекватности модели поставленной физической задачи.

В данном проекте также приведены теоретические сведения, необходимые для решения поставленной задачи и рассмотрены результаты выполненной работы.

Все, поставленные ранее задачи, выполнены. Полученный программный продукт готов к использованию.

Список использованной литературы

1.   Патанкар С.В., Численное решение задач теплопроводности и конвективного теплообмена при течениях в каналах: пер. с англ. Е.В. Калабина; под ред Г.Г. Янькова. - М.: Издательство МЭИ, 2003. - 312с., ил

2.     Чижиумов С.Д., Основы гидродинамики: учеб. пособие - Комсомольск-на-Амуре : ГОУВПО «КнАГТУ», 2007. - 106 с.

.       Патанкар С.В., Численные методы решения задач теплообмена и динамики жидкости: пер. с англ. - М. : Энергоатомиздат, 1984. - 152 с.

.       Сологаев В.И. Гидравлика (механика жидкости и газа): учеб. пособие. - Омск: изд. СибАДИ, 2010. - 64с.

.       Выгодский М.Я. Справочник по элементарной математике.- М.: Наука, 1982.- 336с.

.       Бронштейн И.Н., Семендяев К.А. Справочник по математике для инженеров и учащихся ВТУЗов.- 13-е изд., исправленное.-М.: Наука, 1986.- 544с.

.       Елизарова Т.Г., Математические модели и численные методы в динамике газа и жидкости. - М.: Физический факультет МГУ, 2005. - 224с.

.       Гебхарт Б., Джалурия Й., Свободноконветивные течения, тепло- и массообмен., кн. 1., пер. с англ. - М.: Мир, 1991. - 678 с., ил.
