Диаграмма (видов) деятельности
16

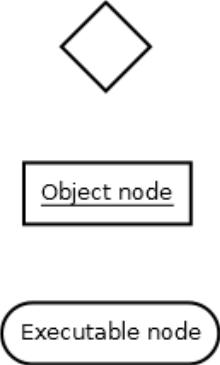

Элементы диаграммы деятельности
1.Управляющие узлы
2.Объектные узлы
3.Исполняемые узлы
Управляющие узлы

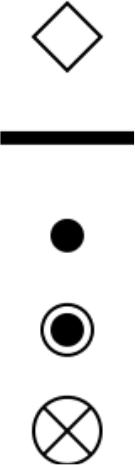

Решение
Параллельное исполнение
Начало сценария
Окончание сценария
Остановка исполнения
Объектные узлы

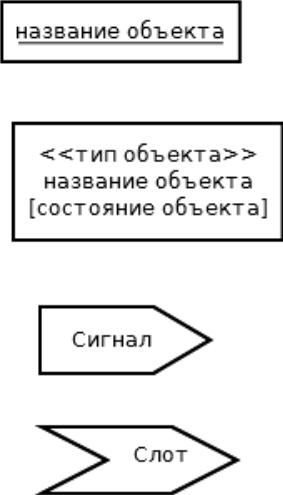

Объект
Объект и информация о нем
Сигнал
Слот
Исполняемые узлы

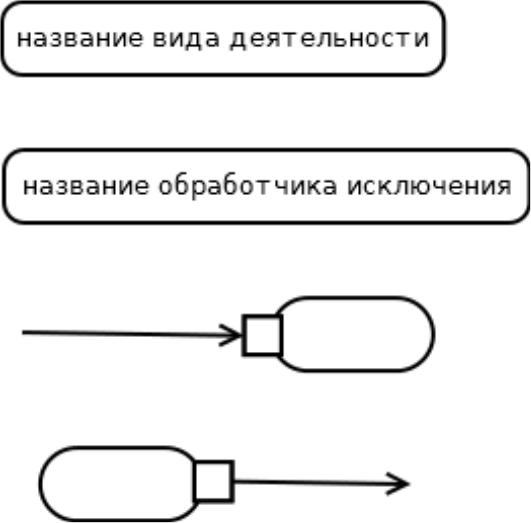

Вид деятельности
Обработка
исключительной
ситуации
Узел, принимающий данные
Узел, передающий данные
