Материал: РАТ18. Лекция 6

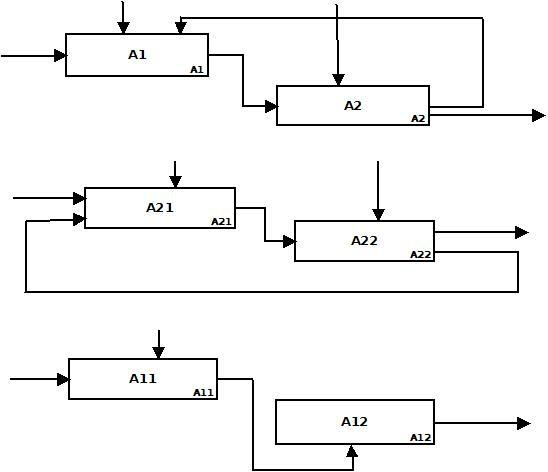

Связь блоков в SADT
обратная связь по управлению
обратная связь по входу
связь посредством механизма
6
Семейство диаграмм IDEF
IDEF0 - функциональная модель (SADT). IDEF1 - информационная модель.
IDEF1X — модель данных «сущность-связь».
IDEF2 - динамическая модель поведения ресурсов, информации, функций системы или ее окружения (используется редко).
IDEF3 — описание сценариев процессов и их участников.
IDEF4 — модель на основе объектно-ориентированного подхода. IDEF5 — онтологическая модель системы (термины, правила). IDEF6 - обоснование проектных действий.
IDEF7 — аудит информационных систем (не завершен).
IDEF8 — интерфейсы взаимодействия системы и пользователя (UI/UX). IDEF9 — бизнес-ограничения.
IDEF14 — конфигурация вычислительных сетей.
7
Стандартизация методик моделирования в Российской Федерации
IDEF0:
Р 50.1.028-2001 Информационные технологии поддержки жизненного цикла продукции. Методология функционального моделирования
Диаграмма IDEF3
Моделирует последовательность действий.

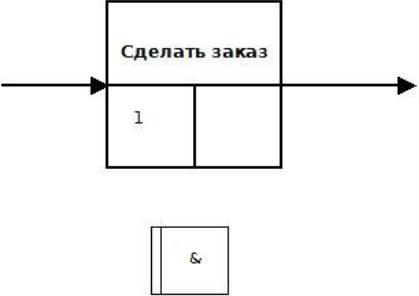

Действие (единица работы , Unit of Work)
Соединение (сворачивающее, разворачивающее)
Типы соединений: «И», «ИЛИ», «исключающее ИЛИ»
9

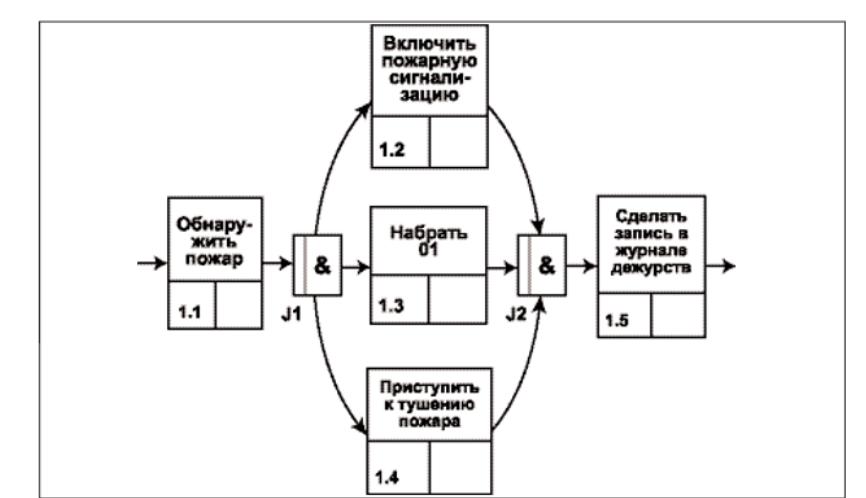

Пример IDEF3
10
