Материал: Программная система управления контентом портала с архивом конструкторской документации

Рисунок 15 - Листание списка

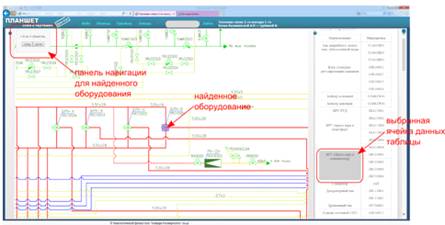

Например, если на схеме «Тепловая схема 2-го контура 1-го блока Калининской АЭС» сделать клик «мышью» по ячейке с данными «БРУ сброса пара в конденсатор», то будет произведен поиск оборудования по данным ячейки. При этом будет найдено четыре экземпляра оборудования с таким наименование.

.2.7 Поиск схем

Поиск технологических схем или чертежей оборудования проводится по ключевому слову, набранному в поисковую строку в панели меню и нажатию кнопки «Найти», как показано на рисунке 16.

Рисунок 16 - Панель поиска с ключевым словом

Достаточно, чтобы ключевое слово содержало лишь часть символов из наименования схемы или чертежа оборудования. Например: по ключевому слову "схема" будут найдены все технологические схемы в системе или в текущем разделе, а по ключевому слову "водо" - будут найдены схемы водоснабжения и т.д.

Результаты поиска выводятся в модальном окне, которое содержит миниатюру найденной схемы, наименование схемы, наименование АЭС, номер энергоблока АЭС. Если наименование схемы будет выделено синим цветом в виде ссылки, то это означает что найденный объект принадлежит этой схеме. Клик «мышью» по миниатюре схемы приведет к открытию новой вкладки браузера с соответствующей схемой. Клик "мышкой" по ссылке откроет схему на которой есть данный объект. Для закрытия окна «Результаты поиска» необходимо кликнуть «мышью» в любом месте за пределами окна либо нажать кнопку «Закрыть» в правом верхнем углу окна или клавишей Esc. Окно с результатами поиска изображено на рисунке 17.

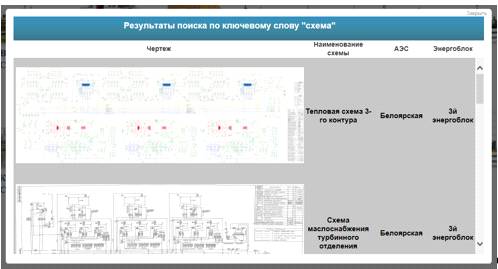

Рисунок 17 - Окно с результатами поиска

Результаты поиска привязан к разделу системы. Например, если текущим разделом является головной раздел «Калининская», то запрос будет отработан только для этого раздела. Это упрощает поиск схем, если известно, что схема относится к определенному разделу. Для поиска схем по всем разделам, необходимо, чтобы текущим разделом был «Планшет» (Стартовое окно).

.2.8 Работа администратора

Для перехода в административный раздел системы необходимо выбрать пункт меню «Файл» → «Администратор», после чего откроется окно, показанное на рисунке 18.

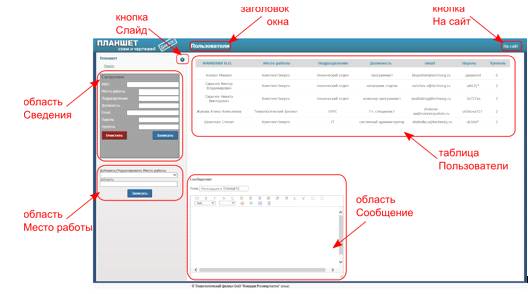

Рисунок 18 - Окно со списком пользователей

Данное окно содержит следующие элементы интерфейса:

Заголовок окна;

Таблица «Пользователи» - содержит список всех зарегистрированных в системе пользователей, их регистрационные данные (место работы, подразделение, должность, e-mail, пароль) и уровень доступа к системе;

Область «Сведения» - позволяет редактировать регистрационные данные и уровень доступа выбранного пользователя;

Область «Место работы» - позволяет добавить/редактировать перечень мест работы пользователей системы;

Область «Сообщение» - в этой области выводятся служебные сообщения;

Кнопка «Слайд» - сворачивает/открывает боковую панель;

Кнопка «На сайт» - осуществляет выход из административного раздела системы.

Уровни доступа к системе.

В системе предусмотрено распределение прав для пользователей в соответствии с принадлежностью к одной из трех групп:

Потенциальный пользователь, подавший запрос на регистрацию (уровень "0");

Читатель (соответствует уровню «1» в таблице «Пользователи»);

Редактор;

Администратор (соответствует уровню «2» в таблице «Пользователи»).

Потенциальный пользователь ожидает проверки, редакции пароля и изменения своего уровня. Факт окончания проверки - отправка электронного письма такому пользователю с отредактированным паролем.

Читатель может:

Выбирать интересующий его раздел системы и просматривать информацию по нему;

Просматривать схемы разделов системы в высоком разрешении;

Выбирать участок схемы для его дальнейшей детализации;

Переходить по ссылкам на страницу оборудования;

Скачивать документы, связанные с этим оборудованием;

Выполнять поиск по ключевым словам;

Просматривать структуру имеющихся документов и перемещаться по ней.

Редактор может:

Загружать на сервер новый контент системы, обновлять имеющийся;

Создавать страницы для нового оборудования, редактировать имеющиеся страницы;

Загружать на сервер изображения, документы и прочие файлы;

Выполнять привязку страниц оборудования к конкретным участкам схемы;

Редактировать ранее сделанные привязки.

Администратор может:

Добавлять новых пользователей;

Блокировать, разблокировать и изменять принадлежность группе существующих пользователей;

Удаленно производить действия по техническому обслуживанию серверной составляющей системы.

Регистрация нового пользователя.

Регистрация нового пользователя в системе возможна двумя способоами:

Самостоятельная регистрация пользователя;

Регистрация пользователя администратором системы.

Самостоятельная регистрация пользователя в системе осуществляется после того, как пользователь сформирует запрос и его регистрационные данные появятся в таблице «Пользователи». При этом ему будет присвоен уровень доступа «0». Для подтверждения регистрации администратор должен выделить в таблице пользователя, с помощью формы в области «Сведения» добавить к паролю, который пользователь указал при регистрации, контрольные символы и нажать кнопку «Записать». После этого пользователь будет полностью зарегистрирован в системе, ему будет присвоен уровень доступа «1» (читатель) и в области «Сообщение» системой будет сформировано соответствующее служебное сообщение. Это сообщение следует скопировать в буфер и использовать при отправке письма. Окно с текстом сообщения представлено на рисунке 19.

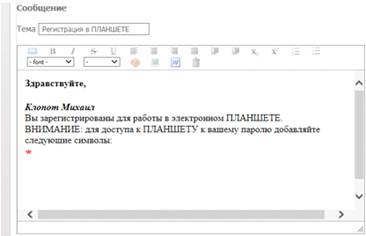

Рисунок 19 - Окно с текстом сообщения

Регистрация пользователя администратором системы осуществляется в следующем порядке:

В области «Сведения» заполнить все поля формы. Если поля формы уже заполнены, предварительно нажать кнопку «Очистить». Это необходимо делать, если вы работали с таблицей «Пользователи», чтобы случайно не модифицировать данные уже зарегистрированных пользователей;

Нажмите кнопку «Записать».

Редактирование данных пользователя.

Редактирование данных пользователя происходит в следующем порядке:

В таблице «Пользователи» выберите пользователя, которому необходимо изменить регистрационные данные (для редактирования доступны все поля кроме «Фамилия И.О.» и «email»);

В области «Сведения» отредактируйте необходимые поля формы;

Нажмите кнопку «Записать».

Блокировка пользователя.

Блокировка пользователя в системе осуществляется установкой уровня доступа «0» (нет доступа) пользователю. Для разблокировки необходимо изменить уровень доступа на «1» (читатель) или «2» (администратор).

7. Технико-экономическое обоснование

.1 Обоснование актуальности и необходимости разработки

Целью дипломной работы является разработка программной системы управления контентом портала с архивом конструкторской документации, которое включает в себя два модуля: вебсайт и Редактор.

Разрабатываемая система будет охватывать группу пользователей, которые в основном работают с конструкторской документацией, большими схемами и чертежами.

Обзор рынка существующих систем выявил несколько похожих решений. Наиболее популярными из всех решений можно выделить Solidworcks Enterprise PDM и Autodesk Vault Professional.

Не смотря на огромный функционал Solidworcks Enterprise PDM и Autodesk Vault Professional, у их имеются незначительные недостатки. Так как за основоу был взят контингент пользователей, который работает с конструкторской документацией, большими схемами и чертежами, из этого следует что система должна обладать функционалом масштабирования схем и чертежей, поиском отдельных элементов на схемах, глобальный и локальный поиск схем и оборудования. Перечисленного функционала в системах Solidworcks Enterprise PDM и Autodesk Vault Professional нет. Это и послужило основной причиной разработки данной системы.

.2 Обоснование выбора аналога для сравнения

Enterprise PDM (SWE-PDM) управляет данными и процессами на различных этапах жизненного цикла изделия, обеспечивая коллективную (параллельную) разработку изделия, технологий изготовления, процессов имитационного моделирования, эксплуатационной документации с возможностью двустороннего обмена данными с системами управления предприятием класса ERP/MRP. В результате на предприятии создается единое информационное пространство, охватывающее технические, финансово-экономические, логистические и управленческие подразделения, включая территориально распределенные структуры[3].Enterprise PDM позволяет пользователям:

Управлять доступом к данным

Управлять проектами

Управлять нормативно-справочной информацией

Управлять изделиями

Управлять технологическими данными

Взаимодействовать с информационными системами предприятия

Вести отчеты и аналитикуVault Professional - Программа адресована членам конструкторских, технических и производственных команд, нуждающимся в управлении данными проекта, в их организации и эффективном доступе к ним.Vault Basic позволяет пользователям:

Управлять доступом к данным;

Производить поиск данных;

Многократное использование данных;

Контролировать изменения;

Пакетная печать для автоматизированных данных.

Таблица 7 - Обоснование выбора аналога для сравнения

Из существующих аналогов наиболее близким по техническим параметрам и предоставляемым пользователю функциям, к разрабатываемой системе является Autodesk Vault. В дальнейшем сравнение будем проводить именной с данным программным продуктом.

.3 Определение общей продолжительности работ по проектированию и разработке программного продукта

В разработке системы принимал участие один инженер-программист.

Длительность выполнения работ по проектированию и разработке системы представлена в таблице 8.

Таблица 8 - Длительность выполнения работ

По данным таблицы 8 построим график организации работ на этапе проектирования разработки в зависимости от времени (рисунок 20.1).

Рисунок 20 - График организации работ

Так как все работы выполняет один разработчик, то распараллеливание тех или иных этапов невозможно. Время, которое планируется затратить на разработку программы, составляет Tпр = 400 часов.

7.4 Расчет суммарных затрат на разработку программного продукта

К затратам на проектирование и разработку ПП (Зс) относятся:

Материальные затраты (Зм);

Затраты на электроэнергию(Зэ);

Затраты на оплату труда(Зт);

Отчисления на социальные нужды(Зо);

Амортизация оборудования (За).

Прочие затраты (Зп).

Затраты на проектирование и разработку ПП рассчитываются по формуле (1):

Зс = Зм +Зэ+Зт+Зо+За+Зпр (1)

7.4.1 Расчет материальных затрат

Материальных затрат на разработку системы не было произведено, так как оборудование используемое для разработки уже находилось у программиста.

7.4.2 Расчет затрат на оплату электроэнергии

Рассчитаем затраты на электроэнергию (ЗЭ), результаты расчета сведены в таблицу 9.

Таблица 9 - Расчет затраты на электроэнергию

Общая сумма затрат на электроэнергию (ЗЭ) рассчитывается по формуле (2):

 (2)

где Мi -паспортная мощность i-го электрооборудования, кВт;

Кi - коэффициент использования мощности i-го электрооборудования (принимается Кi=0.7¸0.9);

Тi - время работы i-го оборудования за весь период разработки ПП, час;

Ц - стоимость электроэнергии, руб/кВт×ч (по данным бухгалтерии, или тариф для потребителей - физ.лиц);- вид оборудования;- количество оборудования i-того вида.

Тмаш - время эксплуатации ВТ для работ по проектированию и разработке прибора (устойства), по данным графика организации работ по проектированию, СкВт час - тариф на электроэнергию.

7.4.3 Расчет затрат на оплату труда

Затраты на оплату труда разработчика (ЗТ) рассчитываются исходя из его часовой ставки и времени его работы, формула (3).
