Материал: Проектирование узловой участковой станции (1)
Рисунок И7 – Построение бокового пути первого стрелочного перевода
При помощи команды «Объект» панели «ПСК» устанавливается новая система координат с привязкой к построенному боковому пути первого стрелочного перевода.
Командой «Отрезок» от точки «А» откладывается расстояние между центрами стрелочных переводов марки 1/9 при попутной укладке38. Получается точка «D» - центр следующего стрелочного перевода.
От точки «D» вверх методом «направление - расстояние» откладывается расстояние, равное 1. От получившейся точки «Е» вправо тем же методом откладывается расстояние, равное 9. Получается точка «F». Командой «Отрезок» соединяются точки «D» и «F» - получается угол стрелочного перевода с маркой крестовины 1/9. Результаты данного этапа построений – на рисунке И8.
Остальные построения, необходимые для получения рассматриваемого примера фрагмента стрелочной улицы, выполняются аналогичным образом. Вспомогательные отрезки после построения удаляются (объект выделяется и нажимается клавиша «Delete»).
Описанные приемы позволяют достаточно быстро строить горловины и стрелочные улицы любой сложности.
Редактирование объектов.
Редактирование объектов обычно связано со следующими изменениями
(пиктограммы команд показаны на рисунке И8):
«Копирование» (перенос объекта в буфер для дальнейшей вставки в чертеж без привязки к определенной точке);
«Копирование с базовой точкой» (перенос объекта в буфер для дальнейшей вставки в чертеж с привязкой к указанной базовой точке);
«Зеркало» (зеркальное отражение объекта относительно другого объекта или произвольной оси);
«Перенести» (перенос объекта в другую часть чертежа без копирования в буфер);
«Повернуть» (поворот объекта на заданный угол);
«Масштаб» (увеличение или уменьшение объекта в заданных пропорциях);
«Обрезать» (обрезка объекта по заданной ограничительной линии);
«Удлинить» (удлинение объекта до заданной ограничительной линии);
«Разорвать в точке» (разрыв объекта в определенной точке);
38 при рельсах Р65 на приемо-отправочных путях это расстояние равно 37.29 м
171
«Разорвать» (разрыв объекта между двумя заданными точками); «Сопряжение» (соединение отрезков и других объектов частью окружности заданного радиуса); «Рассоединить» (разделение составного объекта на элементарные части – отрезки, точки).
Помимо этого, может применяться изменение толщины, типа и цвета линий и объектов (включая штриховку).

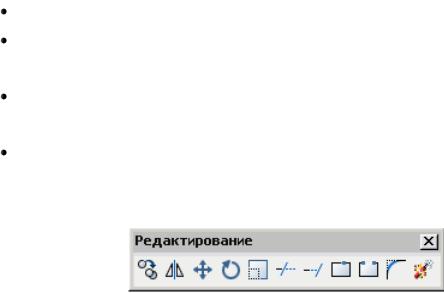

Рисунок И8 – Основные команды редактирования
Команда «Сопряжение» используется при построении круговых кривых,
соединяющих другие элементы путевого развития. После ее выбора необходимо указать радиус круговой кривой, который будет использоваться при сопряжении (нажать на клавиатуре букву Д и Enter, затем набрать значение радиуса, например, 300). Заданный радиус будет использоваться при всех последующих выполнениях команды «Сопряжение» вплоть до ввода нового необходимого значения. После задания радиуса указывается первый и второй отрезок, которые необходимо соединить кривой.
Применение других команд из перечисленных подробно описано в специальной литературе, посвященной работе с AutoCad и в специальных пояснениях не нуждается.
