Материал: Проект экспозиционного центра г. Минск

Рисунок 1.7.1 - наружная ограждающая конструкция

Согласно таблице 4.1 ТКП 45-2.04-43-2006 расчётная температура для общественных зданий составляет tв=18 0С, относительная влажность воздуха 50 %.

Согласно таблице 4.2 ТКП 45-2.04-43-2006 влажностный режим помещений сухой, условие эксплуатации ограждающих конструкций - «А».

В соответствии с приложением А табл. А.1 ТКП 45-2.04-43-2006 значение коэффициентов теплопроводности и теплоустойчивости для используемых материалов составляет:

а) плита минераловатная λ3=0,060 Вт/(м·0С), Ѕ3=0,48Вт/(м2·0С);

Сопротивление теплопередаче Rт, (м2·0С)/Вт, ограждающей однослойной конструкции:

,

где - нормативное сопротивление теплопередаче, принимается по

ТКП 45-2.04-43-2006 (02250), (м2×°С)/Вт;

- коэффициент теплоотдачи внутренней поверхности ограждающей

конструкции, Вт/(м2×°С), принимаемый по таблице 5.4,

;

- коэффициент теплоотдачи наружной поверхности ограждающей

конструкции для зимних условий, Вт/(м2×°С), принимаемый по

таблице 5.7 , ;

- термическое сопротивление ограждающей конструкции, (м2×°С)/Вт, определяемое по формуле 5.5, - для однородной однослойной конструкции;

;

-толщина слоя, м;

- коэффициент теплопроводности материала однослойной или теплоизоляционного слоя многослойной ограждающей конструкции в условиях эксплуатации согласно таблице 4.2, Вт/(м×°С), прин. по приложению Б ТКП 45-2.04-43-2006 (02250)

Термическое сопротивление плит :

 (м2·0С)/Вт.

Rт=3,77(м2·0С)/Вт ³ Rт.нормативное=3,2(м2·0С)/Вт

1.7.2  Теплотехнический расчет кровли

Требуется проверить толщину теплоизоляционного слоя в трехслойной сэндвич-панели для климатических условий н.п. Минск.

Теплотехнический расчёт выполняется из условия:

т ³ Rт.нормативное

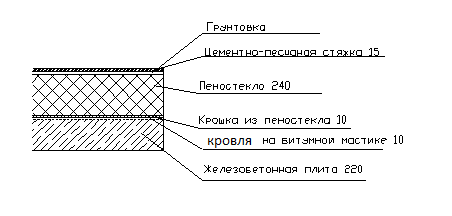

Рисунок 1.7.2 - плита

Согласно таблице 4.1 ТКП 45-2.04-43-2006 расчётная температура для общественных зданий составляет tв=18 0С, относительная влажность воздуха 50 %.

Согласно таблице 4.2 ТКП 45-2.04-43-2006 влажностный режим помещений сухой, условие эксплуатации ограждающих конструкций - «А».

Сопротивление теплопередаче Rт, (м2·0С)/Вт, ограждающей однослойной конструкции:

,

где - нормативное сопротивление теплопередаче, принимается по

ТКП 45-2.04-43-2006 (02250), (м2×°С)/Вт;

- коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, Вт/(м2×°С), принимаемый по таблице 5.4,

;

- коэффициент теплоотдачи наружной поверхности ограждающей конструкции для зимних условий, Вт/(м2×°С), принимаемый по таблице 5.7 , ;

- термическое сопротивление ограждающей конструкции, (м2×°С)/Вт, определяемое по формуле 5.5, - для однородной однослойной конструкции;

;

-толщина слоя, м;

- коэффициент теплопроводности материала однослойной или теплоизоляционного слоя многослойной ограждающей конструкции в условиях эксплуатации согласно таблице 4.2, Вт/(м×°С),

прин. по приложению Б ТКП 45-2.04-43-2006 (02250)

Термическое сопротивление плит :

 (м2·0С)/Вт.

Вычисляем тепловую инерцию D ограждающей конструкции:

,

где Ri- термическое сопротивление отдельных слоев ограждающей конструкции, (м2·0С)/Вт;

Si- расчетные коэффициенты теплоусвоения материала отдельных слоев ограждающей конструкции, Вт/(м2·0С), принимаемые по таблице А1 приложения А.

Rт=3,63(м2·0С)/Вт ≤ Rт.нормативное=6(м2·0С)/Вт

1.8
Инженерное оборудование, сети и системы

Настоящий проект выполнен на основании задания на проектирование, в соответствии с ТКП 45-4.01-32-2010 «Наружные водопроводные сети и сооружения. Строительные нормы проектирования», ТКП 45-4.01-56-2012 «Наружные Системы наружной канализации. Сети и сооружения на них. Строительные нормы проектирования», СНБ 4.01.01-03 «Водоснабжение питьевое. Общие положения и требования», ТКП 45-2.02-138-2009 «Противопожарное водоснабжение. Строительные нормы проектирования», действующими СанПиНами, ТНПА и согласно технических условий.

1.8.1  Канализация

В здании запроектирована хозяйственно-бытовая канализация, которая служит для отвода хозяйственно-фекальных вод.

Трубопроводы внутренней и дворовой канализации проектируются самотечными.

Схема внутренней канализации включает в себя:

отводные трубы, соединяющие санитарные приборы со стояками;

стояки, проходящие через все этажи дома;

выпуски, по которым сточные воды от стояков поступают по отводящей трубе в сеть городской канализации.

Для стока дождевых вод предусмотрены водосточные трубы из оцинкованного железа по углам здания. Вокруг здания на отмостке предусмотрен водотечный желоб, по которому вода стекает в подземный канал, выводимый на проезжую часть к канализационному люку.

1.8.2  Отопление

Отопление, как и горячее водоснабжение централизованное. Теплоснабжение здания осуществляется от наружных тепловых сетей.

Горячее водоснабжение, централизованное с циркуляцией на вводе. Вводы горячего и циркуляционного прокладываются совместно с трубами отопления в канале теплосети. Антикоррозийная защита трубопроводов принята четырьмя слоями органосиликатной краски типа ОС -51-03 с отвердителем естественной сушки. Запроектировано два самостоятельных стояка системы отопления. Каждый стояк системы отопления принят двухтрубным с попутным движением теплоносителя.

1.8.3  Вентиляция

В здании запроектирована канальная система естественной вентиляции, ее преимущество заключается в простоте устройства, экономической эксплуатации и бесшумности. Она осуществляется естественным путем по кирпичным каналам во внутренних и внешних стенах здания.

1.8.4  Электроснабжение

Энергоснабжение выполняется от городской подстанции. Электрощитовая расположена в подвальном этаже. Напряжение низкочастотной сети 380/220 В.

Кабели залегают в земле в железобетонной траншеи на глубине 0,7 метра от уровня (планировочной отметки) поверхности земли данной местности. При пересечении между собой, другими коммуникационными магистралями и уличными проездами, кабели прокладываются в асбестоцементных трубах диаметром 100 мм.

1.9     Противопожарные мероприятия

Проектом предусмотрены следующие мероприятия для обеспечения пожарной безопасности:

в местах прохода трубопроводов через стены и перекрытия заделка зазоров уплотняющими материалами с нормируемым пределом огнестойкости;

оборудование, изделия и материалы, применяемые при строительстве, должны соответствовать спецификации, государственным стандартам или техническим условиям и иметь соответствующие сертификаты, удостоверяющие качество оборудования, изделий и материалов, а противопожарное оборудование - соответствующие сертификаты соответствия требованиям пожарной безопасности.

Расход воды на наружное пожаротушение - 5 л/с Наружное пожаротушение здание будет

Для обеспечения пожарной безопасности предусматривается:

изготовление транзитных и других участков воздуховодов, указанных на чертежах с обеспечением требуемого предела огнестойкости;

исключения установки отопительных приборов и другого сантехнического оборудования на путях эвакуации людей в соответствии с СНБ 2.02.02-01;

в местах прохода трубопроводов и воздуховодов через перекрытия, внутренние стены и перегородки предусматривается заделка зазоров и отверстий негорючими материалами, обеспечивающими нормируемый предел огнестойкости ограждений.

применение в проектной документации ссылок на сертификаты соответствия требованиям пожарной безопасности для применяемых средств обеспечение пожарной безопасности, а материалы, применяемые в проекте должны иметь сертификаты качества и сертификаты безопасности и соответствия Национальной системы сертификации.

2.
Расчетно-конструктивный раздел

2.1     Исходные данные для проектирования

2.2     Расчет сплошного покрытия

Принимаем обшивку из досок 32×150 мм из древесины 2 сорта. Расчетное сопротивление сжатию, смятию и изгибу согласно табл.3. ТКП Rи=130 кгс/см2, модуль упругости Е=105 кгс/см2.

Предварительная схема обшивки:

Сбор нагрузок

Рассматриваем в качестве расчетной полосу шириной 3,6 м.

Расчет на сочетание нагрузок №1:

Расчетная нагрузка равна сумме постоянной и временной нагрузок:

В пересчете на одну доску шириной 150 мм:

Максимальный изгибающий момент в балке находится над опорой:

Момент сопротивления сечения:

Нормальное напряжение в сечении:

Расчет на сочетание нагрузок №2:

Расчетная нагрузка равна постоянной:

В пересчете на одну доску шириной 150 мм:

Также прикладывается монтажная нагрузка от человека с инструментом:

Р=100 кг·1,2=120 кг.

Проверим жесткость доски для первого сочетания нагрузок:

Нормативная нагрузка в пересчете на одну доску шириной 150 мм:

Момент инерции одной доски:

Прогиб доски не превышает допустимого. Расчет выполнен верно.

Расчет сечения обрешетки

При шаге поперечных рам 1,8 м применяем однопролетные прогоны длиной 1,8 м с шагом 1м. Расчет ведем также на 2 сочетания нагрузок:

1.       Постоянная и снеговая (прочность и прогиб);

2.       Постоянная и монтажная (прочность);

Сбор нагрузок на 1 м прогона:

Расчет на сочетание нагрузок №1:

Максимальный изгибающий момент возникает в середине пролета прогона и равен:
