Материал: Проект экспозиционного центра г. Минск

Проект экспозиционного центра г. Минск

Оглавление

Введение

.        Архитектурно-строительный раздел

.1       Исходные данные для проектирования.

.2       Краткая характеристика строительной площадки, района строительства и объекта

.3       Объемно-планировочное решение здания.

.4       Конструктивное решение

.5       Основные решения генерального плана

.6       Благоустройство территории

.7       Теплотехнический расчет ограждающих конструкций.

.7.1    Теплотехнический расчет наружной стены здания

.7.2    Теплотехнический расчет наружной стены здания

.8       Инженерное оборудование, сети и системы.

.8.1    Канализация

.8.2    Отопление

.8.3    Вентиляция

.8.4    Электроснабжение

.9       Противопожарные мероприятия.

.        Расчетно-конструктивный раздел

.1       Исходные данные для проектирования

.2       Расчет сплошного покрытия

.3       Расчет наслонных стропил

.4       Расчет подстпропильной конструкции

.        Основания и фундаменты

.1       Краткая характеристика объекта строительства

.2       Данные инженерно-геологических изысканий

.3       Определение глубины заложения фундамента

.4       Сбор нагрузок на фундамент

.5       Определение габаритов фундаментов

.6       Подбор класса бетона и арматуры.

.7       Расчет осадки фундамента в осях 1,4,5,9/А-Г

.8       Проектирование фундамента под колонны в осях 2,3,6,7/А-Г

.9       Расчет осадки фундамента в осях 2,3,6,7/А-Г

.10     Проектирование свайного фундамента в осях 1,4,5,9/А-Г

.11     Расчет осадки свайного фундамента

.12     Технико-экономическое сравнение вариантов фундаментов

.13     Указания по гидроизоляции фундаментов и технологии производства работ по устройству фундаментов

.        Организационно-технологический раздел

.1 Определение продолжительности строительства

.2 Спецификация сборных элементов

.3 Календарный план строительства

.4 Выбор монтажного крана

.5 Исходные материалы и нормативные документы

.6 Область применения техкарты

.7 Выбор средств производства работ

.8 Выбор методов производства работ

.9 Контроль качества

.10 Техника безопасности

.11 Устройство навесного вентилируемого фасада

.12 Технология и организация выполнения работ

.13 Монтаж системы вентилируемых фасадов

.14 Транспортирование и складирование изделий и материалов

.15 Требования к качеству и приемке работ

.16 Техника безопасности

.        Экономический раздел

.1       Сравнение вариантов

.2       Индексы и нормативные документы для расчета

.3       Определение финансового результата деятельности предприятия

.4       Расчет рентабельности

.5       Расчет амортизационных отчислений:

.6       Структура договорной цены строительства

.7       Оценка рентабельности строительно-монтажных работ

.8       Технико-экономические показатели

.        Охрана труда и техника безопасности

.1       Основные требования техники безопасности при разработке котлованов и траншей

.2       Техника безопасности для бетонщика

.3       Техника безопасности при выполнении работ по облицовке и утеплению стен

.4       Мероприятия по охране труда, противопожарной безопасности

.4.1    Требования к средствам защиты, входящим в конструкцию, и сигнальным устройствам

.5       Противопожарное водоснабжение, пожарная техника и средства связи

.6       Степени огнестойкости зданий и сооружений

.7       Эвакуация людей при пожаре

.        Охрана окружающей среды на строительной площадке

.1       Общие положения

.2       Загрязнение вод в процессе строительного производства

.3       Охрана почв и рекультивация земель

.4       Шумы и меры защиты от них

.5       Озеленение территории

.6       Природоохранительные мероприятия

.        Энергоэффективность в строительсве

Энергосбережение. Проверка целесообразности использования утеплителя

Введение

Разработанный дипломный проект преследует цель обеспечить комфортными условиями работы администрацию небольших поселений, формально входящих в черту г.Минска. Изначально была поставлена задача спроектировать небольшое компактное здание под выставочный центр, которое будет отвечать современным требованиям по экологичности, микроклимату. Строительство должно быть экономически оправдано. В современных экономических условиях (примерно начиная с 2000г.) идет тенденция к укрупнению зданий такого типа, их сращиванию с торговыми помещениями, к появлению мощных торгово-развлекательных комплексов. Естественно, чтобы строительство такого здания было экономически оправдано, необходимо располагать его в деловом центре города, с большим количеством активного населения. В данном случае здание не имеет таких условий, т.к. расположено в небольшом муниципальном образовании на периферии Минска. Потому было решено отказаться от многоэтажного центра и попытаться обойтись малым объемом строительства. Поэтому были выбраны следующие характеристики будущего объекта:

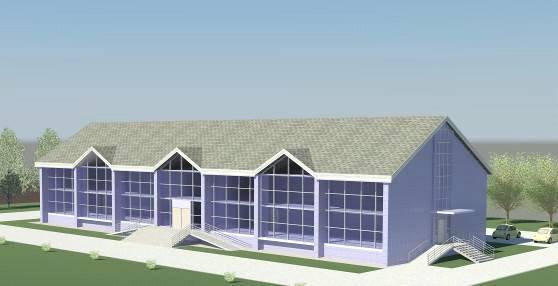

Здание двухэтажное, со скатной крышей. Размер в плане составляет 50,4×15 м. Помещения разработаны с учетом современных требований, что отразилось в планировке и габаритах помещений. Конструктивная схема здания - монолитный железобетонный каркас с несущими колоннами по внешней и внутренней сторонам здания и ненесущие внутренние гипсобетонные перегородки. Жесткость обеспечивается засчет замкнутых монолитных стенок лестничных клеток и торцевых стен на боковых фасадах. Отметка верха конька +11.340 м. Облицовка фасада - витражи из трех слоев тонированного стекла. По стенам выполнен вентилируемый фасад из керамогранита с утеплителем 100 мм базальтовой ваты.

Фундамент здания выполнен из монолитного железобетона, в основании фундамента цементно-песчаная подготовка с гидроизоляционным ковром по ней. Нагрузку несущих стен воспринимают и передают на грунт фундаментные подушки.

Междуэтажные перекрытия выполнены монолитными железобетонными толщиной 100 мм. В туалетах необходимо обеспечить гидроизоляцию перекрытий нанеся несколько слоев гидростеклоизола по мастике.

Перегородки между помещениями выполняются из гипсобетонных блоков (400х400х100; 400х400х120). На первом этаже между коридором и залами перегородка и дверь выполнены из стеклопакетов. Стеклопакеты также применены также для витражей и входных дверей первого этажа.

Лестница из железобетонных маршей, площадки ступеней из сборных железобетонных плит заводского изготовления, наружные лестницы стальные с отделкой каменными плитами.

Крыша запроектирована двускатная. В качестве материала кровли использована мягкая черепица. Деревянные стропила с прогонами расположены так, чтобы на чердаке можно было перемещаться людям.

Здание расположено в условиях близкого соседства с оживленными улицами, что вносит свои коррективы в стройгенплан и технологию возведения.

В прилегающей территории запроектирована автостоянка для сотрудников и посетителей центра, асфальтовые дорожки по периметру здания и небольшая зона отдыха перед главным входом. Здание огорожено металлической кованой решеткой по всему периметру.

1.
Архитектурно-строительный раздел

1.1 Исходные данные для проектирования

Район строительства (пункт) - н.п. Минск.

климатический район строительства - II Б

глубина сезонного промерзания - 1,23 м.

расчетная температура наружного воздуха - 24 0С

нормативная снеговая нагрузка - 80 кгс/м2

нормативный скоростной напор ветра - 23 кгс/м2

Грунтовые воды спородического расположения, приуроченные к прослоям водонасыщенных песков в толще глинистых грунтов, вскрыты на различных глубинах. Грунтовые воды обладают напором, уровень установлен на абсолютных отметках 121,72-121,98. Источник питания - атмосферные осадки. В период обильного выпадения осадков и весеннего снеготаяния возможен подъём уровня подземных вод на 0,5-0,8м

1.2     Краткая характеристика строительной площадки, района строительства и объекта

Объект строительства находится в н.п. Минск. Здание центра относится к IV степени огнестойкости, и соответствует классу Ф3.3 по функциональной пожарной опасности согласно ТКП 45-2.02-142-2011. Уровень ответственности здания - II (нормальный).

Проект выполнен с учетом инженерно-геодезических и инженерно-геологических изысканий

Основной период строительства экспозиционного центра включает в себя:

·        Организацию рельефа площадки строительства;

·        Выполнение архитектурно-строительной части ДМБ выше отметки 0.000;

·        Выполнение технологической части проекта;

·        Подключение к сетям водоснабжения и канализации;

·        Подключение к сетям электроснабжения, выполнение молниезащиты;

·        Выполнение систем автоматики и пожарной сигнализации;

·        Проект организации строительства;

·        Охрана окружающей среды.

1.3     Объемно-планировочное решение здания

Помещения здания можно разделить на выставочные, обслуживающие и вспомогательные. К выставочным относятся экспозиционные залы. К обслуживающим относятся помещения вестибюлей, туалетов. К вспомогательным относятся технические помещения подвала, тамбуры, коридоры, помещения, предназначенные для размещения оборудования здания, складские помещения.

В подвале располагаются складские помещения для хранения товаров. Вход в складские помещения осуществляется с западного фасада. Вход в коридор возможен с основной лестницы, а также с уличной боковой лестницы. Высота потолка в подвале принята 2,0 м.

На первом этаже расположен центральный вход. Через все здание по продольной оси проходит центральный коридор. Коридор соединяет между собой четыре зала, холл, туалет, фойе, главную лестницу и запасной выход. Высота потолка на первом этаже составляет 3,3 м.

На втором этаже расположены выставочные помещения. Также как и на первом этаже, центральный коридор соединяет между собой приемные и кабинеты. Предусмотрен обширный конференц-зал и туалет.

Третий этаж представляет из себя получердачное помещение.

Строительный объем - 4617 м3;

Площадь застройки - 1047 м2;

Общая площадь - 983 м;

Уровень ответственности здания - II;

Класс здания по функциональной пожарной опасности - Ф 5.3.

Степень огнестойкости здания - IV по ТКП 45-2.02-142-20011.

1.4     Конструктивное решение

Каркас здания образуют:

монолитные железобетонные колонны,

монолитные железобетонные плиты перекрытия.

Для данного проекта выбраны два вида Фундаментов: столбчатый монолитный железобетонный и ленточный .

Наружные стены здания АБК запроектированы кирпичными толщиной 510 мм из кирпича К-0 100/15/ГОСТ 530-95* на пластифицированном цементно-песчаном растворе марки 50 с затиркой швов с наружной стороны и оштукатуриванием с внутренней стороны цементно-известковым раствором толщиной 20 мм и с утеплением снаружи по системе «вентилируемого фасада».

В качестве внутренних перегородок предусмотрены:

из блоков ПГС толщиной 300 мм из кирпича ;

гипсокартонные системы КНАУФ по серии 1.031.9.-2.00, вып.1;

Все отверстия в стенах и перегородках после монтажа коммуникаций тщательно заделать цементно-песчаным раствором марки 100. в гипсокартонных перегородках заделку отверстий выполнять по рекомендациям серии 1.031.9-2.00, вып.1.

При кладке стен и перегородок в откосы дверных и оконных проемов заложить антисептированные деревянные пробки через 10 рядов кладки по высоте, но не менее двух с каждой стороны проема.

Лестницы предназначены для сообщения между помещениями, расположенными на разных этажах.

Лестницы запроектированы из железобетонных маршей. Ограждение лестниц выполняется из металлических хромированных звеньев.

Ступени лестничного марша сборные железобетонные, площадки монолитные железобетонные, покрыты плиткой из керамического гранита на клею.

Откосы оконных и дверных проемов в кирпичных стенах оштукатуривать полимерцементным раствором по сетке.

Двери в лестничных клетках выполняются с уплотняющими прокладками по ГОСТ10174-90 и оборудуются приборами автоматического закрывания.

Все деревянные конструкции должны быть антисептированы, а соприкасающиеся с бетоном или кирпичной кладкой - обернуть рубероидом или другим гидроизоляционным материалом.

Отделочные работы производят после окончания всех общестроительных работ и устройства кровли.

Окраска стен и потолков производится по подготовленным поверхностям:

раковины в бетонных конструкциях колонн и перекрытий затираются;

гипсокартонные перегородки готовятся под окраску в соответствии с рекомендациями и технологией фирмы КНАУФ или серии 1.031.9-2.00, вып.1;

цвет отделываемых поверхностей помещений подбираются по месту;

при производстве отделочных работ не допускается применять материалы более высокой пожарной опасностью, чем:

Г1, В1, Д2, Т2 - для отделки стен, потолков, и заполнения подвесных потолков в вестибюлях и лестничных клетках;

1.5     Основные решения генерального плана

Проектом предусматривается организовать главный вход в центр со стороны ул. Выборгской. С западной стороны здания предусматривается запасной выход. Таксация деревьев не выполнялась из-за отсутствия зеленых насаждений. Для уборки мусора заказчик заключает договор с ЖЭУ на вывоз мусора из дополнительного мусоросборного контейнера, расположенного на контейнерной площадке отведенной территории.

Основные показатели:

площадь территории - 0,426 га

площадь застройки - 0,081 га

площадь автодорог и тротуаров - 2030 м

площадь использованной территории - 870 м

площадь озеленения -1350 м

плотность застройки - 19 %

плотность озеленения -32 %

Площади: Территории 0,426 га

1.6     Благоустройство территории

Проектом предусматривается площадка с покрытием из тротуарной плитки

(брусчатка). План организации рельефа участка выполнен с учетом естественного рельефа, отвода поверхностных вод и допустимых уклонов для движения транспорта и пешеходов. Территория благоустроена. В настоящее время решены вопросы сброса ливневых вод в ливневую канализацию ул. Мира, существует наружное освещение.

1.7     Теплотехнический расчет ограждающих конструкций

Теплотехнический расчет производим в соответствии с ТКП 45-2.04-43-2006 (02250) Строительная теплотехника. Производим расчет слоистых конструкций состоящих из нескольких слоев, расположенных параллельно внешним поверхностям ограждения.

1.7.1  Теплотехнический расчет наружной стены здания

Требуется проверить толщину теплоизоляционного слоя наружной ограждающей конструкции для климатических условий н.п. Минск.

Теплотехнический расчёт выполняется из условия:

т ³ Rт.нормтивное

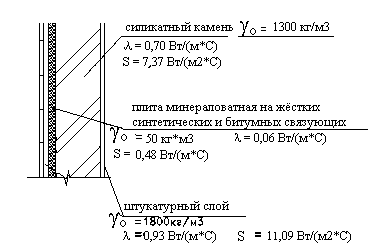

панель изображена схематически на рис. 1.7.1:
