соответственно поврежденной части тела, прикладывают к ней и фиксируют

бинтами.

Шина транспортная для нижней конечности (Дитерихса)

обеспечивает обездвиживание всей нижней конечности с одновременным ее

вытяжением по оси (Рис. 18). Применяется при переломах бедра, повреждениях

в тазобедренном и коленном суставах. При переломах голени, костей стопы и

повреждениях в голеностопном суставе шину Дитерихса не используют.

Шина изготовлена из дерева, в сложенном виде имеет длину 115 см, вес

1,6 кг, состоит из двух раздвижных дощатых бранш (наружной и внутренней),

фанерной подошвы, палочки-закрутки и двух матерчатых ремней.

Рис. 18. Шина транспортная для нижней конечности (Дитерихса): а - наружная боковая раздвижная бранша; б - внутренняя боковая раздвижная бранша; в - фанерная подошва с проволочной рамкой; г – палочка-закрутка с выточкой; д - парные прорези в верхних деревянных планках боковых бранш; е - прямоугольные ушки проволочной рамки подошвы

Наружная бранша длинная, накладывается на наружную боковую поверхность ноги и туловища. Внутренняя короткая, накладывается на

внутреннюю боковую поверхность ноги. Каждая из бранш состоит из двух

планок (верхней и нижней) шириной по 8 см, наложенных одна на другую.

Нижняя планка каждой бранши имеет металлическую скобу, благодаря чему

может скользить вдоль верхней планки, не отрываясь от нее.

36

На верхней планке каждой бранши имеются: поперечная перекладина -

накостыльник для упора в подмышечную область и промежность; парные прорези для проведения фиксирующих ремней или косынок, с помощью которых шина прикрепляется к туловищу и бедру; гвоздь-шпенек, который расположен у нижнего конца верхней планки. На нижней планке в середине имеется ряд отверстий. Шпенек и отверстия предназначены для удлинения или укорочения шины в зависимости от роста пострадавшего. К нижней планке внутренней бранши прикреплена шарнирами поперечная дощечка с отверстием диаметром 2,5 см в центре. Фанерная подошва шины на нижней поверхности имеет проволочную рамку, которая выступает по обе стороны подошвы в виде прямоугольных ушек. Деревянная палочка-закрутка длиной 15 см имеет посередине выточку.

Техника применения (рис. 19)

1. Подготавливают боковые деревянные бранши:

•планки каждой бранши раздвигают на такую длину, чтобы наружная бранша упиралась накостыльником в подмышечную область, внутренняя - в

промежность, а их нижние концы выступали ниже стопы на 15-20 см;

•верхнюю и нижнюю планки каждой бранши соединяют с помощью гвоздя-шпенька, место соединения обматывают куском бинта (если этого не сделать, то во время транспортировки шпенек может выскочить из отверстия в нижней планке, и тогда обе планки бранши сместятся по длине);

•накостыльники и внутреннюю поверхность обеих бранш обкладывают толстым слоем серой ваты, которую прибинтовывают к шине (возможно применение заранее приготовленных ватномарлевых полос с пришитыми к ним завязками), особенно важно, чтобы ваты было достаточно в местах соприкосновения с костными выступами таза, тазобедренного и коленного суставов, лодыжек.

2. Фанерную подошву плотно прибинтовывают к обуви на стопе восьмиобразными турами бинта вокруг голеностопного сустава. Если обувь на стопе отсутствует, голеностопный сустав и стопу покрывают толстым слоем

37

ваты, фиксируют ее марлевым бинтом, и только после этого прибинтовывают

фанерную подошву.

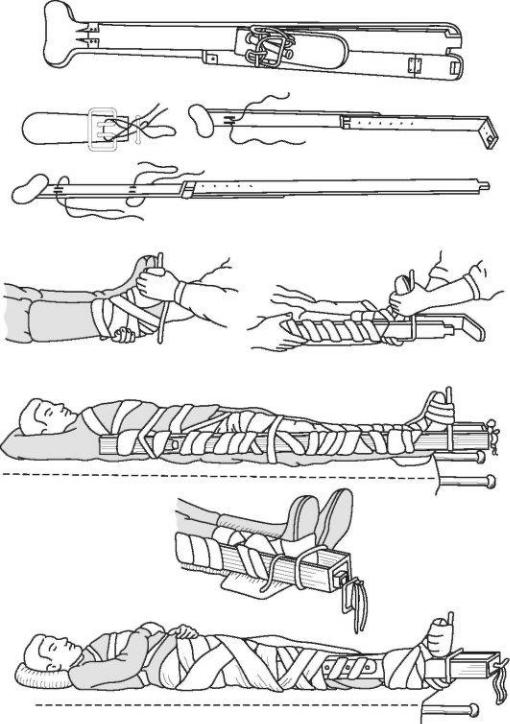

Рис. 19. Транспортная иммобилизация шиной Дитерихса: а - шина в сложенном виде; б - шина в разобранном виде; в - прикрепление фанерной подошвы; г - проведение нижних планок боковых бранш через ушки проволочной рамки подошвы; д - прилаживание и фиксация боковых бранш шины к туловищу и ноге; е - укрепление закрутки; ж - общий вид наложенной шины.

38

3.По задней поверхности ноги укладывают тщательно отмоделированную лестничную шину, чтобы предупредить провисание голени,

иукрепляют ее спиральной повязкой. На участке, соответствующем подколенной области, лестничную шину выгибают таким образом, чтобы придать конечности положение незначительного сгибания в коленном суставе.

4.Нижние концы наружной и внутренней бранш проводят через проволочные скобы фанерной подошвы и соединяют их с помощью подвижной поперечной дощечки внутренней бранши. После этого прикладывают бранши к боковым поверхностям нижней конечности и туловищу. Накостыльник внутренней бранши должен упираться в область промежности, а наружной - в

подмышечную область. Тщательно уложив обе бранши, шину плотно прикрепляют к туловищу специальными матерчатыми ремнями, брючным ремнем или медицинскими косынками. К самой же ноге шина пока не прибинтовывается.

5.Приступают к вытяжению ноги. Для этого прочный шнур или бечевку,

укрепленные за металлическую рамку на фанерной подошве, пропускают через отверстие в подвижной части внутренней бранши. В петлю шнура вставляют палочку-закрутку. Осторожно вытягивают поврежденную конечность руками по длине. Вытяжение осуществляют до тех пор, пока накостыльники плотно не упрутся в подмышечную впадину и промежность, а длина поврежденной конечности не будет равна длине здоровой. Шнур укорачивают скручиванием,

чтобы удержать поврежденную конечность в вытянутом состоянии.

Деревянную закрутку фиксируют за выступающий край наружной бранши.

6. После вытяжения шину плотно прибинтовывают к конечности марлевыми бинтами.

Ошибки при наложении шины Дитерихса.

•Накладывание шины до прибинтовывания подошвы.

•Фиксация шины без ватных прокладок или недостаточного количества ваты в местах костных выступов.

39

•Недостаточное моделирование лестничной шины: отсутствует углубление для икроножной мышцы и выгибание шины в подколенной области.

•Прикрепление шины к туловищу без использования ремней,

медицинских косынок и парных прорезей в верхних планках бранш.

Прикрепление только бинтами не достигает цели: бинты быстро ослабевают,

верхний конец шины отходит от туловища, и иммобилизация в тазобедренном суставе нарушается.

•Недостаточное вытяжение без упора накостыльников шины в подмышечную область и промежность.

•Слишком сильное вытяжение, вызывающее боли и пролежни от давления в области тыла стопы и ахиллова сухожилия. Для предупреждения такого осложнения надо производить вытяжение не закруткой, а руками,

прилагая при этом очень умеренное усилие. Закрутка должна служить только для удержания конечности в вытянутом положении.

Шина пластмассовая пращевидная применяется для транспортной иммобилизации при переломах и повреждениях нижней челюсти (рис. 20).

Состоит из двух основных деталей: жесткой подбородочной пращи,

изготовленной из пластмассы, и матерчатой опорной шапочки с отходящими от нее резиновыми петлями.

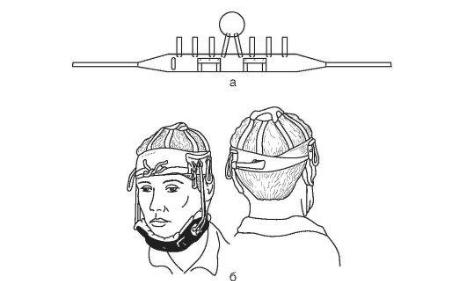

Рис. 20. Шина пластмассовая пращевидная: а - опорная матерчатая шапочка; б - общий вид наложенной шины

40
