Материал: Подготовка и выполнение захода на посадку

* максимальная скорость для обратной схемы захода и схемы "Ипподром".

Кроме того, для определения класса ВС можно пользоваться таблицей классификации ВС Стандартов США для полетов по приборам в зоне аэроузла (TERPs). Эта классификация проводится на основе приборной скорости, в 1,3 раза превышающей скорость сваливания в посадочной конфигурации при максимальной сертифицированной массе (Vso). Данная классификация в общем аналогична вышеуказанной классификации, за исключением рекомендованных скоростей для расчета параметров при заходе на посадку:

Таблица 4. Классификация ВС стандартов США для полетов по приборам в зоне TERPs

Примечание: Категория Е только для военных ВС.

В соответствии с данной классификацией российские ВС классифицируются следующим образом:

Таблица 5. Классификация российских ВС

Глава 4. Инструментальный заход на посадку

Для предпосадочного маневрирования ВС в районе аэродрома при выполнении захода на посадку выделяется участок воздушного пространства в вертикальной и горизонтальной плоскостях, сужающийся по мере уменьшения расстояния до ВПП. Размеры этого пространства обусловлены:

В вертикальной плоскости снизу - требованиями безопасности пролета над препятствиями; сверху - требованиями безопасности от столкновений ВС, заходящих на посадку, с ВС, следующими по маршрутам, а также вертикальными границами зоны аэродромного движения или диспетчерской зоны.

В горизонтальной плоскости - видами применяемых посадочных устройств и их точностью, а также точностью выполнения предусмотренных предпосадочных маневров.

Заданная траектория движения ВС, выполняющего заход на посадку, лежит в центральной части рассматриваемого пространства и сов-падает в горизонтальной и вертикальной плоскостях с положением предусмотренных маневров инструментального захода на посадку и номинальных линий посадочного курса и глиссады снижения.

Для выполнения инструментального захода на посадку и посадки при автоматическом и ручном пилотировании ИКАО определила посадочные категории (посадочные метеоминимумы):

Таблица 5. Посадочные метеоминимумы

Инструментальный заход на посадку - серия заранее предусмотренных маневров, выполняемых по правилам полета по приборам, обеспечивающая правильность полета ВС от точки ухода с трассы (последней РНТ трассы) или FIX зоны ожидания до визуального контакта с зоной приземления или посадки, выполняемой автоматически.

Инструментальный заход на посадку может быть точным, или неточным.

Точный заход - инструментальный заход на посадку при наличии посадочных устройств, формирующих электронную глиссаду снижения (заход по ILS, PAR, RMS...)

Неточный заход - инструментальный заход на посадку, при котором электронная глиссада снижения, формируемая соответствующими посадочными устройствами, отсутствует (заход по LOC, VOR, VORTAC, NDB и так далее).

.1 Этапы инструментального захода на посадку

Различают пять отдельных участков (этапов) инструментального захода на посадку:

Участок подхода (Arrival Route) - полет на последнем участке маршрута до контрольной точки начального участка захода на посадку (Initial Approach Fix - IAF). При необходимости публикуется на схемах STAR. На маршруте подхода применяются критерии безопасности пролета препятствий аналогичные критериям маршрутной структуры.

Рисунок 19. Этапы инструментального захода на посадку

Начальный участок (Initial Approach Segment) - полет от точки IAF до контрольной точки промежуточного этапа захода на посадку (Intermediate Approach Fix - IF). Этот и последующие этапы должны иметь контрольные точки. При полете на начальном этапе ВС находится вне маршрутной структуры и осуществляет маневр для выхода на промежуточный участок захода на посадку. Скорость и конфигурация ВС зависят от расстояния до аэродрома и потребного снижения. Зона начального этапа захода может иметь протяженность 15 - 30 морских миль (25 - 50 километров) и ширину не менее 10 морских миль (по 5 миль в каждую сторону от оси маршрута). Обеспечивается безопасная высота пролета над препятствиями 1000 футов (300 метров). Высота полета на начальном участке - не менее высоты входа в глиссаду или начальной высоты выполнения схемы захода на посадку.

В случае отсутствия подходящей точки начального или промежуточного этапа захода на посадку, применяется обратная схема захода, схема "Ипподром" и так далее.

Промежуточный участок (Intermediate Approach Segment) - полет от точки IF до контрольной точки конечного этапа захода на посадку (Final Approach Fix - FAF, USA или Final Approach Point - FAP, ICAO). На этом этапе производится корректировка конфигурации и скорости полета ВС для подготовки к конечному этапу захода на посадку. На схемах, где указана FAF (указывается знаком ´), промежуточный участок начинается с того момента, когда ВС находится на линии пути приближения стандартного разворота, обратного разворота на посадочный курс или на конечном участке приближения схемы "Ипподром". Там, где не указана точка FAF, линия пути приближения представляет собой конечный участок захода на посадку, а промежуточный этап отсутствует.

Точка IF и весь промежуточный участок должны лежать на линии посадочного курса. Если заход на посадку осуществляется по неточным системам, отклонение промежуточного этапа от линии посадочного курса должно быть £10°. Угол между начальным этапом и линией посадочного курса для точных систем должен быть £90°, для неточных систем - £120°.

Конфигурация и размеры зоны промежуточного этапа зависят от применяемых посадочных устройств и схемы захода на посадку, но ее протяженность не должна быть менее 8,5 морских миль. Безопасная высота пролета препятствий на этом участке составляет 500 футов (150 метров).

Конечный этап (Final Approach Segment) - полет от точки FAF до точки ухода на второй круг (Missed Approach Point - MAP). Этот этап делится на две стадии:

Дальняя прямая (Long Final) - участок полета до внешнего маркера.

Ближняя прямая (Short Final) - участок полета от внешнего маркера до точки MAP, после которой может быть выполнена посадка или начат уход на второй круг.

При выполнении точного захода на посадку точка FAF находится в точке входа в глиссаду, пролет которой производится, как правило, на относительных высотах от 1000 до 3000 футов или на расстоянии от 3 до 10 морских миль от порога ВПП.

При выполнении неточного захода точка FAF может располагаться над радионавигационным средством или может определяться по дальности от радионавигационного средства (обозначается знаком ´ на схемах профиля полета при заходе на посадку). В этом случае ВС пересекает FAF на указанной абсолютной (относительной) высоте или выше, а затем начинает снижение. На схемах в расчетных таблицах публикуется градиент снижения, а если есть информация о дальности полета, представляются данные о профиле снижения.

В некоторые схемы неточного захода на посадку может быть включена точка ступенчатого снижения. В этом случае указываются два значения ОСА/Н: большее значение, применяемое в основной схеме, и меньшее значение, применяемое только в тех случаях, если контрольная точка ступенчатого снижения точно определяется при заходе на посадку. Как правило, указывается только одна контрольная точка ступенчатого снижения, однако при полете по схеме с применением VOR/DME может быть установлено несколько контрольных точек по DME, каждая из которых связана с минимально допустимой абсолютной высотой пролета препятствий.

Если аэродром оборудован единственным навигационным средством, расположенным на нем или вблизи его, при отсутствии какого - либо другого удобно расположенного навигационного средства, для образования FAF может быть разработана схема, где имеющееся навигационное средство будет служить одновременно в качестве IAF и MAP.

На этих схемах будет указана минимальная / относительная высота для полета по обратной схеме или схеме типа "Ипподром" и OCA/H для конечного этапа захода на посадку. При отсутствии FAF снижение до MDA/H производится после выхода ВС на линию пути приближения конечного этапа захода на посадку.

Как правило, линия пути конечного этапа захода на посадку схем подобного типа не может быть сопряжена по прямой с осевой линией ВПП. Решение публиковать или нет ОСА/Н в числе ограничений захода на посадку спрямой зависит от величины углового расхождения между линией пути и осевой линией ВПП.

Зона конечного этапа захода на посадку по ILS значительно уже аналогичных зон при неточном заходе на посадку. Снижение по глиссаде ни в коем случае не начинается до тех пор, пока ВС не войдет в зону допусков осуществляющего наведение курсового маяка. При построении поверхностей предельных высот препятствий для ILS допускается, что экипаж ВС после установившегося полета по осевой линии, как правило, отклоняется от курса не более чем на половину шкалы нулевого индикатора. После этого ВС должно удерживаться на курсе и глиссаде, поскольку отклонение от курса более чем на половину сектора курса или отклонение от глиссады более чем на половину шкалы "лети выше" в сочетании с другими допусками для системы может привести ВС к границе или к нижнему пределу защищаемого воздушного пространства, где может не гарантироваться безопасность от столкновения с препятствиями.

аэродром посадка маневр воздушный

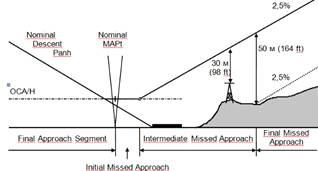

Рисунок 20. Этапы ухода на второй круг

В случаях, когда при заходе теряется наведение по глиссаде, заход на посадку становится неточным. В этом случае применяется значение ОСА/Н, публикуемое для ситуаций, когда глиссадный радиомаяк не работает.

Уход на второй круг (Missed Approach) - неудавшийся заход на посадку. Во время этапа ухода на второй круг при полете по схеме за-хода по приборам экипажу ВС необходимо изменить конфигурацию ВС, угловое пространственное положение и абсолютную высоту ВС. В силу этого схема ухода на второй круг максимально упрощена и со-стоит из трех этапов - начальный, промежуточный и конечный.

Схема ухода на второй круг, предназначенная для предотвращения столкновения с препятствиями при выполнении маневра ухода на второй круг, предусматривается для каждой схемы захода на посадку по приборам. На схеме указываются точка, где начинается уход на второй круг, а также точка или абсолютная / относительная высота, где он заканчивается. Допускается, что уход на второй круг должен начинаться не ниже, чем DA/H в схемах точного захода на посадку, или при применении схем неточного захода - в указанной точке, которая расположена не ниже, чем MDA/H.

Точка начала ухода на второй круг (MAP) в схеме может обозначаться:

Точкой пересечения электронного луча глиссады ILS и применяемой DA/H.

Навигационным средством.

Контрольной точкой.

Указанием расстояния от контрольной точки конечного этапа захода на посадку (FAF).

В том случае, если МАР определяется навигационным средством или контрольной точкой, как правило, также публикуется расстояние от FAF до МАР, которое может использоваться для определения времени полета до МАР. Во всех случаях, когда использовать определение по времени использовать нельзя, на схеме делается пометка "определение МАР по времени не разрешается".

Если до пролета МАР не был установлен необходимый визуальный контакт с ориентирами, схема предусматривает немедленное осуществление ухода на второй круг во избежание столкновения с препятствиями.

Для каждой схемы захода публикуется только одна схема ухода на второй круг и предполагается, что экипаж ВС будет выполнять полет по ней. В том случае, когда уход на второй круг начинается до достижения точки начала ухода на второй круг, предполагается, что экипаж обычно продолжает полет к точке начала ухода на второй круг, а затем будет следовать опубликованной схеме с целью предотвращения выхода за пределы защищаемого воздушного пространства. Допускается пролет над точкой ухода на второй круг (МАР) на большей абсолютной / относительной высоте, чем это предусмотрено схемой.

Обычно схемы ухода основываются на номинальном градиенте набора высоты при уходе на второй круг, равном 2,5%. При разработке схем может использоваться градиент 2%, если могут быть обеспечены необходимые наблюдения и меры предосторожности. С одобрения соответствующего полномочного органа могут использоваться градиенты, составляющие 3, 4 и 5% для тех ВС, чьи характеристики скороподъемности имеют при этом соответствующие эксплуатационные преимущества. Если используется градиент, отличный от 2,5%, это будет указываться на карте захода на посадку по приборам. В дополнение с ОСА/Н для конкретного применяемого градиента будет также указываться ОСА/Н для номинального градиента.

Начальный этап ухода на второй круг начинается в точке МАР и заканчивается в точке, где устанавливается режим набора высоты. Маневрирование на этом этапе требует от экипажа повышенного внимания, особенно при переходе к набору высоты и изменении кон-фигурации ВС. Поэтому при выполнении этих маневров, как правило, невозможно полностью использовать оборудование наведения, вследствие чего на этом этапе не предусматривается выполнение маневров.
