Материал: Подготовка газа Уренгойского месторождения к транспорту

Внимательно проверить места проведения работ с целью возможного выявления скрытых источников пожара.

В случае завершения комплекса работ необходимо принять меры по обеспечению нормальной работы оборудования и установить предупреждающие знаки, сообщить работнику принимающему смену и сделать соответствующие записи в оперативном журнале.

Спецодежду, которая использовалась в течение рабочего дня, необходимо почистить и просушить.

Средства индивидуальной защиты поместить на хранение в специально отведенное место. При обнаружении повреждения СИЗ, сообщить об этом руководству.

Сделать соответствующие записи в оперативном журнале.

Вымыть лицо и руки теплой водой с мылом.

Требования безопасности в аварийных ситуациях

В аварийных ситуациях работник должен дествовать согласно ПЛАС

Пролитый на пол (землю) одорант должен срочно нейтрализоваться раствором хлорной извести или марганцовокислого калия; землю после обработки необходимо перекопать и повторно обработать нейтрализующим веществом. Для предотвращения воспламенения одоранта раствор хлорной извести должен быть приготовлен без комков.

Лица, прошедшие инструктаж, предупреждаются также о том, что в случае недомогания, слабости, головной боли или других симптомов при работе с одорантом , они должны немедленно сообщить руководителю работ, обратиться в медпункт промплощадке или в местные лечебных учреждений.

Медпункты промплощадок должны быть обеспечены необходимым оборудованием и медикаментами для оказания квалифицированной медицинской помощи пострадавшим.

Разработал:

Ст. Мастер _________________________________

"Согласовано"

главный инженер ____________________________

Инженер по ТБ ______________________________

Начальник участка ___________________________

6. Экономическая часть

6.1 Экономическая эффективность разработки Уренгойского газоконденсатного месторождения

Расчетные капитальные вложения в разработку Уренгойского газоконденсатного месторождения проводим согласно [22]

Расчетная годовая добычи газа по месторождению составляет 15 млрд. м³.Число скважин, которые эксплуатируются на данном месторождении - 77 шт. (п 1.5 ПЗ)

Для определения величин капитальных вложений пользуемся формулой корректировки (в зависимости от мощности объектов) величины капитальных вложений:

К= К2*(М/М2)п,(28)

где К и К2- капитальные вложения средств на сооружение установок с мощностями М и М2;

М2- мощность объекта (п 1 ПЗ), = 18 млрд. мІ;- показатель, учитывающий зависимость капитальных вложений от мощности объектов, принимается равным 0,9.

 = 26004,63 млн. руб.

Краткое описание объекта

От кустов скважин газ по коллекторам подают на УКПГ. Задача данной установки - очистка газа от мех. примесей, тяжелых углеводородов, воды, углекислого газа и сероводорода, а так же его одорирование.

В расчете принят природный газ Сеноманской залежи содержащий 97,64% метана.

Для осушки газа предусмотрено его технология абсорбционной осушки с применением водного раствора диэтиленгликоля (ДЭГа).

Газ после осушки с давлением 5,4 МПа подается во внутрипромысловый коллектор. Для регенерации раствора ДЭГа, который используется в осушке установлена установка для регенерации диэтиленгликоля.

Для очистки газа с заданным расходом 41,1 млн. м³/сут. от сероводорода и предусмотрена установка с расходом моноэтаноламина 205,5 кг/сут.

Диэтиленгликоль, конденсат, одорант и метанола хранятся в специальных расходных емкостях:

·              ДЭГ - 3 емкости по 50 м³;

·              конденсат - 3 емкости по 100 м³;

·              одорант - 2 емкости 25 м³;

·              метанол - 3 емкости по 50 м³.

Продуваются шлейфы кустов газовых скважин через горизонтальный факел.

На площадке предусматриваем размещение таких основных технологических сооружений:

здания переключающей арматуры;

установка очистки газа от механических примесей;

установка осушки газа;

установка очистки газа от сероводорода газа;

установка одоризации газа;

цех регенерации диэтиленгликоля;

емкости ДЭГа, метанола и конденсата;

насосная диэтиленгликоля;

замерный пункт;

свеча и горизонтальный факел;

дренажная и аварийная емкости.

Капитальные вложения - это затраты на строительство, затраты на расширение, затраты реконструкцию и техническую модернизацию предприятий, затраты на покупку оборудования, машин, инвентаря, инструмента и др.

Капитальные вложения при обустройстве залежи газового месторождения определяют по следующим направлениям:

затраты по смете;

затраты по подготовке и компримированию газа;

затраты электроснабжению.

Расчет капитальных вложений в объекты газопромыслового обустройства ведем по каждому варианту разработки:

·              расчет оборудования для добычи газа;

·              расчет оборудования для сбора и транспортировки газа;

·              расчет оборудования для подготовки газа к дальнейшей транспортировке;

·              расчет строительства компрессорных станций (КС);

·              расчет прочих капитальных вложений (затраты на объекты электроснабжения, природоохранные объекты, объекты связи.)

Для газовых месторождений капитальные вложения (К) рассчитываются по формуле:

гм = Kcкв + Kшл + Kкол + Кукпr + Кмд + Ккс + Kпд + Kпp (29)

где Kгм - газовые месторождения;кв - бурение газовых скважин;шл - шлейфы;кол - газосборный коллектор;

Кукпr - строительство оборудования по подготовке газа (УКПГ);

Кмд - строительство автомобильных дорог;

Ккс - компрессорная станция (КС);пд - промысловые дороги;пp - строительство прочих сооружений, которые связанных с вспомогательным производством.

Капитальные вложения на освоение газового месторождения определяем по укрупнёнными показателям.

Воснову расчета заложен анализ проектно-сметной документации действующего Уренгойского газоконденсатного месторождения.

Капитальные вложения в производственные объекты (учитывая строительно-монтажные работы) (К), определенные сводными сметными расчетами, составляют (без учета НДС) 31205,56 млн. рублей.

По варианту К2 = 26004,63 млн. руб.

В таблице 6.1 представлены расчетные капитальные вложения в производственные объекты.

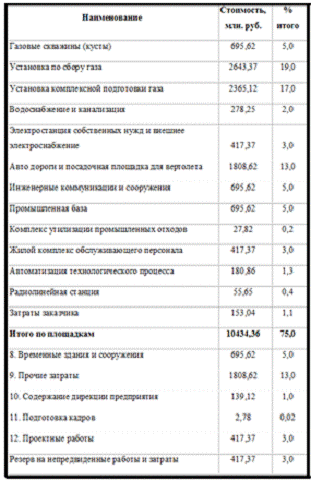

Таблица 6.1

Капитальные вложения в производственные объекты, в млн. руб.

Структурно капитальные вложения по монтажу оборудования добычи и подготовки газа представлены в таблице 6.2.

Затраты на компримирование природного газа принимаются по укрупненным показателям и равны 4323,34 млн. руб.

Затраты на электроснабжение равны 802,68 млн. руб.

Таблица 6.2

Структура капитальные вложения по монтажу оборудования добычи и подготовки газа, (без учета НДС), в млн. руб.

Общие капитальные вложения сводим в таблицу 6.3.

Таблица 6.3

Суммарные капитальные вложения (без учета НДС) млн. руб.

.2 Расчет вспомогательных материалов

Затраты на электроэнергию и вспомогательные материалы и определяем на основании заявленной мощности расчетного месторождения их расхода и цен на них.

С учетом мощности объекта - 15 млрд. м³, рассчитываема затраты на электроэнергию и вспомогательные материалы.

Таблица 6.4

Стоимость электроэнергии и вспомогательных материалов

Таблица 6.5

Стоимость вспомогательных материалов

6.3 Расчет заработной платы

Расчет затрат на заработную плату производим с учетом количества эксплуатационного персонала и среднегодовой заработной платы одного работающего - 427,5 тыс. руб. (35625 руб. х 12 мес.). Общая численность эксплуатационного персонала составляет 550 человек.

Рассчитываем фонд заработной платы:

= 235125 тыс. руб.

6.4 Определение суммы амортизационных отчислений

Отчисления на амортизацию и ремонтный фонд определяем из сложившегося соотношения 5% от количества основных фондов.

Сумма основных производственных фондов - 26004,63 млн. руб.

Определяем сумму отчислений в ремонтный фонд:

= 1300,23 млн. руб.

Количество амортизационных отчислений принимаем по укрупненным показателям в размере 11% от основных производственных фондов.

Определяем сумму амортизационных отчислений:

= 2288,41 млн. руб.

Количество прочих затрат принимаем в размере 2% от суммы затрат на амортизацию и ремонтный фонд.

Кроме эксплуатационных затрат на добычу газа учитываем так же расходы, связанные на природоохранные мероприятиями, налоги, затраты на оплату транспортировки газа по магистральным газопроводам.

6.5 Расчет налогов

Для расчета количества налогов рассчитываем стоимость реализованной продукции без НДС и акцизного сбора. Тариф на транспорт не учитывается. Определяем выручку:

(30)

где: Цг(t), Цк(t) - цены на газ и конденсат;г(t), Vк(t) - объемы добычи газа и конденсата.

Результаты заносим в таблицу 6.6.

Таблица 6.6

Объёмы реализации природного газа

Результаты вычислений выручки от реализации газа сводим в таблицу 6.7.

При расчете учитывается курс рубля к доллару состоянием на 28.04.2014 года в размере 36,0245 руб. за 1$.

Таблица 6.7

Расчет выручки от реализации природного газа
