Материал: Подготовка газа Уренгойского месторождения к транспорту
Цены в соответствии с [18].

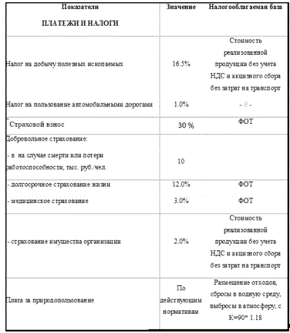

Таблица 6.8
Данные для расчета налогов и платежей
Таблица 6.9
Нормы оплаты за пользование природными ресурсами в тыс. руб.:
Исходя из нормативов рассчитаем отчисления по налогам, Результат заносим
в таблицу 6.10.
Таблица 6.10
Налоги и платежи
|
Показатели |
Значение |
Налогооблагаемая база, тыс. руб. |
Сумма платежей и налога, тыс. руб. |
|
ПЛАТЕЖИ И НАЛОГИ |
|
|
|
|
Налог на добычу полезных ископаемых, % |
16,5 |
96881147 |
15985389,26 |
|
Налог на пользование автомобильными дорогами, % |
1,0 |
96881147 |
968811,47 |
|
Страховой взнос |
30 |
235125 |
70537,5 |
|
Добровольное страхование на случай утраты работоспособности или смерти, тыс. руб./чел. |
10,0 |
616 |
6115 |
|
страхование жизни, % |
12 |
235125 |
28215 |
|
медицинское страхование, % |
3 |
235125 |
7053,75 |
|
страхование имущества организации, % |
2 |
96881147 |
1937622,94 |
|
Плата за пользование природными ресурсами |
|
5266,79 |
5266,79 |
Оплата за транспорт газа магистральными газопроводами принимаем по тарифу
тарифа - 50 руб. за 1тыс. мі/100 км. Расчетное расстояние до потребителя 2000
км.
= 15000000 тыс. руб.
.6 Определение себестоимости газа
Таблица 6.11. Расчет затрат на производство продукции в млн. руб.
|
Наименование затрат |
В расчете на 1 млрд.м3 |
В расчете на весь объем производства газа |
|
1. Вспомогательные материалы |
50,4 |
756,65 |
|
2. Электроэнергия |
0,85 |
12,73 |
|
3. Оплата труда |
15,7 |
235,125 |
|
4. Страховой взнос |
4,7 |
70,54 |
|
5. Ремонтный фонд |
0,09 |
1,30 |
|
6. Амортизация |
0,15 |
2,3 |
|
7. Прочие затраты |
0,47 |
7,17 |
|
Всего |
72,36 |
1085,81 |
|
1. Налог на добычу полезных ископаемых |
1065,7 |
15985,39 |
|
2. Налог на пользование автомобильными дорогами |
64,59 |
968,81 |
|
3. Плата за пользование природными ресурсами |
0,351 |
5,27 |
|
4. Расходы по страхованию |
131,9 |
1979 |
|
Всего налогов и платежей |
1262,5 |
18938,12 |
|
Всего издержек производства |
1334,9 |
20023,9 |
|
Затраты на транспортировку газа по магистральному газопроводу |
1000 |
15000 |
|
Суммарное количество издержек производства |
2334,9 |
35023,9 |
Себестоимость одного млрд. м3 газа, согласно расчету,
составляет 2334,9 млн. руб.
6.7 Технико-экономические показатели эффективности разработки
проектируемого газового месторождения
Таблица 6.12
Основные технико-экономические показатели проектируемого объекта
|
Наименование |
Ед. измерения |
Показатели |
|
Объем добычи |
млрд. м3 в год |
15 |
|
Капитальные вложения |
млн. руб. |
31130,65 |
|
Себестоимость 1 тыс. м3 |
тыс. руб. |
2,335 |
|
Средняя цена 1 тыс. м3 газа |
тыс. руб. |
6,620 |
|
Выручка |
млн. руб. |
96881,147 |
|
Себестоимость добычи газа |
млн. руб. |
35023,9 |
|
Прибыль |
млн. руб. |
61857,25 |
|
Затраты товарной продукции на 1 рубль |
руб./руб. |
0,36 |
|
Рентабельность продукции |
% |
176,7 |
|
Численность персонала |
чел. |
550 |
|
Производительность труда |
млн.руб./чел. |
176,1 |
Согласно данным таблицы 6.13, величина себестоимости добычи 1 тыс. м3
газа в случае проектируемого объекта прогнозируется в размере 2,335 тыс. руб.,
что превышает значение ранее установленной себестоимости на 0,5 тыс. руб. Общие
затраты на добычу газа составляют 35023,9 млн. руб.
Таблица 6.13
Сравнение проектируемого объекта с уже действующим УКПГ-3
|
Наименование |
Ед. измерения |
Проектное УКПГ |
УКПГ - 3 |
|
Объем добычи |
млрд. м3 в год |
15 |
17,6 |
|
Капитальные вложения |
млн. руб. |
31130,65 |
18753,3 |
|
Себестоимость 1 тыс. м3 |
тыс. руб. |
2,335 |
1,748 |
|
Средняя цена 1 тыс. м3 газа |
тыс. руб. |
6,620 |
10,618 |
|
Выручка |
млн. руб. |
96881,147 |
- |
|
Себестоимость добычи газа |
млн. руб. |
35023,9 |
1864,4 |
|
Прибыль |
млн. руб. |
61857,25 |
37375 |
|
Затраты товарной продукции |
руб./руб. |
0,36 |
0,06 |
|
Рентабельность продукции |
% |
176,7 |
- |
|
Численность персонала |
чел. |
550 |
1628 |
|
Производительность труда |
млн. руб./ чел. |
176,1 |
- |
Таким образом, приведенные в таблице 6.14 математические данные
доказывают эффективность и целесообразность предложенного проекта, поскольку
значения рентабельности, прибыли и выручки значительно превышают установленные
ранее. Так, прогнозируемая прибыль практически в 2 раза выше существующей и
достигает отметки 61857,25 млн. руб.
Заключение
В данном дипломном проекте рассмотрена тема "Подготовка газа Уренгойского месторождения к транспорту". Уренгойское газоконденсатное месторождение расположено в районе с резко резко континентальным климатом. Этот регион характеризуется продолжительной и суровой зимой скороткострочным летним периодом.
Гидрографическую сеть района образуют река Пур, находящаяся на востоке и ее притоки - река Малхой-Яха, река Нгарка-Есетояха, река Хадуттэ, река Табъяха, река Ево-Яха. Судоходной из них является только река Пур.
Источник холода и сильных ветров в данном регионе является Карское море.
ОткрытоУренгойское месторождение в 1966 году. На этом месторождении газонасыщенными отложениями являются - верхнемеловое (сеноман) и нижнемеловое (валанжин).
Годовая добыча сеноманской залежи УГКМ в составила 250 млрд. м3 газа.
Транспорт газа обеспечивается системой магистральных газопроводов. Одним из них является газопровод "Уренгой - Помары - Ужгород" по которому транспортируется газ через Украину в западную Европу.
На данный момент эксплуатируются 15 установок комплексной подготовки газа.
В дипломном проекте произведен технологический расчет оборудования для подготовки природного газа к дальнейшему транспорту.
Отдельно запроектированы блок очистки газа от механических примесей, блок осушки газа, блок очистки от сероводорода, блок одоризации газа.
Согласно проектного решения и после проведенных расчетов в разделе 2 для установки подготовки газа к транспорту подобрано следующее оборудование:
- пылеуловитель марки ГП 426.00.000 в количестве 3 шт.;
2 - установка для осушки добываемого газа с 4 мя абсорберами и расходом ДЭГа в количестве 1437 кг/ч
- установку для очистка газа от сероводорода с расходом моноэтаноламина 205,5 кг/сут;
- установку одоризации газа с годовым расходом одоранта 2,4 т.
В технологической части дипломного проекта представлены принципы работы, как отдельных элементов установки, так и ее в целом. Описан технологический процесс подготовки газа к транспорту спроектированным оборудованием.
Предусмотрены мероприятия по безопасности жизнедеятельности на производстве и охране окружающей среды на УКПГ. Разработаны инструкции по охране труда:
при проведении работ по удалению пирофорных отложений
по безопасному обслуживанию узлов одоризации газа.

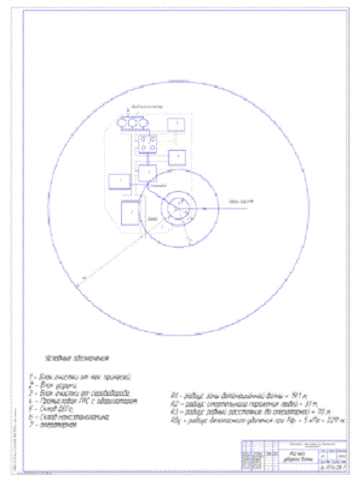

Выполнен расчет по определению вероятных параметров ударной волны при взрыве газовоздушной смеси на предприятии в результате которого вычислен радиус зоны смертельного поражения людей и определена граница безопасного удаления для персонала от источника взрыва.
Произведен расчет капитальных вложений и определены основные технико-экономические показатели проектируемой установки. Выполнен сравнительный анализ этих показателей с действительными показателями установки УКПГ-3.
На проектируемом предприятии достигнут
удовлетворительный уровень производственной безопасности, предлагаемые
технические решения не снижают безопасность и экологичность производства.
Список используемой литературы
1. Бекиров Т.М., Ланчаков Г.А. Технология обработки газа и конденсата. М.: ООО "Недра-Бизнесцентр", 1999. - 596 с.
2. Волков М.М., Михеева А.Л., Конев К.А. Справочник работника газовой промышленности Недра, 1989 г. - 26 с.
3. Гафарова З.Р. Учебно-методическое пособие по выполнению экономической части дипломных проектов, Уфа: УГНТУ, 2000. - 12 с.
4. Гриценко А.И., Истомин В.А., Кульков А.Н., Сулейманов Р.С. Сбор и промысловая подготовка газа на северных месторождениях России. - М.: ОАО "Издательство "Недра", 1999. - 473 с.
5. Добыча, подготовка и транспорт природного газа. Справочное руководство в 2-х томах. Том I. Под ред. Коротаева Ю.П., Маргулова Р.Д. М.: Недра, 1984. - 360 с.
6. Единая система управления охраной труда и промышленной безопасностью в открытом акционерном обществе "Газпром". М.: "ИРЦ Газпром", 2000.
. Ионин А.А., Газоснабжение. Учебник для вузов. М. 1981г. - 5 с.
. Ланчаков Г.А., Кульков А.Н., Зиберт Г.К. Технологические процессы подготовки природного газа и методы расчета оборудования. - М.: ООО "Недра-Бизнесцентр", 2000. - 279 с.
. ООО "Уренгойгазпром". Инструкция по охране труда для оператора по исследованию скважин. - г. Н. Уренгой, 2001. - 11 с.
10. Отчет по геологии и разработке Уренгойского НГКМ за 2003-г. Н. Уренгой, 2000. - 103 с.
. Проблемы освоения месторождений Уренгойского комплекса: П78 Сб. науч. тр. ООО "Уренгойгазпром". - М.: ООО "Недра-Бизнес-центр", 2003. - 351 с.
. Проект опытно-промышленной эксплуатации нижнемеловых отложений Уренгойского газоконденсатного месторождения - М., 1988. - 145 с.
13. Розгонюк В.В., Хачикян Л.А., Гриль М.А., Удалов О.С., Никишин В.П. Справочник эксплуатационнику газонефтяного комплекса "РОСТОК" 1998 г. - 432 с.
14. Ромм В.М. Абсорбция газов. - М.: Химия, 1976. - 656 с.
15. Технический отчёт по работе оборудования систем осушки и подготовки газа УНГКМ за август 2003 г. - ООО "Уренгойгазпром", 2003. -73 с.
. Технологический расчет системы абсорбционной осушки газа - Справочное пособие, Тюмень, 2002.
. Технологический регламент УКПГ - 13 ООО "Уренгойгазпром", 2003. - 195 с.
18. www.uralmash-ngo.com
19. www.udmurtgaz.ru
. #"871636.files/image088.gif">
Номограмма для определения коэффициента сжимаемости по давлению Р, температуре Т и относительной плотности Δ.

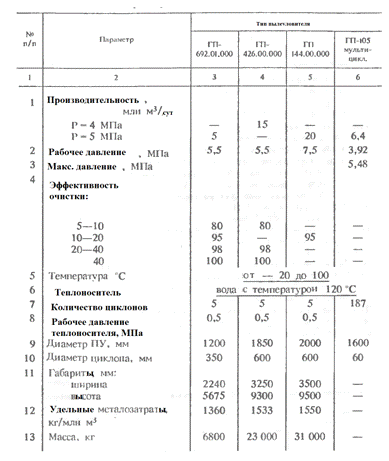

Основные параметры циклонных пылеуловителей
Приложение 3
Приложение 4
