Материал: Подготовка газа Уренгойского месторождения к транспорту

Источники выделения вредных веществ в атмосферу на УКПГ является его оборудование. Продукты сгорания газа - это оксиды азота и углерода.

По нормам технологического проектирования объектов для избежание попадания газа в производственные помещения и атмосферу, проектом должно быть предусмотрено герметизация оборудования, арматуры и трубопроводов, которая исключила бы исключающая сбросы газа в атмосферу.

Запорная арматура, которую устанавливают на трубопроводах, газа, метанола и ДЭГа, должна соответствовать по ГОСТ 9544-75 первому классу герметичности.

Источники выбросов в атмосферу на УКПГ:

продувочные свечи установок, вытяжные вентиляционные установки цехов и помещений (выброс углеводородов);

выхлопные шахты ГПА на ДКС, дымовые трубы печей регенерации ДЭГаи метанола (выброс продуктов сгорания)

Таблица 4.11

Предельно-допустимые концентрации загрязняющих веществ

К периодическим выбросам относят: продувку скважин, газопроводов, непостоянно действующие факелы, свечи для стравливания газа из нагнетателей ГПА и установок на ДКС.

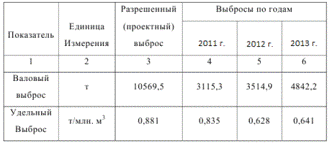

Таблица 4.12. Выбросы газа по управлению

Мероприятия по защите атмосферного воздуха

Для сокращения выбросов предусматривают полную герметизацию всего оборудования, арматуры и трубопроводов, исключают постоянные выбросы газа в атмосферу.

Сбросные и предохранительные клапаны должны осуществлять выброс газа на факел.

.6.2 Охрана подземных вод от загрязнения

Водные ресурсы на УКПГ загрязняют пластовые воды выделяемые из газа.

Для очистки пластовых вод предусматривается комплекс очистных сооружений.

На площадке УКПГ, принанята раздельная система канализации: производственная и бытовая.

Бытовые стоки очищают в канализационных очистных сооружениях.

На площадках УКПГ, промбаз, вахтовых комплексов вода расходуется на хозяйственно-питьевые, производственные нужды и пожаротушение.

.6.3 Охрана окружающей среды при складировании производственных отходов

С целью предупреждения загрязнения и захламления земель на производственных объектах и участках организован раздельный сбор твердых бытовых и производительных отходов. Общее количество образовавшихся отходов всех классов составило по предприятию в 2013 году 72,7 т., из них 71,4 тонн отходов были направлены в места организованного захоронения и складирования. В соответствии с разрешением на размещения отходов на территории предприятия на конец отчетного года временно размещено 1,94 тонн отходов 2 и 3 классов токсичности. В течение вегетативного периода проводились работы по озеленению территории промысловых производственных объектов.

.6.4 Программа производственного экологического мониторинга

В соответствии с [27], программа производственного экологического контроля является одним из главных документов, подлежащих предъявлению контролирующим органам при проведении проверок на предприятии.

ПЭК является одним из законодательно обязательных способов контроля деятельности предприятия и осуществляется с целью обеспечения экологической безопасности, получения достоверной информации о состоянии окружающей среды, с целью обеспечения выполнения всех требований и положений разработанной и утверждённой проектно-нормативной документации в области охраны окружающей среды.

ПЭК осуществляется в соответствии с требованиями №7-ФЗ от 10.01.2002г. "Об охране окружающей среды", №89-ФЗ от 24.06.1998 г. "Об отходах производства и потребления", №96-ФЗ от 04.05.1999 г. "Об охране атмосферного воздуха", №74-ФЗ от 3 июня 2006 г. "Водный кодекс Российской Федерации".

Отсутствие программы ПЭК у организации или же ненадлежащее его осуществление расценивается как несоблюдение требований законодательства РФ и влечет за собой дисциплинарную, административную, уголовную или гражданско-правовую ответственность.

Программа ПЭК разрабатывается отдельно для каждого вида источника загрязнения и утверждается органами экологического и производственного надзора, куда впоследствии будут отправлены отчёты о выполнении программы. Необходимые изменения, дополнения в программу производственного контроля вносятся при изменении вида деятельности, технологии производства, других существенных изменениях деятельности юридического лица, индивидуального предпринимателя, влияющих на санитарно-эпидемиологическую обстановку и (или) создающих угрозу санитарно-эпидемиологическому благополучию населения.

ПЭК включает:

качественный и количественный состав загрязняющих выбросов, сбросов, отходов, а также источниках их образования;

программу мониторинга источников загрязнения, состояния окружающей среды, проведения мероприятий и отчётность по названным категориям;

сведения о внесённых и реализованных предложениях по совершенствованию технологического процесса, направленных на снижение вредного воздействия на природу и человека;

контроль выполнения требований, указанных в заключении государственной экологической экспертизы, а также условий природопользования, содержащихся в лицензиях и разрешениях, нормативов в области охраны окружающей среды, охраны и рационального использования природных ресурсов;

контроль выполнения мероприятий по охране окружающей среды, рациональному использованию и восстановлению природных ресурсов в полном соответствии с проектной документацией;

оценка соответствия нормативным документам организации управления окружающей средой на предприятии, системы управленческой и производственной документации в области охраны окружающей среды.

4.7 Чрезвычайные ситуации на производстве

Возникновение опасной концентрации горючих и взрывоопасных смесей может возникнуть при наличии утечек газа на оборудовании.

Факторы вызывающие взрыв:

искра (удара металла о металл);

замыкания электросети;

грозовой разряд;

открытый огонь (сварка, спички и т.д.);

разряд статического электричества;

вторичные проявления молнии.

Об возникновении всех аварийных ситуаций немедленно докладывается дежурному диспетчеру Уренгойского газопромыслового управления. Их устранение проводят согласно ПЛАС.

.7.1 Аварийные ситуации на производстве и меры по их ликвидации

При аварии эксплуатация оборудования немедленно прекращается в случаях:

превышения допустимого давления в аппарате и невозможности его сброса;

выхода из строя предохранительных клапанов;

при появлении в аппарате, арматуре, трубопроводах, сосудах, которые работают под давлением, трещин, выпучин, пропусков, неплотностей, разрывов прокладок.

при неисправности указателей и регуляторов уровня жидкости;

при выявлении неплотностей, утечек, неисправностей запорно-регулирующей арматуры;

при поломке предохранительных устройств блокировки;

при пожаре, угрожающему непосредственно оборудованию, находящемуся под давлением;

при выявлении в рабочей зоне взрывоопасных концентраций веществ в количествах, превышающих ПДК.

При пожаре в производственных и рабочих помещениях должна быть отключена вентиляция с механической тягой. После определения источника пожара, вызывают пожарную команду и принимают меры по локализации и ликвидации очага с применением первичных средств пожаротушения.

При возникновении загазованности в помещениях установки, свыше 20% от НКПВ, от датчиков газоанализаторов автоматически включается аварийная вентиляция. Предусматривается так же ручное её включение. Одновременно с этим производят контроль воздушной среды переносными газоанализаторами, выявляют и по мере возможности устраняют причины возникновения повышенной загазованности.

Аварийный режим отменяется в том случае, если после обследования состояния оборудования и коммуникаций на месте аварии и повторных анализов воздушной среды на отсутствует опасная загазованности.

Аварийную остановку установки производят:

а) в случае прекращении подачи электроэнергии от центральных и автономных источников;

б) при возникновении пожара на установке;

в) при достижении загазованности выше 20% НКПВ;

г) при прекращении подачи промышленной воды;

д) при прорыве газа или конденсата;

е) в случае прекращении подачи воздуха КИПиА.

При аварии или пожаре на отдельных участках установки, аварийную остановку производят в случае, когда безопасная работа остальных участков и установки в целом невозможна.

Отключение электроэнергии.

В штатном режиме УКПГ снабжается электроэнергией от трансформаторных подстанций ТСЗУ-1000 кВт 6/0,4 кВ. Средний коэффициент нагрузки составляет 0,65. Если один трансформатор выходит со строя, остальные способны обеспечить заданную нагрузку.

В случае полного исчезновения напряжения в включается аварийная дизельная электростанция, которая берет на себя нагрузку всей установки.

Перевод от штатного электроснабжения на аварийное осуществляется автоматически или в ручном режиме со щита управления.

Прекращение подачи воды.

В случае прекращения подачи воды и остановки котельной, подача воды на уплотнение сальников насосов прекращается. Прекращает функционировать система охлаждения подшипников компрессора воздуха КИПиА. В этой ситуации установку необходимо полностью остановить, согласно "Плану ликвидации аварий ситуаций".

Прекращение подачи воздуха КИПиА.

Если прекращается подача воздуха КИПиА происходит отключение исполнительных механизмов и средств автоматики. В случае, если прекращение подачи воздуха КИПиА кратковременно, установка не останавливается, регулирование проводят вручную при помощи байпасных линий, пользуясь показаниями местных приборов. Если дальнейшего ведения процесса не возможно, производится нормальная остановка УКПГ.

Прорыв трубопроводов подачи газа и конденсата.

При разрыве трубопроводов подачи газа и конденсата:

производится аварийная остановка технологической линии (цеха);

сбрасывается давление из аварийного участка;

прекращаются все ремонтные и огневые и работы;

вызывается пожарная команда;

из аварийной зоны выводятся все лица не участвующие в ликвидации аварии.

При пожаре на установке.

В случае пожара на установке:

вызывается пожарная команда;

производится аварийная остановка УКПГ;

сбрасывается давление из аппаратов на которые могут попасть под воздействие открытого огня и высоких температур;

до прибытия пожарной команды пожар тушится средствами пожаротушения, которые установлены на установке, в соответствии с "Планом ликвидации аварийных ситуаций".

.7.2 Решения по предотвращению ЧС техногенного характера

Для предотвращении на производстве ЧС техногенного характера предусмотрено: периодическое техническое обслуживание и ремонт оборудования, автоматизированный контроль за производственным процессом, установка современных систем защиты оборудования (предупредительная и аварийная сигнализации).

.7.3 Решения по предотвращению ЧС природного характера

Для предотвращении на производстве ЧС техногенного характера предусмотрено: система оповещения, молниезащита оборудования, дежурная аварийная техника (расчистка подъездных дорог и территории в случае сильных снегопадов), система сейсмоконтроля (в районах, где вероятность появления землетрясения высокая)

4.8 Определение вероятных параметров ударной волны при взрыве газовоздушной смеси

Расчет производим согласно [24]

Вероятная аварийная ситуация: разгерметизация промышленного газопровода на территории промплощадки на удалении 70 метров от операторной, утечка газа, появление взрывоопасной концентрации ГВС, возникновение искры, воспламенение и взрыв ГВС.

Определение параметров ударной волны при взрыве ГВС .

Исходные данные:

Масса газовоздушной смеси, (т), Q 1,1.

Расстояние от эпицентра взрыва, м 70.

Рассчитываем радиус зоны детонационной волны (R1):

R1=, (25)

 =19,09 м

Избыточное давление в радиусе зоны действия детонационной волны составляет ∆Рф1 = 900 кПа.

Определяем радиус зоны смертельного поражения людей:

, (26)

 = 31 м

Определим избыточное давление:

(27)

В нашем случае таблицы П12.5 величина ∆Рфравна 26 кПа.

В результате взрываразрушения помещений будут слабые.

Обслуживающий персонал, находящийся в помещении будет за границей безопасного удаления.

Для ∆Рф3 определяем радиус безопасного удаления из табл. П12.5

, отсюда Rбу = 229 м

Схема взрыва газовоздушной смеси представлена на листе 10

Вывод

В случае взрыва ГВС в количестве 1,1 т и расстоянии 70 м от эпицентра взрыва до параметры его будут следующие:

Радиус зоны детонационной волны (R1), м 19,09

Избыточное давление ∆Рф, кПа 26

Радиус зоны смертельного поражения людей (Rcпл), м 31

Граница безопасного удаления, м 229

5. Охрана труда

.1 Инструкция по охране труда при удаление пирофорных отложений

Общие положения.

Данная инструкция предназначена для персонала, работа которого связана с обслуживанием и ремонтом основного и вспомогательного оборудования где возможно появление пирофорных отложений.

К работе по очистке емкостей и аппаратов, загрязненных пирофорными отложениями допускаются работники, которые в установленном порядке получили допуск к проведению газоопасных и огневых работ, знают свойства пирофорных соединений и прошли целевой инструктаж по вопросам ОТ и противопожарным мероприятиям по письменному разрешению (наряду-допуску).

Пирофорные отложения образуются при транспортировке и хранении газов, содержащих сернистые соединения и состоят в основном из серного железа.

При контакте с кислородом воздуха пирофорные отложения самовоспламеняются, что может быть причиной пожара и взрывов.

Самовозгорание пирофорных отложений на воздухе может происходить, как при плюсовой так и при минусовой температуре. При более высоких температурах способность к само возгорание увеличивается (в случаях повышения температуры до 100-200⁰С. Возгорание происходит мгновенно).

Накопление пирофорных отложений наблюдается на внутренних поверхностях труб, запорных устройств, нагнетателей, скрубберов и других аппаратов.

Требования безопасности перед началом работ.

Перед началом работы работник должен одеть спецодежду, соответствующие средства индивидуальной защиты.

Все подготовительные работы предусматриваются в наряде допуске на газоопасные (огневые) работы.
