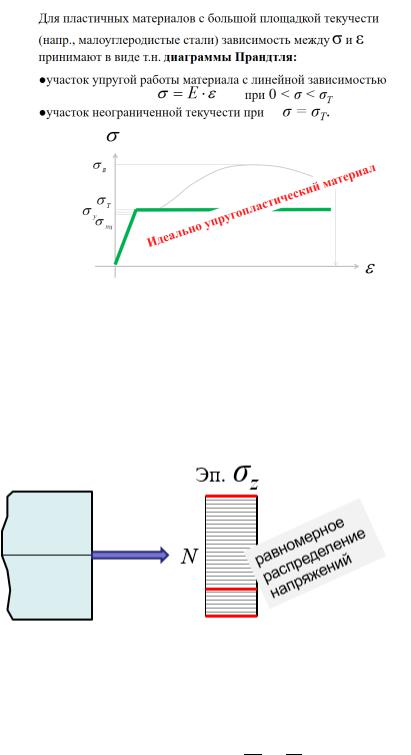

137. Изобразите диаграмму Прандтля. Какие характерные участки можно на ней выделить?

Если во всех точках сечения σ= σT, то сечение становится неограниченно деформируемым, что эквивалентно удалению связи и изменению расчетной схемы при дальнейшем росте нагрузки.

138. Какое состояние считается предельным при осевой деформации? Нарисуйте эпюру нормальных напряжений в предельном состоянии.

Состояние, при котором хотя бы в одном сечении во всех точках начинается пластическое течение.

139. В случае осевой деформации отличаются ли результаты расчета по допускаемым напряжениям и по предельному состоянию для статически определимых систем? Ответ пояснить.

Предельное усилие = Допускаемое усилие [ ] = = ∙ = [ ] ∙

В случае осевой деформации результаты расчета по допускаемым напряжениям и по разрушающим нагрузкам совпадают.

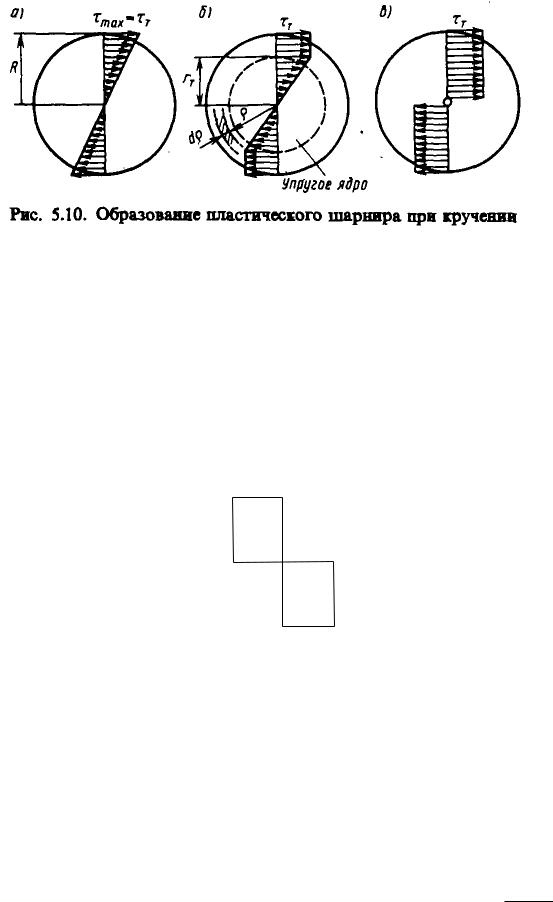

140. Какое состояние считается предельным при кручении? Нарисуйте эпюру касательных напряжений в предельном состоянии.

Когда касательные напряжения будут равны пределу текучести и распространятся от наружных волокон к внутренним на все поперечное сечение.

141. Отличаются ли результаты расчета по допускаемым напряжениям и по предельным нагрузкам для статически определимых систем, работающих на кручение? Ответ пояснить.

Отличаются.









|

|



оп

=









≤ [ ] =































=











пл









142. Какое состояние считается предельным при плоском изгибе? Нарисуйте эпюру нормальных напряжений в предельном состоянии.

Предельным состоянием при плоском изгибе считается состояние пластического

шарнира.

σТ

σТ

143. Почему в статически определимых системах при кручении проводится расчет по предельным состояниям, а при осевой деформации – нет?

Потому что в случае статически определимой системы, элементы которой находятся в состоянии осевой деформации, результаты расчета по допускаемым напряжениям и по разрушающим нагрузкам совпадают.

144.Как вычисляется пластический момент сопротивления при изгибе?

Пластический момент сопротивления при изгибе вычисляется по формуле:

WТ = Aраст у1 + Aсжат у2 = Sх, раст + Sх,сжат = А2а ,

где а – расстояние между центрами тяжести половин сечений

Если сечение имеет ось симметрии, то по формуле:

W

= 2







Т



S

х,

,





где Sx – статический момент площади полусечения

145.Что такое "пластический шарнир"?

Состояние сечения, когда во всех его точках развиваются пластические деформации, называют пластическим шарниром.

146. Как проходит нейтральная линия в предельном состоянии при плоском изгибе?

Совпадает с продольной осью балки.

ЗАДАЧИ ПРОМЕЖУТОЧНОЙ АТТЕСТАЦИИ

1.Экзаменационная задача Э-5. Определение грузоподъемности внецентренно сжатых или растянутых стержней большой изгибной жесткости.

На стержень заданного поперечного сечения действует внецентренно приложенная

сила.

Требуется:

1.Определить положение нейтральной линии и показать ее на схеме сечения.

2.Определить величину допускаемой нагрузки.

3.Построить эпюру нормального напряжения.

2.Экзаменационная задача Э-6. Определение перемещений при изгибе балки методом Мора.

Статически определимая балка заданной изгибной жесткости нагружена

равномерно распределенной нагрузкой, сосредоточенными силами и моментами. Требуется:

1.Построить эпюры изгибающего момента и поперечной силы от заданной нагрузки.

2.Подобрать поперечное сечение балки в форме двутавра.

3.Определить прогиб и угол поворота заданного сечения, используя графоаналитические приемы вычисления интеграла Мора (прием Верещагина, формулы трапеций и Симпсона).

3.Экзаменационная задача Э-7. Расчет один раз статически неопределимой балки на прочность по допускаемым напряжениям.

Для заданной схемы балки требуется:

1.Раскрыть статическую неопределимость задачи с помощью метода сил.

2.Построить эпюры изгибающего момента и поперечной силы.

3.Сделать деформационную и статическую проверки.

4.Подобрать поперечное сечение балки в виде двутавра.

4.Экзаменационная задача Э-8. Определение несущей способности центральносжатого стержня. Для заданной схемы сжатого стержня и поперечного сечения требуется определить:

1.Величину допускаемой нагрузки.

2.Критическую силу.

3.Коэффициент запаса устойчивости.
