где mТ i - масса топлива i-го ракетного блока;

kТО 0,04...0,06 - коэффициент пропорциональности, который

назначается по статистике.

Существуют и другие зависимости для расчёта масс конструкции топливных отсеков, основанные на статистических характеристиках их конструкционного совершенства (9.11) – (9.13):

m



ТО i



ТО1

ср i

;







ТО i



WТО i



WТО i











mТО i ТО 2 mТ i ;





mТО i mТ i .ТО3

5. Масса конструкции приборного отсека считается пропорциональной начальной массе ракеты-носителя m01 и максимальному

значению перегрузки nxmax1 , которое, как правило, имеет место в конце работы первой ступени:

m

k

КПО

m nmax ,

(12.5)

КПО



01 x1



где kКПО 0,0005...0,0007 - коэффициент пропорциональности, ко-

торый назначается также по статистике.

Выразим максимальное значение перегрузки через известные проектные характеристики:

nmax

R



k

R



kв

m01

g0

n01



kв

m01 n01

k







, (12.6)



1п



в 01















n

z

x1

g0

m01k



g0 m01k





g0 m01k





m01k



в

01

1

























где m01k - конечная масса первой ступени; m01 - начальная масса первой ступени;

z1 - число Циолковского первой ступени.

В первом приближении можно принять следующие значения проектных характеристик: kв 1,15 ; n01 1,5 . Число Циолковского можно определить, зная начальную массу ступени и массу топлива первой ступени ( z1 m01 m01 mT1 ).

266

Подставляя (12.6) в (12.5), получим

mКПО kКПО m01 kв n01 z1 .

(12.7)

Если ПО располагается на РБ второй ступени, то можно получить

mКПО kКПО m02 n02 z 2 .

6. Масса приборов системы управления (для ракетного блока последней ступени ракеты-носителя) считается пропорциональной начальной массе этой ступени:

mСУ i kСУ i m0i ,

(12.8)

где kСУ i 0,002...0,006 - коэффициент пропорциональности.

Можно также получить статистические зависимости и для расчёта масс других элементов конструкций ракет-носителей (межступенчатых отсеков, переходного отсека, головного обтекателя и др.).

В учебных проектах предварительный расчёт масс элементов РН может проводиться с помощью программы UMRMK.EXE, разработанной на кафедре летательных аппаратов СГАУ Л.П.Юмашевым в 90-х годах 20-го века. Исходные данные по геометрическим характеристикам должны браться с компоновочной схемы. Протокол расчета для одного из проектов трёхступенчатой РН представлен ниже.

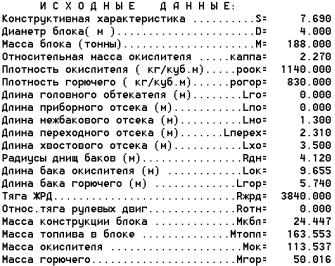

Ракетный блок первой ступени:

267

Расчетная конструктивная характеристика: S расч = 7.98.

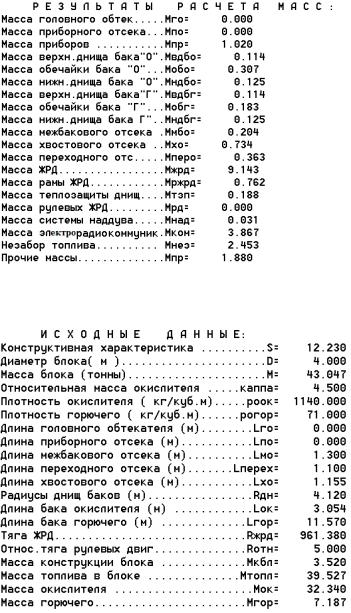

Ракетный блок второй ступени:

268

Расчетная конструктивная характеристика: S расч = 12.19.

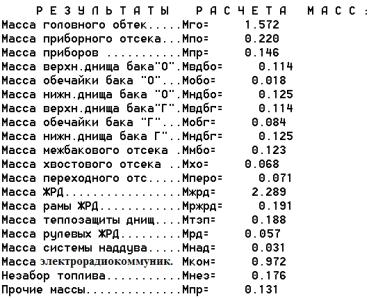

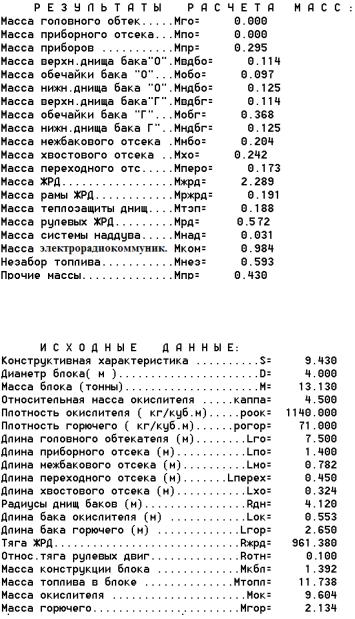

Ракетный блок третьей ступени:

269

Расчетная конструктивная характеристика: S расч = 9.45.

12.2 Предварительная массовая сводка

По результатам предварительного расчёта масс основных элементов конструкции ракеты-носителя составляется предварительная массовая сводка (в некоторой литературе - весовая сводка), которая выдается смежным подразделениям проектной организации перед началом этапа «Разработка эскизного проекта». Такая сводка приведена в табл. 12.1 для одной из баллистических ракет, созданных для пуска с подводных лодок [14].

Компоновочная схема этой ракеты показана на рис. 12.1. На рисунке показаны следующие позиции: 1 – головная часть; 2 – приборный отсек; 3 - переходный отсек; 4, 5 – баки окислителя и горючего второй ступени; 6 – хвостовой отсек второй ступени; 7 – переходный отсек; 8, 9 – баки окислителя и горючего первой ступени; 10 – хвостовой отсек первой ступени. Длина ракеты составляет 19,8 м.

270
