ПРИЛОЖЕНИЕ А
РЕКОМЕНДАЦИИ ПО ВЫПОЛНЕНИЮ КУРСОВЫХ И ДИПЛОМНЫХ ПРОЕКТОВ
А1. Основные этапы курсового проектирования РН
Необходимым и достаточным условием качественного и своевременного выполнения курсового проекта по выбору основных характеристик и конструктивного облика ракеты-носителя является знание учебного материала, изложенного выше.
Кроме того, студент должен пользоваться полученными ранее знаниями по основам устройства и конструкции летательных аппаратов, прочности, аэродинамике, динамике полета, технологии производства летательных аппаратов, безопасности жизнедеятельности и экономике ракетно-космической отрасли.
Задания
Каждому студенту предлагается спроектировать ракетуноситель, выводящую космический аппарат заданной массы на определенную орбиту или траекторию полета к Луне или планетам.
Варианты заданий представлены в табл. А1. В этой таблице аббревиатура МКС – международная космическая станция, КК - космический комплекс.
Каждому студенту выдаётся индивидуальное задание, отличающееся массой выводимого космического аппарата и параметрами орбит. В задании приводятся сроки выполнения отдельных этапов. Рекомендуемая форма бланка задания приведена ниже.
438
Таблица А1. Варианты заданий
№ |
Масса |
Высота |
Высота |
Наклоне- |
|
|
перигея, |
апогея, |
ние орби- |
Назначение КА или КК |
|||
вар. |
КА, т |
|||||
км |
км |
ты, град |
|
|||
|
|
|
||||
1 |
0,5 |
567 |
567 |
ССО |
КА наблюдения |
|
2 |
0,5 |
680 |
680 |
ССО |
КА наблюдения |
|
3 |
1,0 |
670 |
670 |
ССО |
КА наблюдения |
|
4 |
1,0 |
350 |
1300 |
37 |
КА наблюдения |
|
5 |
1,0 |
2000 |
2000 |
ССО |
КА наблюдения |
|
6 |
1,0 |
500 |
20000 |
65 |
КА связи |
|
7 |
1,5 |
600 |
40000 |
62,8 |
Исследовательский КА |
|
8 |
1,5 |
20000 |
20000 |
64 |
Метеорологический КА |
|
9 |
1,5 |
35786 |
35786 |
0 |
Стационарный КА |
|
10 |
2 |
500 |
200000 |
0 |
Исследовательский КА |
|
11 |
2 |
650 |
40000 |
51 |
Исследовательский КА |
|
12 |
2 |
35786 |
40000 |
0 |
Стационарный КА |
|
13 |
3 |
650 |
40000 |
51 |
Исследовательский КА |
|
14 |
3 |
35786 |
35786 |
0 |
Стационарный КА |
|
15 |
4 |
600 |
35786 |
62,8 |
Исследовательский КА |
|
16 |
3 |
574 |
574 |
97,7 |
КА наблюдения |
|
17 |
5 |
35786 |
35786 |
0 |
Стационарный КА |
|
18 |
5 |
500 |
20000 |
65 |
КА связи |
|
19 |
6 |
350 |
1000 |
63 |
КА наблюдения |
|
20 |
6 |
730 |
730 |
98,3 |
КА наблюдения |
|
21 |
7 |
2000 |
2000 |
ССО |
КА наблюдения |
|
22 |
7 |
500 |
500 |
64 |
Пилотируемый КА |
|
23 |
8 |
500 |
500 |
64 |
Пилотируемый КА |
|
24 |
10 |
500 |
500 |
64 |
Пилотируемый КА |
|
25 |
20 |
400 |
400 |
51,6 |
Пилотируемый КА |
|
26 |
15 |
500 |
500 |
64 |
Грузовой корабль |
|
27 |
25 |
400 |
400 |
51,6 |
Модуль МКС |
|
28 |
20 |
200 |
200 |
0 |
КК для полета к Венере |
|
29 |
25 |
500 |
500 |
64 |
Модуль МКС |
|
30 |
30 |
200 |
200 |
51,6 |
КК для полета к Марсу |
|
31 |
30 |
500 |
500 |
51,6 |
Модуль МКС |
|
32 |
30 |
200 |
200 |
64 |
КК для полета к Луне |
|
33 |
40 |
500 |
500 |
51,6 |
Модуль МКС |
|
34 |
40 |
200 |
200 |
64 |
КК для полёта к Юпитеру |
|
35 |
50 |
500 |
500 |
51,6 |
Модуль МКС |
|
36 |
50 |
200 |
200 |
55 |
КК для полета к Венере |
|
37 |
70 |
200 |
500 |
51,6 |
Модуль МКС |
|
38 |
70 |
200 |
200 |
51,6 |
КК для полета к Марсу |
|
39 |
100 |
500 |
200 |
51,6 |
Модуль МКС |
|
40 |
100 |
200 |
200 |
51,6 |
КК для полета к Луне |
Примечание. ССО - солнечно-синхронная орбита
439
Кафедра космического машиностроения
ЗАДАНИЕ на курсовое проектирование по дисциплине
"Автоматизация проектирования и конструирования ЛА" Студент Шумков А.П. Группа 1508 Вариант 22
Спроектировать РН, выводящую КА или КК массой mка = 7 т на орбиту Н = 400 км, Н = 400 км, i = 39,2 град и (или) старту к _______
ПЕРЕЧЕНЬ ВОПРОСОВ, ПОДЛЕЖАЩИХ РАЗРАБОТКЕ
1.Провести сбор и обработку статистических данных по РН.
2.Разработать тактико-технические требования проектируемой РН.
3.Рассчитать потребную характеристическую скорость.
4.Осуществить выбор топлива по критерию минимума относительной массы полезной нагрузки и по комплексному критерию.
5.Определить стартовую массу ракеты, количество ступеней и оптимальное распределение масс по ракетным блокам.
6.Вычислить предварительные объемно-габаритные характеристики РН и разработать компоновочную схему РН.
7.Разработать твердотельную модель РН в системе Solidworks.
8.Рассчитать массы основных элементов конструкции РН по статистическим зависимостям и составить предварительную массовую сводку.
9.Рассчитать координаты центра масс и моментов инерции РН с учетом расхода топлива первой ступени (центровочная ведомость).
10.Обосновать и выбрать состав бортовых систем РН. Разработать предложения по пневмогидравлической системе и системе разделения.
11.Провести описание конструкции и функционирования РН в полёте, системы разделения и бортовых систем РН.
12.Оформить пояснительную записку в соответствии с СТП СГАУ.

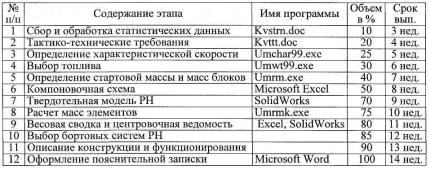

Сроки разработки и трудоемкость выполнения отдельных этапов
Преподаватель ______________ В.И.Куренков
Дата выдачи задания 14.02.14
440
