Продолжение табл. 5.7

Наименование пунктов

Обоснование

8. Конструктивные требования

8.1. Соединение ступеней - последователь-

Решение Генерального

ное

конструктора.

8.2. Длина ракеты - не более 57 м

Результаты расчета

(Вначале - по прототипам)

8.3. Длина ракетного блока первой ступени

Результаты расчета

не более 28 м

(Вначале - по прототипам)

8.4. Диаметр ракетных блоков – 4,0 м

Результаты расчета

(Вначале - по прототипам)

8.5. Предельный диаметр ракеты в собран-

Габаритные ограничения

ном виде не более 4,0 м

МИК, оборудования, СК

8.6. Обеспечить прочность ракеты при ко-

Требования

ОТТ

в части

эффициенте безопасности:

конструктивных

требова-

- для баков 1,5;

ний по прочности

- для баллонов 2,0;

- для сухих отсеков 1,2;

- для ответственных силовых узлов 2,0

8.7. Двигатели на жидком топливе

Обеспечение точности

выведения КА

8.8. Топливо:

Опыт эксплуатации.

первая ступень:

Низкая стоимость.

окислитель - жидкий кислород;

горючее – керосин РГ-1;

вторая ступень:

окислитель - жидкий кислород;

горючее – жидкий водород;

третья ступень:

окислитель - жидкий кислород;

горючее – жидкий водород

8.9. Баки РН должны быть герметичными.

Требования

нормативно-

При проверке герметичности допустимо

технической

документации

натекание не более 2 10 7

Вт

на герметичность баков

8.10. Для негерметичных отсеков приме-

нять высокопрочные

несвариваемые

сплавы

8.11. Для негерметичных отсеков допус-

Низкая удельная масса

кается применение композиционных ма-

териалов

8.12. Негерметичные отсеки РН и стыки

Требования ОТТ

должны быть пылевлагонепроницаемы

8.13. Использовать теплозащиту на дни-

Предохранение от конден-

щах баков с криогенными компонентами

сации влаги в межбаковых и

топлива

переходных отсеках

111

Окончание табл. 5.7

Наименование пунктов

Обоснование

8.14. Использовать теплозащитные по-

Обеспечение теплового ре-

крытия на конусных поверхностях ГО и

жима при полете РН

переходных отсеках РН

9. Технико-экономические требования

9.1. Стоимость затрат на разработку с

2000000 тыс. руб.

учетом затрат на наземный комплекс

9.2. Стоимость изготовления опытного

800000 тыс. руб.

образца, предназначенного для ЛКИ

9.3. Затраты на обеспечение пуска

300000 тыс. руб.

9.4. Предполагаемые объёмы изготовле-

Результаты маркетинговых

ния РН в серийном производстве - 12 из-

исследований по анализу

делий в год

рынка

9.5. Предусмотреть изготовление ракеты

Низкая стоимость

на универсальном оборудовании

9.6. Допустимо использование в произ-

Решение главного технолога

водстве уникального оборудования

10. Требования к составным частям РН

10.1. Система наведения - активная, ра-

Малая масса.

диолокационная с использованием БЦВМ

Расширенные возможности

11. Требования к сырью, материалам и

комплектующим

Применять только материалы отечест-

Независимость от иностран-

венного производства

ных производителей

Виды полетов

V потр , км/c

X

1.

Выведение на низкую круговую орбиту

9,2-10

2.

Выведение КА на эллиптическую орбиту с апогеем 40-

12,3-12,8

60 тыс. км

3.

Выведение КА на стационарную орбиту

13,7-14,6

4.

Выведение КА за пределы сферы действия Земли (ис-

12,5-13

кусственная планета)

5.

Облет Луны

12,5-13,5

6.

Выведение КА на селеноцентрическую орбиту (спутник

13,8-14,5

Луны)

7.

Полет КА к Луне с посадкой на ее поверхность

15,5-16,5

8.

Осуществление Лунной экспедиции с возвращением на

18,5-19,5

Землю (с торможением атмосферой)

9.

Пролет КА вблизи Марса (Венеры) или полет с посад-

13,5-14,5

кой на Марс (Венеру) с торможением атмосферой

10. Осуществление Марсианской экспедиции с возвраще-

22-24

нием к Земле (с торможением атмосферой)

11. Выход КА за пределы Солнечной системы

18,5-19

n

VXпотр VXпотрид

VG VA VR Vi Vупр ,

(6.1)

i 1

где V потр

- идеальная потребная характеристическая скорость;

X ид

n – количество маневров.

На первых этапах приближения можно принять

VG VA VR Vупр 1350...1650 м / с .

(6.2)

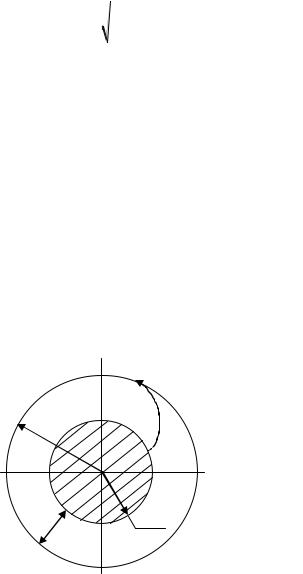

VXпотрид

2 r

З

OO

1

RЗ

rоо
