Материал: Организация ремонта вагонов в депо

Подставим коэффициенты при неизвестных в систему канонических уравнений, сократив все значения на .

Решив систему, получим значения коэффициентов: Х1 = -32,973 кН, Х2 = -12,619 кН, Х3 = 61,853 кН.

Для проверки правильности вычисления неизвестных, подставим полученные значения в одно из уравнений системы

;

.

Определим погрешность решения

.

Следовательно, система канонических уравнений решена верно.

Умножив каждую из эпюр  на соответствующий коэффициент Х1 , Х2 , Х3, и сложив их с грузовой эпюрой, получим окончательную эпюру изгибающих моментов (рисунки 3.10-3.13).

Рисунок 3.9 - Эпюра изгибающих моментов  (кНм)

Рисунок 3.10 - Эпюра изгибающих моментов  (кНм)

Рисунок 3.11 - Эпюра изгибающих моментов  (кНм)

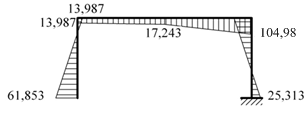

Рисунок 3.12 - Окончательная эпюра изгибающих моментов (кНм)

Максимальные нормальные напряжения определим по формуле

, (3.2)

где  МПа - допускаемые напряжения для Ст.3.

Максимальный изгибающий момент на стойке составляет 104,98 кНм, а на ригеле 104,98 кНм. Подставив эти значения в формулу (3.2), определим нормальные напряжения:

-   стойка

 МПа < 208 МПа;

-   ригель

 МПа < 208 МПа.

Полученные максимальные напряжения не превышают предел текучести. Запас прочности составляет:

-   на стойке

;

-   на ригеле

.

Учитывая, что конструкция может испытывать дополнительные нагрузки, вследствие подачи большего давления, считаем, что повышенный запас прочности оправдан.

3.3 Проверка положения фрикционного клина с помощью стенда

Последовательность технологических операций при проверке положения фрикционного клина с помощью стенда для нагружения тележки перед подкаткой под вагон следующая:

1   Перед подачей тележки на позицию проверки силовой цилиндр необходимо выдвинуть в среднее положение и зафиксировать фиксатором 2;

2       Оператор должен проверить, что поршень цилиндра находится в крайнем верхнем положении;

         Тележку устанавливают под раму пресса, визуально совместив подпятник тележки с нажимной пятой пресса и закрепляют специальными башмаками;

         Подают воздух в цилиндр, уравновешивая давление воздуха до 5,3 кгс/см;

         Производят нагружение тележки. Контроль величины давления осуществляют по манометру;

         Производят замеры величины завышения (занижения) клина.

После проведения замеров и прекращения подачи давления тележка выкатывается с позиции и подается следующая.

4. Пожаробезопасность в депо

.1 Расчет сил и средств для тушения пожара в депо

Расчеты сил и средств выполняют в следующих случаях:

−   при определении требуемого количества сил и средств на тушение пожара;

−       при оперативно-тактическом изучении объекта;

−       при разработке планов тушения пожаров;

−       при подготовке пожарно-тактических учений и занятий;

−       при проведении экспериментальных работ по определению эффективности средств тушения;

−       в процессе исследования пожара для оценки действий РТП и подразделений.

Расчет сил и средств для тушения пожаров твердых горючих веществ и материалов водой (распространяющийся пожар)

Исходные данные для расчета сил и средств:

−       характеристика объекта (геометрические размеры, характер пожарной нагрузки и ее размещение на объекте, размещение водоисточников относительно объекта);

−       время с момента возникновения пожара до сообщения о нем (зависит от наличия на объекте вида средств охраны, средств связи и сигнализации, правильности действий лиц, обнаруживших пожар и т.д.);

−       линейная скорость распространения пожара Vл=0,5;

−       силы и средства, предусмотренные расписанием выездов и время их сосредоточения;

−       интенсивность подачи огнетушащих средств Iтр.

1) Определение времени развития пожара на различные моменты времени.

Выделяются следующие стадии развития пожара:

−   1, 2 стадии свободного развития пожара, причем на 1 стадии (t до 10 мин) линейная скорость распространения принимается равной 50% ее максимального значения (табличного), характерного для данной категории объектов, а с момента времени более 10 мин она принимается равной максимальному значению;

−   3 стадия характеризуется началом введения первых стволов на тушение пожара, в результате чего линейная скорость распространения пожара уменьшается, поэтому в промежутке времени с момента введения первых стволов до момента ограничения распространения пожара (момент локализации), ее значение принимается равным 0,5Vл;

−   4 стадия - ликвидация пожара.

, (мин.),

где tсв - время свободного развития пожара на момент прибытия подразделения;

tобн - время развития пожара с момента его возникновения до момента его обнаружения (2 мин - при наличии АПС или АУПТ, 2-5 мин - при наличии круглосуточного дежурства, 5 мин. - во всех остальных случаях);

tсооб - время сообщения о пожаре в пожарную охрану (1 мин. - если телефон находится в помещении дежурного, 2 мин. - если телефон в другом помещении);

tсб - время сбора личного состава по тревоге(1 мин.);

tсл - время следования пожарного подразделения (2 мин на 1 км пути);

tбр - время боевого развертывания (3 мин. при подаче 1-го ствола, 5 мин. в остальных случаях).

По расчету:

2) Определение расстояния R, пройденного фронтом горения, за время t.

 (м);

где tсв - время свободного развития,

По расчету:

) Определение площади пожара.

Площадь пожара Sп - это площадь проекции зоны горения на горизонтальную или (реже) на вертикальную плоскость. При горении на нескольких этажах за площадь пожара принимают суммарную площадь пожара на каждом этаже.

Периметр пожара Рп - это периметр площади пожара.

Фронт пожара Фп - это часть периметра пожара в направлении (направлениях) распространения горения.

Для определения формы площади пожара следует вычертить схему объекта в масштабе и от места возникновения пожара отложить в масштабе величину пути R, пройденного огнем во все возможные стороны.

При этом принято выделять три варианта формы площади пожара:

− круговую (рисунок 4.1);

−       угловую (рисунок 4.2, 4.3);

−       прямоугольную (рисунок 4.4).

Рисунок 4.1 - Круговая форма площади пожара.

Рисунок 4.2 - Угловая форма площади пожара с углом 90º

Рисунок 4.3 - Угловая форма площади пожара с углом 180º

а) в двух; б) в одном направлениях

Рисунок 4.4 - Прямоугольная форма площади пожара с развитием:

Рисунок 4.5 - Изменение формы площади пожара при достижении фронтом пламени ограждающей конструкции из угловой (а) в прямоугольную (б).

При прогнозировании развития пожара следует учитывать, что форма площади пожара может меняться. Так, при достижении фронтом пламени ограждающей конструкции или края площадки, принято считать, что фронт пожара спрямляется и форма площади пожара изменяется (Рисунок 4.5).

Площадь пожара при круговой форме развития пожара.

(м²),

где k = 1 - при круговой форме развития пожара.

По расчету:

) Определение площади тушения пожара.

Площадь тушения Sт - это часть площади пожара, на которую осуществляется эффективное воздействие огнетушащими веществами.

Для практических расчетов используется параметр, называемый глубиной тушения hт, который равен для ручных стволов hт = 5 м, для лафетных hт = 10 м.

Тушение пожара производят, вводя стволы либо со всех сторон пожара - по периметру пожара (рисунок 4.6), либо на одном или нескольких направлениях, как правило, по фронту пожара (рисунок 4.7).

Рисунок 4.6 - Тушение по периметру пожара

Рисунок 4.7 - Тушение по фронту пожара

В некоторых случаях пожарные подразделения не могут подать огнетушащее средство одновременно на всю площадь пожара, например, при недостатке сил и средств, тогда тушение осуществляется по фронту распространяющегося пожара. При этом пожар локализуется на решающем направлении, а затем осуществляется процесс его тушения на других направлениях

Площадь тушения пожара по периметру при круговой форме развития пожара.

, (м2),

где ,

 - глубина тушения стволов (для ручных стволов - 5м, для лафетных -  10 м).

По расчету:

) Определение требуемого расхода воды на тушение пожара.

 - при , (л/с)

По расчету:

Интенсивность подачи огнетушащих веществ Iтр - это количество огнетушащего вещества, подаваемое за единицу времени на единицу расчетного параметра (Iтр=0,15).

Различают следующие виды интенсивности:

Линейная - когда в качестве расчетного принят линейный параметр: например, фронт или периметр. Единицы измерения - л/с∙м. Линейная интенсивность используется, например, при определении количества стволов на охлаждение горящих и соседних с горящим резервуаров с нефтепродуктами.

Поверхностная - когда в качестве расчетного параметра принята площадь тушения пожара. Единицы измерения - л/с∙м². Поверхностная интенсивность используется в практике пожаротушения наиболее часто, так как для тушения пожаров в большинстве случаев используется вода, которая тушит пожар по поверхности горящих материалов.

Объемная - когда в качестве расчетного параметра принят объем тушения. Единицы измерения - л/с∙м³. Объемная интенсивность используется, преимущественно, при объемном тушении пожаров, например, инертными газами.

Требуемая Iтр - количество огнетушащего вещества, которое необходимо подавать за единицу времени на единицу расчетного параметра тушения. Определяется требуемая интенсивность на основе расчетов, экспериментов, статистических данных по результатам тушения реальных пожаров и т.д.

Фактическая Iф - количество огнетушащего вещества, которое фактически подано за единицу времени на единицу расчетного параметра тушения.

6) Определение требуемого количества стволов на тушение.

 - по требуемому расходу воды,

По расчету:

) Определение требуемого количества отделений для подачи стволов на тушение.

,

где nст.отд - количество стволов, которое может подать одно отделение.

По расчету:

) Определение требуемого расхода воды на защиту конструкций.

 (л/с),

где Sз - защищаемая площадь (перекрытия, покрытия, стены, перегородки, оборудование и т.п.),

- интенсивность подачи воды на защиту.

По расчету:

)Определение требуемого количества стволов на защиту конструкций.

,

По расчету:

Также количество стволов часто определяется без аналитического расчета из тактических соображений, исходя из мест размещения стволов и количества защищаемых объектов, например, на каждую ферму по одному лафетному стволу, в каждое смежное помещение по стволу РС-50.

) Определение требуемого количества отделений для подачи стволов на защиту конструкций.

По расчету:

) Определение требуемого количества отделений для выполнения других работ (эвакуация людей, мат. ценностей, вскрытия и разборки конструкций).

где N гдзс − количество звеньев ГДЗС ("3" − состав звена ГДЗС − 3 человека)

N ствА − количество работающих на тушении и защите стволов РС-70, "2" − два человека, работающих с каждым стволом. При этом не учитываются те стволы РС-70, с которыми работают звенья ГДЗС;

NтствБ − количество работающих на тушений пожара стволов РСК- 50, "1" − один человек, работающий с каждым стволом. При этом не учитываются те стволы PCK-50, с которыми работают звенья ГДЗС,зствБ − количество работающих на защите объекта стволов РСК - 50, "2" − два человека, работающих с каждым стволом. При этом не учитываются те стволы РСК-50, с которыми работают звенья ГДЗС, производящие защиту объекта,
