Материал: Организация беспроводного доступа в сельском районе с использованием технологии LTE

Рисунок 1.4 - Передача данных с помощью технологии SC-FDMA

Для исключения взаимного влияния пользователей в линии «вверх» сети E-UTRAN вводятся циклические префиксы, а также используются эффективные эквалайзеры в приемных устройствах.

Распределение частотного ресурса между абонентами осуществляется ресурсными блоками, каждому из которых соответствует полоса частот 180 кГц, что при разносе между соседними поднесущими частотами в 15 кГц соответствует 12 поднесущим.

Максимальное количество доступных ресурсных блоков зависит от выделения системе диапазона частот, значение которого может доходить до 20 МГц. В линии «вверх» сети LTE E-UTRAN используются три физических и два транспортных каналов:

·  PRACH (Physical Random Access Channel) - физический канал произвольного доступа;

·        PUCCH (Physical Uplink Control Channel) - физический канал управления «вверх»;

·        PUSCH (Physical Uplink Shared Channel) - физический распределительный транспортный канал линии «вверх»;

·        RACH (Random Access Channel) - транспортный канал случайного доступа;

·        UL-SCH (Uplink Shared Channel) - совмещенный канал линии «вверх».

1.5 Радиочастотный спектр технологии LTE

Рабочими группами Партнерского проекта 3GPP и ETSI в технических спецификациях для LTE определены 17 полос радиочастот для режима частотного дуплекса FDD и 8 полос для режима временного дуплекса TDD, которые показаны в таблице 1.1.

Таблица 1.1- Диапазоны частот для сети радиодоступа E-UTRA

Из таблицы видно, что диапазоны, предназначенные для развития сетей LTE, уже освоены или осваиваются в России для работы сетей мобильной связи и беспроводного доступа различных технологий. Поэтому, создание в России LTE-сетей сопровождается трудностями с выбором и получением разрешения на использование частотного диапазона. Таким образом, будущее внедрения сетей LTE в России связано с необходимостью реформирования использования радиочастотного спектра на основе национальных процедур его высвобождения и перепланирования.

Распоряжением Правительства Российской Федерации от 21 января 2011 года № 57-р распределены полосы частот для перспективных радиотехнологий, включая LTE. Это диапазоны 800 - 900 МГц; 2,3 - 2,4 ГГц; 2,5 - 2,7 ГГц. 8 сентября 2011 года на заседании Государственной комиссии по радиочастотам (ГКРЧ) полосы радиочастот 791 - 862 МГц,

- 2690 МГц, 2300 - 2400 МГц определены для создания на территории Российской Федерации сетей связи LTE и последующих его модификаций.

1.6 Взаимодействие стандарта LTE с UMTS/GSM и стандартами не-3GPP

Поддержка мобильности абонентского терминала при его перемещении из зоны обслуживания одной сети в зону обслуживания другой - является важной задачей, возникающей при взаимодействии сети LTE с сетями мобильной связи стандартов 3GPP (UMTS/GSM/HSPA+). Взаимодействие сети LTE с сетями 3GPP заключается в обеспечении дискретной мобильности (роуминга) и обеспечения непрерывной мобильной связи (хэндовера).

Основными интерфейсами взаимодействия сети LTE с сетями 3GPP являются интерфейсы S3, S4 и S12. Данные интерфейсы обеспечивают взаимодействие логического элемента управления мобильностью MME и шлюза S-GW сети LTE с сервисным узлом SGSN сетей 3G с помощью туннельного протокола GTP (GPRS Tunnelling Protoсol). Протокол GTP предназначен для передачи данных плоскости управления (протокол GTP-C) и для передачи данных плоскости пользователя (протокол GTP-U). В условиях роуминга шлюз S-GW визитной сети взаимодействует с шлюзом

P-GW (шлюз взаимодействия с пакетными сетями) домашней сети.

Взаимодействие сети LTE с другими 3GPP для оказания традиционных услуг телефонии осуществляется с помощью как традиционной технологии коммутации каналов (TDM), так и технологии коммутации пакетов на базе сервисной подсистемы IMS.

Хэндовер между сетью LTE и другой сетью 3GPP при осуществлении голосового вызова происходит с помощью взаимодействия логического элемента MME с сервером MSC по интерфейсу Sv в случае вызовов из сети LTE в традиционный домен коммутации каналов (CS-домен); и с помощью взаимодействия логического элемента MME с узлом SGSN по интерфейсу S3 в случак голосового вызова из сети LTE в домен коммутации пакетов (PS-домен).

Взаимодействие сети LTE с сетями не-3GPP разделяется на взаимодействие с сетями с гарантированной безопасностью - «надежными» и взаимодействие с сетями с негарантированной безопасностью - «ненадежными». В качестве «надежных» сетей могут выступать присоединенные сети других стандартов (cdma2000, WiMAX), в качестве «ненадежных» - публичные IP-сети Интернета. Взаимодействие сети LTE с «надежными» сетями стандартов не-3GPP осуществляется посредством шлюза P-GW, взаимодействие с «ненадежными» сетями - посредством шлюза ePDG.

С учетом концепции построения базовой сети EPC «все через IP» мобильность абонентского терминала при взаимодействии сети LTE с сетями не-3GPP основана на протоколах управления мобильностью в IP-сетях:

·        протоколы управления мобильностью на базе хостов - HBM (Host Based Mobility) - MIPv4, DSMIPv6;

·        протоколы управления мобильностью на базе сети - NBM (Network Based Mobility) - PMIPv6.

Идентификация абонентского терминала по IP-адресу и маршрутизация осуществляется так же как в IP-сетях.

1.7 Использование технологии MIMO в сетях LTE

Технология MIMO в сетях LTE играет одну из важных ролей в обеспечении высоких скоростей передачи данных.

MIMO (Multiple Input Multiple Output - множественный вход - множественный выход) - технология, которая представляет собой беспроводной доступ, предусматривающая использование нескольких передатчиков и приемников для одновременной передачи большего количества данных. Технология MIMO использует эффект передачи радиоволн, называемый многолучевым распространением, когда передаваемые сигналы отражаются от множества объектов и препятствий и принимающая антенна воспринимает сигналы под разными углами и в разное время. С применением технологии MIMO становится возможным увеличить помехоустойчивость каналов связи, уменьшить относительное число битов, принятых с ошибкой. Работа систем MIMO может быть организована по двум принципам: по принципу пространственного уплотнения и по принципу пространственно-временного кодирования.

В первом случае различные передающие антенны передают различные части блока информационных символов или различные информационные блоки. Передача данных ведется параллельно с двух или с четырех антенн. На приемной стороне производится прием и разделение сигналов различных антенн. Во втором случае, со всех передающих антенн осуществляется передача одного и того же потока данных с использованием схем предварительного кодирования.

Антенные конфигурации технологии MIMO могут принимать симметричные (2×2, 4×4) и несимметричные (1×2, 2×4) значения. На рисунке 1.4 показана структурная схема MIMO-системы с двумя передающими и двумя принимающими антеннами, реализованная по принципу пространственно-временного кодирования.

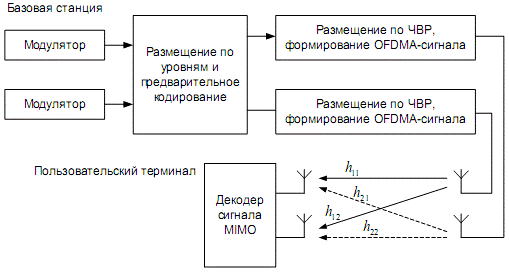

Рисунок 1.5 Структурная схема MIMO-системы 2×2

1.8 Спектр услуг, предоставляемых сетями LTE

Услуги, предоставляемые сетями LTE, имеют более широкий спектр по сравнению с сетями 2G/3G. В первую очередь это связано с высокой пропускной способностью сети и повышенной скоростью передачи данных, а так же с переходом на концепцию «все через IP». Основными услугами, предоставляемых сетью LTE являются следующие:

·        пакетная передача речи;

·        передача Интернет-файлов;

·        доставка электронной почты;

·        передача мультимедийных сообщений;

·        мультимедийное вещание, включающее в себя потоковые услуги, услуги по загрузке файлов, телевизионные услуги;

·        потоковое видео;

·        VoIP и высококачественные видеоконференции;

·        онлайн-игры через мобильные и фиксированные терминалы различных типов;

·        мобильные платежи с высокой передачей реквизитов и идентификационной информации.

2. Технико-экономическое обоснование построения сети LTE в …… районе

При планировании сети LTE, в первую очередь, необходимо определить каким образом будут реализованы решения построения транспортной сети и сети радиодоступа E-UTRA. Примером построения сети LTE может служить схема, показанная на рисунке 2.1.

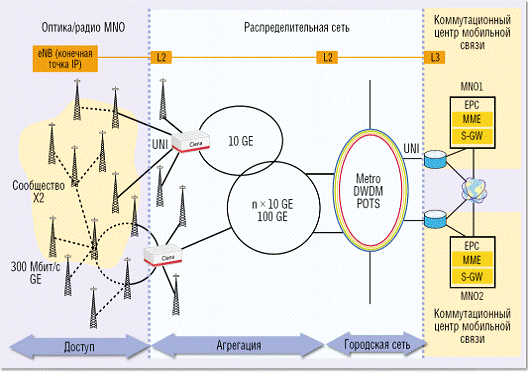

Рисунок 2.1 - Архитектура распределительной сети LTE

Для сравнения выберем три основных варианта организации связи:

.        Построение сети LTE «с чистого листа». В этом случае компания-оператор связи осуществляет строительство полностью всех объектов связи, которые будут включены в сеть LTE.

.        Построение сети LTE способом аренды всех компонентов связи у сторонних операторов, за исключением оборудования базовых станций. Арендуемыми объектами будут: вышки для базовых станций и все компоненты транспортной сети.

.        Построение сети LTE универсальным способом. Этот вариант включает в себя оба способа построения сети, приведенные выше.

Предположим, что оператором связи, осуществляющим проектирование сети LTE является компания, которая уже занимается предоставлением услуг фиксированной связи и имеющая развитую транспортную сеть в районе планирования. Такой компанией-оператором в ……. районе может выступать ОАО «Ростелеком». В этом случае идеально подходит универсальный способ построения сети LTE.

С учетом собранных данных о наличии существующих линий транспортной сети компании ОАО «Ростелеком» в ….. районе основные затраты на построение сети для различных вариантов организации связи представлены в таблице 2.1.

Таблица 2.1 - Основные затраты на построение сети LTE для различных вариантов организации связи

Из таблицы 2.1 видно, что третий вариант имеет превосходство над другими в плане экономии.

3. РАСЧЕТ ПРОПУСКНОЙ СПОСОБНОСТИ СЕТИ, РАСЧЕТ КОЛИЧЕСТВА ПОТЕНЦИАЛЬНЫХ АБОНЕНТОВ, ВЫБОР ОБОРУДОВАНИЯ ТРАНСПОРТНОЙ СЕТИ

В процессе планирования радиосетей LTE имеется ряд отличий от процесса планирования других технологий беспроводного радиодоступа. Главное отличие - это использование нового типа многостанционного доступа на базе технологии OFDM, в связи с чем появляются новые понятия и изменяются алгоритмы проектирования. Процесс планирования радиосети состоит из двух этапов:

·        формирование максимальной площади покрытия;

·        обеспечение требуемой емкости.

Планирование радиосети LTE будет производиться в сельской местности, а это значит, что плотность абонентов будет невысока и базовые станции должны устанавливаться на максимальном удалении друг от друга с целью закрыть каждой eNB как можно большую территорию. В связи с этим нужно подобрать соответствующий частотный диапазон. В данном случае нужно руководствоваться правилом, что чем ниже частота, тем дальше распространение радиосигнала. Частотный диапазон 791 - 862 МГц вполне подойдет для выполнения этой задачи. Тип дуплекса выберем частотный - FDD.

3.1 Расчет пропускной способности сети. Расчет количества потенциальных абонентов

Пропускную способность, или емкость, сети оценивают, базируясь на средних значениях спектральной эффективности соты в определенных условиях.

Спектральная эффективность систем мобильной связи представляет собой показатель, вычисляемый как отношение скорости передачи данных на 1 Гц используемой полосы частот (бит/с/Гц). Спектральная эффективность является показателем эффективности использования частотного ресурса, а также характеризует скорость передачи информации в заданной полосе частот.

Спектральная эффективность может рассчитываться как отношение скорости передачи данных всех абонентов сети в определенной географической области (соте, зоне) на 1 Гц полосы частот (бит/с/Гц/сота), а также как отношение максимальной пропускной способности сети к ширине полосы одного частотного канала.

Средняя спектральная эффективность для сети LTE, ширина полосы частот которой равна 20 МГц, для частотного типа дуплекса FDD на основании 3GPP Release 9 для разных конфигураций MIMO, представлена в таблице 3.1.

Таблица 3.1 - Средняя спектральная эффективность для сети LTE

Для системы FDD средняя пропускная способность 1 сектора eNB может быть получена путем прямого умножения ширины канала на спектральную эффективность канала:

                                                                                       (3.1)
