Материал: Организация беспроводного доступа в сельском районе с использованием технологии LTE

R = (Пч/К) · 100%                                                                         (9.21)

R = (10018439/26874894) · 100% = 38%.

9.2 Второй этап строительства сети LTE в ………… районе

На втором этапе строительства сети LTE в ………… районе будут реализованы следующие мероприятия:

·    строительство радиобашни, установка контейнера для размещения оборудования БС, ввод в эксплуатацию БС в населенных пунктах:………………………………………...

·        строительство волоконно-оптической линии связи на участке……………………..

9.2.1 Оценка инвестиционных составляющих по второму этапу

Расчет стоимости капитальных вложений на втором этапе строительства сети LTE в ……… районе ведется аналогично разделу 9.1.1, а результаты сведены в таблицу 9.6.

Таблица 9.6 - Расчет стоимости капитальных вложений на втором этапе

Расчет годовых эксплуатационных расходов на втором этапе проводится по формулам (9.2 - 9.10), а полученные данные сведены в таблицу 9.7. Состав обслуживающего персонала остается тот же.

.7 - Расчет годовых эксплуатационных расходов на втором этапе строительства сети LTE в …………. районе

Расчет тарифных доходов производится по формулам (9.11 - 9.15), а полученные данные сведены в таблицу 9.8. При расчете допустим, что стоимость тарифных планов не изменилась, а прирост числа абонентов, пользующихся услугой доступа в сеть Интернет с помощью USB-LTE модема составил 6%; число абонентов мобильной связи не изменилось.

Таблица 9.8 - Расчет тарифных доходов на втором этапе строительства сети LTE в ………… районе

Расчет оценочных показателей экономической эффективности проведен по формулам (9.16 - 9.21) на каждый год и сведен в таблицу 9.9.

Таблица 9.9 - Погодовой расчет оценочных показателей экономической эффективности

Из таблицы 9.9 видно, что затраты на строительство проектируемой сети LTE в ……….. районе окупятся полностью через 5 лет 2 месяца.

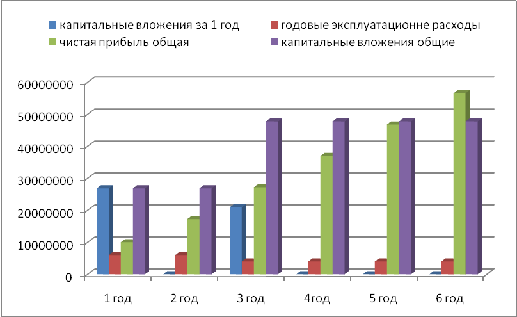

Для лучшего восприятия основные данные представлены в виде диаграммы, показанной на рисунке 9.2.

Рисунок 9.2 - Структура основных экономических показателей

Результаты произведённых расчётов технико-экономических показателей сводим в таблице 9.10.

Таблица 9.10 - Технико-экономические показатели

Полученные технико-экономические показатели свидетельствуют о том, что данный проект по предоставлению беспроводного доступа по технологии LTE в Воткинском районе является экономически эффективным и его реализация целесообразна.

ЗАКЛЮЧЕНИЕ

В дипломном проекте был затронут вопрос организации беспроводного доступа в ………. районе с использованием технологии LTE. Отмечалась важность развития инновационных технологий беспроводной связи и проникновение доступа в сеть Интернет в сельскую местность.

В дипломном проекте дана общая характеристика района планирования сети LTE - ……….. района. Приведено краткое технико-экономическое обоснование планирования сети LTE в ………. районе, в ходе которого выбран «универсальный» вариант строительства сети. Также проведен краткий анализ ситуации предоставления услуг связи жителям ………. района по разным технологиям.

Основу транспортной сети проектируемой сети LTE составляет IP-протокол, который служит для транспортировки трафика сети.

В третьей главе проведен расчет пропускной способности сети. Главным исходным значением расчета явилась спектральная эффективность технологии LTE, которая заявлена в 3GPP Release 9. Пропускная способность планируемой сети составила 1,104 Гбит/с. Частотный диапазон для планируемой сети выбран 791 - 862 МГц, тип дуплекса - частотный FDD. Также проведен расчет количества абонентов, которое сможет обслужить планируемая сеть. В этой же главе проведен выбор оборудования транспортной сети, в ходе которого предпочтение отдалось решению компании «Cisco Systems» для сетей LTE. Транспортная сеть проектируемой сети LTE реализована с помощью оптоволоконных линий передач по технологии Ethernet.

Сделан выбор оптического кабеля. Предпочтение отдано продукции ЗАО НФ «Электропровод». В дипломном проекте используются три вида оптических кабелей: для прокладки в грунте, подвесной и для прокладки в канализации.

В четвертой главе проведен выбор оборудования сети LTE. В качестве управляющего оборудования сети LTE выбрано решение компании «Cisco Systems», которое реализуется с помощью мультисервисной платформы «Cisco ASR 5000 PCS3». В качестве оборудования радиодоступа выбрана базовая станция «Flexi Multiradio» компании «Nokia Siemens Network», которая является наиболее универсальной из тех, что предлагают другие компании-производители базовых станций для сетей LTE. Также проведен выбор оборудования электропитания, в ходе которого произведены расчеты: потребляемой мощности БС, ИБП переменного тока, автоматических выключателей и группы учета, а также расчет контура заземления БС.

Для организации радиодоступа по технологии LTE в ………… районе дипломным проектом проведен расчет зон покрытия радиосвязью. Радиус соты составил примерно 9 км, а площадь покрытия трехсекторного сайта составила примерно 157 км2. Проведено частотно-территориальное деление и показано ситуационное расположение базовых станций на территории ……….. района.

В целях защиты населения от воздействия электромагнитных излучений радиочастотного диапазона в дипломном проекте были рассчитаны границы зон ограничения застройки, максимальная протяженность зон ограничения застройки составила 25,3 м. Санитарно-защитные зоны отсутствуют.

В экономической части дипломного проекта проведен расчет капитальных вложений, которые составили 47809388 рублей, чистая прибыль в год составит 9806505 рублей, рентабельность - 40%. Строительство сети планируется провести в два этапа. Срок окупаемости капитальных затрат составит 5 лет 2 месяца.

В дипломном проекте рассмотрены вопросы экологии, охраны труда и техники безопасности персонала, обслуживающего оборудование беспроводного доступа.

Развитие беспроводных технологий связи за последние десять лет сделало огромный скачок вперед. Скорость предоставления беспроводного доступа возросла в десятки раз. Широкий спектр услуг, высокое качество обслуживания, достаточно высокая мобильность - вот чем отличаются современные беспроводные сети связи. Разработка технологии LTE, я считаю, сделала первый шаг на пути к полному отказу от фиксированной связи в сельской местности.

Строительство сети LTE в ………… районе позволит ОАО «Ростелеком» стать крупнейшим оператором, предоставляющим услуги беспроводного доступа в районе, а также сэкономить значительные денежные средства, так как в будущем отпадет необходимость в модернизации сети фиксированной связи.

СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

1.      Бабаков В. Ю., Вознюк М. А., Михайлов П. А. Сети мобильной связи. Частотно-территориальное планирование. Учебное пособие для ВУЗов. - М: Горячая линия - Телеком, 2007.

.        Вишневский В. М., Портной С. Л., Шахнович И. В. Энциклопедия WiMAX. Путь к 4G. - М.: Техносфера, 2009.

.        Гельгор А. Л. Технология LTE мобильной передачи данных: учебное пособие. - СПб.: Изд-во Политехн. ун-та, 2011.

.        Гольдштейн Б. С., Соколов Н. А., Яновский Г. Г. Сети связи: Учебник для ВУЗов. - СПб.: БХВ - Петербург, 2010.

.        Кааринен Х. Сети UMTS. Архитектура, мобильность, сервисы. - М.: Техносфера, 2007.

.        Печаткин А. В. Системы мобильной связи. Часть 1. - РГАТА, Рыбинск, 2008.

.        Тихвинский В. О., Терентьев С. В., Юрчук А. Б. Сети мобильной связи LTE: технология и архитектура. - М.: Эко-Трендз, 2010.

.        Севастьянов Б.В., Лисина Е.Б. Учебно-методическое пособие для выполнения раздела «Безопасность и экологичность проекта» в дипломном проектировании. - Ижевск: Изд-во ИжГТУ, 2002. - 61 с.

.        Девицына С. Н. Методическое указание по дипломному проектированию по специальностям: «Сети связи и системы коммуникаций». Ижевск.: Изд-во ИжГТУ, 2006.

.        Трибушная В.Х. Учебно-методическое пособие для выполнения раздела «Технико-экономическое обоснование дипломного проекта» - Ижевск: Изд-во ИжГТУ, 2002. - 25 с.

.        Бейли Д., Райт Э. Волоконная оптика, теория и практика. - М.: Кудиц - Пресс, 2008.

.        ГОСТ 464-79, «Заземления для стационарных установок проводной связи, радиорелейных станций, радиотрансляционных узлов и антенн систем коллективного приема телевидения».

.        РД 45.162-2001. Комплексы сетей сотовой и спутниковой подвижной связи общего пользования.

.        Абдул Базит. Расчет сетей LTE. - Хельсинский технологический университет, 2009.

15.    Farooq Khan. LTE for 4G Mobile Broadband. Air Interface Technologies and Perfomance. - Cambridge University Press, 2009.

.        Harri Holma, Antti Toskala. LTE for UMTS. OFDMA and CS-FDMA Based Radio Access. - John Wiley Ltd, 2009.

.        Stefania Sesia. LTE. The UMTS Long Term Evilution. From Theory to Practice. - John Wiley Ltd, 2009.

.        3GPP TS 36 104: «E-UTRA Base Station (BS) radio transmission and reception» (Release 9). April 2011.
