Организация беспроводного доступа в сельском районе с использованием технологии LTE

Дипломной проект

на тему

Организация беспроводного доступа в сельском районе с использованием технологии LTE

Список сокращений

GGP - объединение по разработке стандартов мобильной связи 3-го поколения

Cdma 2000 - стандарт мобильной связи 3-го поколения в эволюционном развитии сетей IS - 95

eNB - базовая станция стандарта LTE

E-UTRAN - сеть радиодоступа стандарта LTE

ETSI - европейский институт телекоммуникационных технологий

FDD - дуплекс с частотным разделением направлений

GERAN - сеть радиодоступа стандарта GSM/EDGE

GSM - глобальная система мобильной связи

HSPA - технология беспроводной широкополосной радиосвязи, использующая пакетную передачу данных в сетях WCDMA/UMTS

IMS - мультимедийная система передачи данных на основе протокола IP

MIMO - технология передачи данных с помощью N антенн и их приема M антеннами

OFDM - технология мультиплексирования с ортогональным частотным разделением каналов

SAE - архитектура ядра сети, разработанная для стандарта LTE

SC-FDMA - множественный доступ с мультиплексированием с частотным разнесением передачи на одной несущей

TDD - дуплекс с временным разделением направлений

UMTS - универсальная мобильная телекоммуникационная система

WCDMA - широкополосный множественный доступ с кодовым разделением каналов

СМР - строительно-монтажные работы

ЧНН - час наибольшей нагрузки

ЦП - циклический префикс

ВВЕДЕНИЕ

Бурное развитие различных технологий связи, как фиксированной, так и мобильной, вызвано, в первую очередь, повышенным интересом людей к сети Интернет. Огромная роль сети Интернет в современном мире обмена информации неоспорима и не нуждается в подтверждении. С помощью глобальной сети люди имеют возможность работать, учиться, общаться, обмениваться данными, просматривать потоковые видеофайлы, прослушивать аудиозаписи, а также пользоваться в режиме онлайн всевозможными услугами коммерческих компаний и государственных учреждений.

В России распространение доступа к сети Интернет вызывает трудности, в первую очередь, по причине обширности территории. В городах нашей страны к глобальной сети может подключиться любой желающий, исходя из своих потребностей, выбрав удовлетворяющий его тариф. При чем у городского жителя есть выбор между проводным и беспроводным доступом. Но в сельской местности дело обстоит намного хуже. Операторы связи не стремятся телефонизировать села и обеспечивать услуги доступа в Интернет, а та связь, что предоставляется, за частую вызывает нарекания. Обеспечение сельской местности высокоскоростным выходом в сеть Интернет является одним из аспектов Федеральной целевой программы «Социальное развитие села до 2015 года». Решение этой задачи приведет к еще более бурному развитию агропромышленного комплекса, повышению качества образования в сельской местности, а так же способствует притоку молодых специалистов всех сфер деятельности в село.

Для решения этой проблемы можно пойти разными путями. Можно использовать для доступа в сеть Интернет спутниковую связь, организовать доступ с помощью проводных линий связи или с помощью мобильной связи. Спутниковый доступ не удовлетворяет скоростью и слишком дорог. Доступ с помощью проводных линий возможен только при наличии на селе цифровых АТС, но по данным Федеральной службы государственной статистики за осень 2011 года цифровизация сельской местности страны составила не более 63% и продвигается медленными темпами. Доступ с помощью мобильной связи стал возможен с приходом стандартов EDGE/GSM и UMTS/HSPA, но скорость первого слишком мала для комфортной работы в сети Интернет, а действие второго зачастую не распространяется на сельскую местность по двум причинам: во-первых, мобильные операторы, в первую очередь, стараются охватить городскую местность и, во-вторых, дальность действия сигнала в диапазоне 1920-2100 МГц не высока, поэтому, чтобы охватить большие территории придется строить огромное количество базовых станций, что экономически не выгодно.

Одним из перспективных вариантов обеспечения сельской местности высокоскоростным доступом в сеть Интернет - это построение сетей сотовой подвижной радиосвязи четвертого поколения (4G). Самым подходящим стандартом 4G для решения этой задачи является технология беспроводного доступа LTE.

LTE (от англ. Long Term Evolution - эволюция в долгосрочной перспективе) - технология построения сетей беспроводной связи, созданная в рамках проекта сотрудничества в создании сетей третьего поколения 3GPP (3G Partnership Project). Основными целями разработки технологии LTE являются: снижение стоимости передачи данных, увеличение скорости передачи данных, возможность предоставления большего спектра услуг по более низкой цене, повышение гибкости сети и использование уже существующих систем мобильной связи. Главное отличие стандарта LTE от других технологий мобильной связи заключается в полном построении сети на базе IP-технологий. Радиоинтерфейс LTE обеспечивает улучшенные технические характеристики, включая максимальную скорость передачи данных более 300 Мбит/с, время задержки пересылки пакетов менее 5 мс, а также значительно более высокую спектральную эффективность по сравнению с существующими стандартами беспроводного мобильного доступа третьего поколения (3G).

В дипломном проекте территориальным объектом, в котором предполагается планировать сеть LTE, я выбрал район ……. республики. Целью данного дипломного проекта является обеспечение большинства населенных пунктов …… района ……. республики устойчивым радиосигналом сети LTE и предоставление жителям высокоскоростного мобильного доступа в сеть Интернет.

В дипломном проекте будут использованы два варианта планирования беспроводных сетей: формирование максимальной площади покрытия и обеспечение требуемой емкости.

1. ОБЗОР И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ТЕХНОЛОГИИ LTE

зона радиопокрытие оптический кабель

1.1 Развитие технологии LTE

Разработка технологии LTE как стандарта официально началась в конце 2004 года. Перед исследователями встал вопрос о выборе технологии физического уровня, которая бы обеспечила высокую скорость передачи данных. Были предложены два варианта: W-CDMA, уже использующуюся в сетях HSPA, и OFDM - новая технология радиоинтерфейса. После проведенных исследований было решено использовать технологию OFDM (Orthogonal frequency-division multiplexing) - мультиплексирование с ортогональным частотным разделением каналов.

В мае 2006 года в рамках проекта 3GPP была создана первая спецификация на радиоинтерфейс E-UTRA (Evolved UMTS Terrestrial Radio Access). Эта спецификация вошла в основу 3GPP Release 7. В декабре 2008 года была утверждена версия стандартов 3GPP Release 8, которая фиксировала архитектурные и функциональные требования к системам LTE. В середине 2009 года появились первые опытные системы на основе LTE. В конце 2009 года шведская телекоммуникационная компания Telia Sonera, совместно с Ericsson объявила о запуске первой в мире коммерческой сети в Стокгольме и Осло.

На сегодняшний день сети стандарта LTE развернуты в более чем 80 странах мира и их число быстро увеличивается.

В России построение сетей стандарта LTE заторможено трудностями в распределении частотного ресурса компаниям-операторам мобильной связи. 20 декабря 2011 г. компания «Скартел» запустила первую в России сеть LTE в городе Новосибирске. Компания «МТС» планирует запустить сеть LTE в городе Москве в июне 2012 г., используя сеть пассивных ВОЛС.

1.2 Краткое рассмотрение основных параметров технологии LTE

Стандарт LTE представляет собой обладающий большой гибкостью эфирный интерфейс. Тип сети носит название E-UTRAN - Evolved Universal Terrestrial Radio Access Network (развивающаяся универсальная наземная сеть радиодоступа). Ниже приведены основные параметры технологии LTE.

.        Технология множественного доступа:

·        прямой канал (Downlink - DL) - OFDMA;

·        обратный канал (Uplink - UL) - SC-FDMA;

.        Рабочий диапазон частот: 450 МГц; 700 МГц; 800 МГц;

МГц; 2,1 ГГц; 2,4 - 2,5 ГГц; 2,6 - 2,7 ГГц.

.        Битовая скорость:

·        прямой канал (DL) MIMO 2TX×2RX: 100 - 300 Мбит/с;

·        обратный канал (UL): 50 - 172,8 Мбит/с.

.        Ширина полосы радиоканала: 1,4 - 20 МГц.

.        Радиус ячейки: 5 - 30 км.

.        Емкость ячейки (количество обслуживаемых абонентов):

·        более 200 пользователей при полосе 5 МГц;

·        более 400 пользователей при полосе больше 5 МГц.

.        Мобильность: скорость перемещения до 250 км/ч.

.        Параметры MIMO:

·        прямой канал (DL): 2TX×2RX, 4TX×4RX;

·        обратный канал (UL): 2TX×2RX.

.        Заначение задержки (latency): 5мс.

.        Спектральная эффективность: 5 бит/сек/Гц.

.        Поддерживаемые типы модуляции:

·        прямой канал (DL): 64 QAM, QPSK, 16 QAM.

·        обратный канал (UL): QPSK, 16 QAM.

.        Дуплексное разделение каналов: FDD, TDD.

1.3 Сетевая архитектура стандарта LTE

Архитектура сети LTE разработана таким образом, чтобы обеспечить поддержку пакетного трафика с «бесшовной» мобильностью, минимальными задержками доставки пакетов и высокими показателями качества обслуживания. Основной целью разработчиков стандарта LTE были максимально возможное упрощение структуры сети и исключение дублирующих функций сетевых протоколов, характерных для системы 3G UMTS.

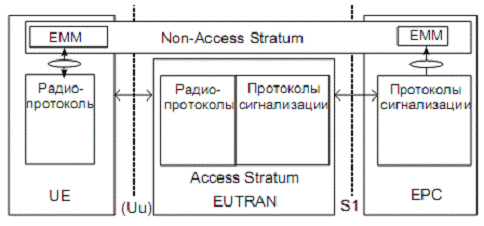

Рисунок 1.1- Обобщенная структура сети LTE

В архитектуре стандарта LTE все сетевое взаимодействие происходит между двумя узлами: базовой станцией (eNB) и блоком управления мобильностью (MME), который включает в себя сетевой шлюз GW (Gateway).

На физическом уровне сеть LTE состоит из двух компонентов: сети радиодоступа E-UTRAN и базовой сети SAE (System Architecture Evolution).

Сеть E-UTRAN состоит из базовых станций eNB. Базовые станции являются элементами полносвязной сети и соединены между собой по принципу «каждый с каждым». Каждая eNB имеет интерфейс S1 с базовой сетью SAE, построенной по принципу коммутации пакетов. На eNB в сетях LTE возложены следующие функции: управление радиоресурсами, шифрование потока пользовательских данных, маршрутизация в пользовательской плоскости пакетов данных по направлению к обслуживающему шлюзу, диспетчеризация и передача вызывной и вещательной информации, измерение и составление отчетов для управления мобильностью.

Рисунок 1.2 - Архитектура базовой сети SAE

Базовая сеть SAE, называемая еще EPC (Evolved Packet Core), содержит узлы MME/UPE, состоящие из логических элементов ММЕ и UPE. Логический элемент MME (Mobility Management Entity) отвечает за решение задач управления мобильностью абонентского терминала и взаимодействует с базовыми станциями с помощью протоколов плоскости управления C-plane. Кроме этого, MME распределяет сообщения вызова (paging) к eNB, управляет протоколами плоскости управления, назначает идентификаторы абонентским терминалам, обеспечивает безопасность сети, проверяет подлинность сообщений абонентов и управляет роумингом.

Логический элемент UPE (User Plane Entity) отвечает за передачу данных пользователей согласно протоколам плоскости пользователя U-plane. Элемент UPE выполняет следующие функции: сжатие заголовков IP-протоколов, шифрование потоков данных, терминацию пакетов данных.

Архитектура базовой сети SAE представляет собой пакетный PS-домен системы LTE, который предоставляет как голосовые, так и всю совокупность IP-услуг на основе технологий пакетной коммутации данных. В основу базовой сети SAE положена концепция «все через IP» и то обстоятельство, что доступ к ней может осуществляться как через сети радиодоступа второго и третьего поколений (UTRAN/GERAN), так и через сети не-3GPP (WiMAX, Wi-Fi), а так же через сети, использующие проводные IP-технологии (ADSL+, FTTH).

1.4 Радиоинтерфейс сети LTE

Радиоинтерфейс сети LTE E-UTRAN поддерживает оба метода дуплексного разнесения каналов: частотный FDD и временной TDD. Функционирование сетей LTE может осуществляться в частотных диапазонах с различной шириной. Сигналы нисходящего и восходящего направлений могут занимать полосы от 1,4 до 20 МГц в зависимости от количества активных ресурсных блоков. Передача информации в восходящем и нисходящем направлениях организована в кадрах, длительность которых равна 10 мс. Кадры подразделяются на более мелкие временные структуры - слоты.

В режиме с частотным разнесением FDD кадр делится на 20 слотов, нумеруемые от нулевого до 19-го, каждый из которых имеет длительность 0,5 мс. В режиме FDD временной ресурс в пределах кадра разделен пополам для передачи в противоположных направлениях. Физические каналы в режиме FDD в противоположных направлениях имеют обязательный дуплексный разнос. Режим временного разнесения каналов TDD имеет асинхронную природу. Передача данных в режиме TDD происходит одновременно в обоих направлениях в одном диапазоне частот.

Особенностью радиоинтерфейса в линии «вниз» сети E-UTRAN является использование технологии множественного доступа OFDMA - мультиплексирование с ортогональным частотным разделением. Одна из основных целей использования технологии OFDMA является борьба с помехами, вызванных многолучевым распространением сигнала, так как OFDM-сигнал рассматривается как множество медленно модулируемых узкополосных сигналов, а не как один быстро модулируемый широкополосный сигнал. Технология OFDM основана на формировании многочастотного сигнала, состоящего из множества поднесущих частот. При формировании OFDM-сигнала поток последовательных информационных символов длительностью Ти/N разбивается на блоки, содержащие N символов; Ти - длительность одного символа. Блок последовательных информационных символов преобразуется в блок параллельных символов, в котором каждый информационный символ соответствует определенной частоте многочастотного сигнала.

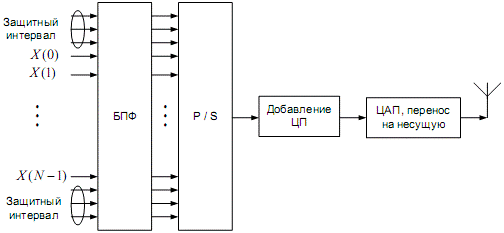

Рисунок 1.3 - Структурная схема формирования OFDM-сигнала

В линии «вниз» сети E-UTRAN применяют следующие виды модуляции: QPSK, 16 QAM, 64 QAM. При формировании OFDM/QAM-сигнала используется дискретное обратное быстрое преобразование Фурье(ОБПФ). Формирование OFDM-сигнала в передатчике базовой станции сети LTE E-UTRAN показано на рисунке 1.3.

Для борьбы с межсимвольной интерференцией используются циклические префиксы ЦП (СР). Применяют короткие и длинные префиксы, длительность которых 4,7 мкс и 16,7 мкс соответственно.

Для линии «вниз» сети E-UTRAN определены три физические и четыре транспортных каналов:

·        PDCCH (Physical Downlink Control Channel) - физический канал управления «вниз»;

·        PDSCH (Physical Downlink Shared Channel) - общий транспортный физический канал линии «вниз», предназначенный для передачи данных и мультимедиа с высокой скоростью;

·        ССРСН (Common Control Physical Channels) - общий физический канал управления, передает служебную информацию;

·        ВСН (Broadcast Cannel) - транспортный вещательный канал;

·        РСН (Paging Cannel) - транспортный канал вызова (пейджинга);

·        DL-SCH (Downlink Shared Channel) - общий транспортный канал линии «вниз»;

·        MCH ( Multicast Channel) - транспортный канал вещания в группе.

В линии «вверх» радиоинтерфейса сети LTE E-UTRAN используется технология SC-FDMA (Single Carrier-Frequency Division Multiple Access) - множественный доступ с мультиплексированием с частотным разнесением передачи на одной несущей. Схема передачи данных с помощью технологии SC-FDMA показана на рисунке 1.4.
