Ответ. Операционная модель представляет перечень основных стадий

(операций) переработки аммиачно-воздушной смеси в азотную кисло-

ту, в том числе, обеспечивающих протекание основных превращений,

таких как:

-подготовка аммиачно-воздушной смеси (АВС);

-окисление аммиака кислородом воздуха;

-окисление оксида азота до диоксида азота;

-охлаждение нитрозных газов;

-переработка оксидов азота в азотную кислоту;

-очистка отходящих газов от оксидов азота.

Вопрос. Из каких подсистем состоит функциональная схема производ-

ства азотной кислоты?

Ответ. Функциональная схема производства азотной кислоты включает в себя подсистемы подготовки АВС, окисления аммиака и утилизации тепла экзотермических реакции, охлаждения нитрозных газов, окисления монооксида азота в диоксид азота, абсорбции образующихся оксидов азота водой и очистки отходящих газов (рис. 4.1). На рис. 4.1 подсистема очистки отходящих газов не показана.

Аммиак

НNO3

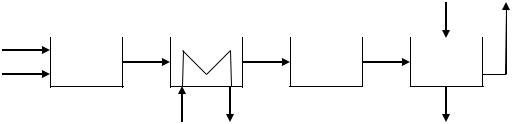

Рис. 4.1. Функциональная схема производства азотной кислоты:

1 – подсистема подготовки АВС; 2 – подсистема окисления аммиака и утилизации тепла реакции; 3 – подсистема окисления оксида азота и охлаждения нитрозных газов;

4 – подсистема абсорбции диоксида азота

Вопрос. Каковы физико-химические основы процесса окисления аммиа-

ка?

41

Ответ. Реакция окисления аммиака относится к классу сложных, экзотер-

мических, каталитических реакций. При окислении аммиака в зависимо-

сти от условий ведения процесса можно получить оксид азота (ІІ), элемен-

тарный азот и оксид азота (І):

Схема превращения аммиака включает четыре химические реак-

ции, кроме (4), (5) в неё входят также следующие побочные реакции:

так как при температуре процесса 1100–1200 К практически не образуется

NO по реакции (6).

NO

4

7 8

NH3

5

N2

Расчёты этих реакций показывают, что наибольшую термодинами-

ческую вероятность имеет реакция (5), характеризующаяся наибольшим изменением энергии Гиббса (∆G):

Реакции окисления аммиака (4)–(6) протекают практически необра-

тимо, и поэтому направление процесса определяется соотношением ско-

ростей реакций. В отсутствии катализатора окисление аммиака идёт в ос-

новном с образованием азота по реакции (5). Для производства азотной

42

кислоты необходимо наиболее полное окисление аммиака по реакции (6),

поэтому применяют катализаторы, селективно (избирательно) ускоряю-

щие её. В качестве катализатора используется платина или сплав платины с палладием и родием. Теплоты, выделяющейся в результате реакции, до-

статочно, чтобы процесс протекал автотермично.

Процесс окисления аммиака относится к гетерогенно-

каталитическим процессам. Скорость реакции окисления аммиака при температуре проведения процесса 1073–1273 К значительно выше по сравнению со скоростью диффузионной стадии, вследствие слабой зави-

симости коэффициента диффузии от температуры по сравнению с темпе-

ратурной зависимостью константы скорости реакции. Поэтому скорость процесса лимитирует перенос вещёства и тепла из объёма газового потока к внешней поверхности катализатора, т.е. процесс протекает во внешне-

диффузионной области. В этих условиях нет необходимости применять катализатор с развитой внешней поверхностью, поэтому катализатор представляет собой сетку, сплетённую из металлической проволоки диа-

метром 0,09 мм. Благодаря сетчатой форме создаётся большая внешняя поверхность катализатора.

Вопрос. Как влияет температура и давление на процесс окисления аммиа-

ка?

Ответ. Повышение температуры приводит к увеличению скорости реак-

ции и возрастанию выхода оксида азота NO. При температуре процесса

1123–1193 К выход оксида азота достигает максимального значения.

Дальнейшее повышение температуры приводит к ускорению побочных реакций (7) и (8), имеющих более высокие значения энергии активации,

что приводит к снижению выхода оксида азота. Кроме того, при повыше-

нии температуры увеличиваются потери дорогостоящей платины.

43

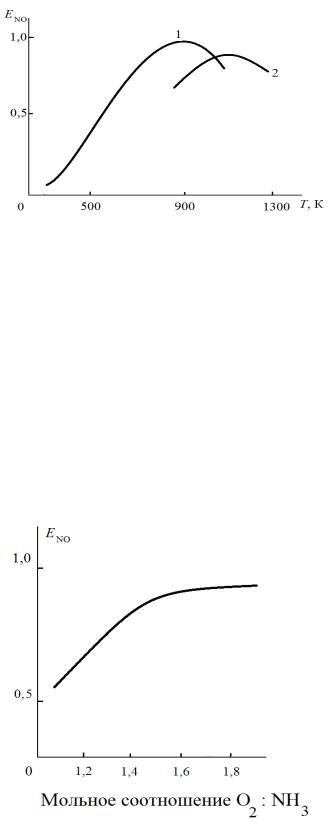

Рис. 4.3. Зависимость выхода оксида азота при окислении аммиака

от температуры:

1 – давление 0,1 МПа; 2 – давление 0,7 МПа

Вопрос. Какое количественное отношение О2:NH3 в аммиачно-

воздушной смеси (АВС) применяют при окислении аммиака?

Ответ. По стехиометрическому уравнению (1) отношение О2 : NH3 со-

ставляет 1,25, что соответствует содержанию аммиака в АВС 14,4 об. %.

При этом отношении выход оксида азота не превышает 60–70 % (рис. 4.4).

Рис. 4.4. Зависимость выхода оксида азота от мольного отношения О2:NH3

44

При увеличении отношения О2 : NH3 выход NO возрастает. Избыток кислорода необходим для того, чтобы поверхность катализатора всегда была покрыта кислородом. При недостатке кислорода окисление аммиака ведёт к образованию N2. Кроме того, аммиачно-воздушная смесь (АВС)

при концентрации аммиака выше 13,8 % (нижний предел взрываемости)

при атмосферном давлении становится взрывоопасной. Поэтому в произ-

водственных условиях содержание аммиака в аммиачно-воздушной смеси поддерживают в пределах 9,5–11,5 об. %, т.е. О2 : NH3 = 1,7–2.

Вопрос. Как зависит выход NO от времени пребывания аммиачно-

воздушной смеси на катализаторе?

Ответ. Скорость каталитического окисления аммиака по реакции (4)

очень высокая. Поэтому за короткое время контакта (порядка 10–4 с) ам-

миак полностью окисляется. При более длительном контакте газа с ката-

лизатором выход NO снижается за счёт протекания побочных реакций: (7)

– взаимодействия полученного оксида азота с аммиаком и (8) – разложе-

ния оксида азота. При времени пребывания меньше, чем 10–4 с наблюдает-

ся уменьшение выхода NO за счёт проскока через катализатор аммиака,

частично превращающегося в азот по реакции (7).

Вопрос. Что представляет собой контактный аппарат окисления аммиака?

Ответ. Контактный аппарат окисления аммиака (реактор) состоит из двух частей: верхней в виде усеченного конуса и нижней цилиндрической ча-

сти (рис. 4.5). Между ними на колосниках расположены катализаторные сетки. Природный газ сжигают в печи 1, а горючие газы из технологиче-

ского процесса – в реакторе-окислителе 2. Затем смесь газов с температу-

рой 1320 К поступает в газовую турбину 3 для привода компрессора и вы-

работки энергии. Далее газы с температурой 1020 К смешиваются с этилбензолом и направляются в реакторы дегидрирования (4 и 6). В теп-

45
