O

Экран

Линза

i2

i1

.. n

Рис. 27. 14

ференционную картину можно наблюдать, поставив на пути отраженных лучей тонкую линзу. Такие линзы — таутохронны (они не вносят дополнительной разности хода для параллельных лучей, падающих на линзу). Кроме того, линза собирает параллельные лучи в своей фокальной плоскости. Если в этой плоскости поместить экран, то именно на нем можно наблюдать чередование темных и светлых полос. Такая интерференционная картина получила название полос равного наклона.

27.5. Дифракция света

Дифракцией называется совокупность явлений, связанных с распространением света в среде с резкими неоднородностями (препятствиями). Если свет в такой среде встречает препятствие, то он отклоняется от прямолинейного распространения и проникает в область геометрической тени. При выполнении определенных условий можно наблюдать явление дифракции в виде дифракционной (интерференционной) картины. Эта картина представляет собой для монохроматического света систему чередующихся в зависимости от формы препятствия светлых и темных колец или систему светлых и темных параллельных полос. Под препятствиями понимаются прозрачные (в виде отверстий) и непрозрачные (в виде преград) образования малых линейных размеров.

Между дифракцией и интерференцией нет существенного физического различия. Оба явления заключаются в перераспределении

381

энергии в результате суперпозиции волн. Перераспределение энергии, возникающее в результате суперпозиции волн, возбуждаемых конечным числом дискретных когерентных источников, принято называть интерференцией волн. Перераспределение энергии, возникающее вследствие суперпозиции волн, возбуждаемых когерентными источниками, расположенными непрерывно, принято называть дифракцией волн.

Формально возникновение дифракции можно объяснить с помощью принципа Гюйгенса (Х. Гюйгенс (1629—1695)): всякая точка среды, до которой доходит волновое возмущение, становится источником вторичных сферических волн (рис. 27.15). Огибающая всех этих сферических волн дает фронт волны в каждый данный момент времени. Нормали к фронту волны (световые лучи) показывают направление распространения световой волны.

На рис. 27.15 показано, как световая волна, падая на отверстие в экране, проникает в область геометрической тени, нарушая закон прямолинейного распространения.

Принцип Гюйгенса в его первоначальном виде позволял находить только положения волновых фронтов в последующие моменты времени, т.е. определять направление распространения волны, и ничего не говорил об интенсивности света, распространяющегося в различных направлениях. Гипотезу Гюйгенса об огибающей вторичных волн О. Френель (1788—1827) дополнил идей интерференции, согласно которой волны от вторичных источников интерферируют, распространяясь вперед. Этот «усовершенствованный» принцип получил название принципа Гюйгенса — Френеля.

Пусть поверхность F является волновой поверхностью света, распространяющегося от некоторого точечного источника (рис. 27.16).

Экран

.

.

.

.

.

S1

Sn

P

FS2

Рис. 27. 16

Рис. 27. 15

382

Разобьем волновую поверхность на элементарные источники S1, S2, …, Sn . Эти источники будут когерентными, так как они порож-

даются одной и той же волной и представляют собой элементы разбиения данной волновой поверхности. Результирующее колебание в точке Р есть результат интерференции всех вторичных волн, приходящих от этих источников в точку Р с учетом их амплитуды и фазы. При этом стоит учитывать те элементы волновой поверхности, которые не загораживаются каким-либо препятствием.

Способы разбиения волновой поверхности на элементарные источники зависят от характера задачи. О. Френель предложил оригинальный метод разбиения волновой поверхности на зоны (зоны Френеля).

Рассмотрим следующий пример. Поместим точечный монохроматический источник света S в фокус слева от собирающей линзы Л (рис. 27.17). Справа от линзы образуется плоская монохроматическая световая волна. Выделим на ней произвольную плоскую волновую поверхность F и разобьем волновую поверхность на элементарные источники — зоны Френеля. Для этого с центром в точке наблюдения Р, лежащей на оси симметрии, проведем ряд концентрических сфер. Первая сфера с наименьшим радиусом L, равным расстоянию от точки Р до волновой поверхности, должна коснуться этой поверхности. Все остальные пересекают волновую поверхность, при этом радиус каждой последующей сферы должен отличаться от радиуса предыдущей на половину длины волны λ /2. Со стороны точки наблюдения Р границы зон на волновой поверхности представляют собой линии пересечения сфер и волновой поверхности в виде концентрических окружностей (рис. 27.18). Поэтому все зоны, за исключением первой — круга, являются кольцами. На рис. 27.18 ρ1, ρ2, ρ3

являются радиусами соответствующих зон Френеля, а R — радиусом

Л

F



λ







L+2









2







λ



ρ2



L+



ρ1

S

2

P

ρ3

R

L

Рис. 27. 18

Рис. 27. 17

383

отверстия (понятие радиус вводится тогда, когда на пути параллельного пучка лучей — плоской волны, полученной с помощью собирающей линзы, ставится непрозрачный плоский экран с круглым отверстием радиусом R . Правда, этот пример не предполагает наличия экрана).

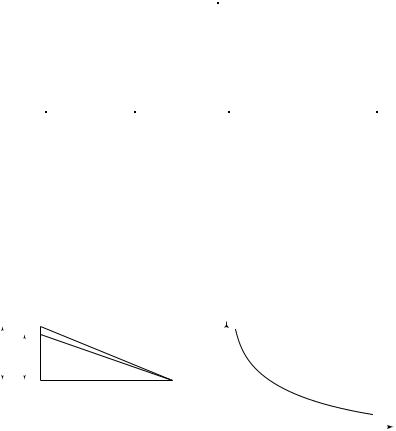

С помощью рис. 27.19 определим радиусы границ зон Френеля (расчет аналогичен вычислению радиусов колец Ньютона). Радиус m-го кольца ρm находится из соотношения

ρ

2

=



λ

2

– L

2

= L

2

+ Lmλ + m

2

λ2

– L

2

, (27.1)

m



L + m ----









-----







2













4







где λ — длина световой волны. Или (с учетом, что λ << L):

ρm = mLλ .

(27.2)

При наличии экрана с отверстием радиусом R радиус последней зоны Френеля, укладывающейся на отверстии, равен радиусу отверстия. Откуда следует, что радиусы некоторых зон Френеля могут быть представлены следующим образом

ρ1 = Lλ ; ρ2 = 2Lλ ; ρm = mLλ ; ρm – 1 = (m – 1)Lλ .

Легко показать, что площади всех зон одинаковы. Действительно,

Sm = πρ2m – πρ2m – 1 = πλL .

В это выражение не входит номер зоны, поэтому S1 = S2 = … = Sm .

Одинаковые по площади зоны должны были бы

возбуждать

в точке наблюдения Р колебания с одинаковой

амплитудой

(см. рис. 27.19). Однако расстояние от каждой последующей зоны































Френеля с большим номером до точки наблюдения возрастает.

















L+m

λ



A













ρm

ρm









2

















–1































L+(m–1) λ























































2





Am–1

























L



P













































Am

























Рис. 27. 19





Am+1

































































m–1 m m+1

m





















Рис. 27. 20





384

О. Френель, высказывал предположение (подтвержденное опытом), что амплитуда колебаний, приходящих в точку наблюдения от все более удаленных зон, уменьшается, хотя и незначительно:

A1 > A2 > A3 … > Am ,

где Am — амплитуда колебаний, вызванных m-й зоной. Это означает,

что с увеличением номера зоны m наблюдается монотонный спад амплитуд колебаний, приходящих в точку Р. Зависимость А = f (m) можно изобразить в виде графика, представленного на рис. 27.20.

С хорошим приближением можно считать, что амплитуда колебаний, вызываемых некоторой зоной, равна среднему арифметическому из амплитуд колебаний, вызываемых двумя соседними зонами, т.е.

Am = (Am – 1 + Am + 1 ) / 2.

Так как расстояния от двух соседних зон до точки наблюдения отличаются на λ / 2, то возбуждаемые этими зонами колебания приходят в эту точку в противофазе. Поэтому волны от любых двух соседних зон почти гасят одна другую. Суммарная амплитуда в точке наблюдения при отсутствии какой либо преграды на пути лучей:

A = A0 = A1 – A2 + A3 – A4 + … =

=

A1

A1

– A



A3

A3

– A



A5

+ … =

A1

. (27.3)

-----

+ -----



+ -----

+ -----



+ -----

-----



2

2



2

2

2



4

2



2



(Из закона монотонного спада амплитуд следует, что слагаемые, стоящие в скобках, обращаются в нуль.) Таким образом, вся волновая поверхность оказывает в точке наблюдения действие, практически равное половине действия первой зоны Френеля.

Если изготовить плоский непрозрачный экран, который оставлял бы открытыми только несколько нечетных (или только четных) зон, то амплитуда колебаний резко возрастает. Если отверстие в непрозрачном экране оставляет открытой только первую зону Френеля, то амплитуда колебаний в точке наблюдения возрастает в 2 раза (а интенсивность в 4 раза) по сравнению с действием невозмущенной волны I0. Если открыты первая, третья и пятая зоны, то А = 6А0, I =

= 36 I0.

Такие пластинки, закрывающие отдельные зоны Френеля и обладающие свойством фокусировать свет, называются зонными пластинками.

Оценим размеры зон Френеля. Пусть на пути плоской монохроматической волны находится препятствие в виде круглого отверстия; а дифракционная картина наблюдается на экране, расположенном на

385
