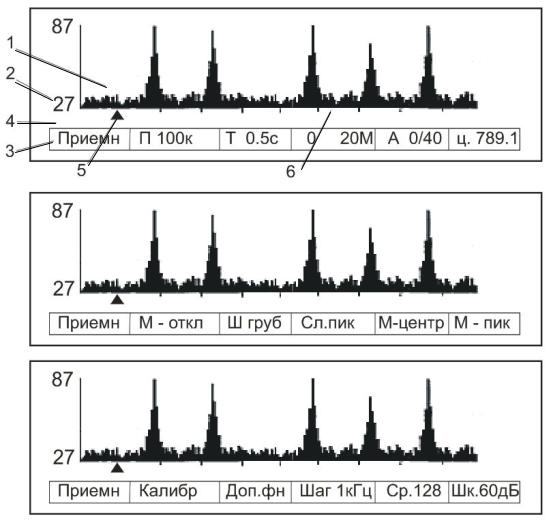

Рис. 1.4

Параметры сканирования. Масштаб отображения графика по горизонтали линейный, включает в себя 201 частотный канал и разделён с помощью сетки на 10 равных интервалов. Масштаб по вертикали переменный

(максимальное значение 80 дБ). Значение уровня сигнала отображено в логарифмическом масштабе и измеряется в децибелах относительно 1 мВт мощности или децибелах относительно 1 мкВ напряжения в зависимости от выбранных единиц в ДФ1.

Переменными параметрами сканирования являются центральная частота, полоса обзора, полоса пропускания промежуточной частоты, время измерения, величина аттенюатора ПЧ.

Центральная частота располагается точно в середине экрана. Значение частоты вводится при нажатии на клавишу Ц. Процедура ввода и изменения аналогична частоте настройки в режиме приёмника.

22

Полоса обзора задаёт область сканирования относительно центральной частоты. Таким образом, левая граница сканирования определяется как центральная частота минус половина значения полосы обзора, соответственно правая граница – центральная частота плюс половина значения полосы обзо-

ра. Количество точек сканирования всегда равно 201, а потому шаг сканирования по частоте определяется как частное от деления значения полосы обзора на 201.

Процедура ввода значения полосы обзора происходит после нажатия второй функциональной клавиши О, после чего в наборном поле следует ввести новое значение полосы обзора в мегагерцах. Полоса обзора должна быть в пределах от 200 кГц до 0,2 Fц, где Fц – центральная частота, МГц.

Значение полосы пропускания ПЧ можно изменить при помощи функциональной клавиши П. Способ управления полосой ПЧ такой же, как и в режиме приёмника.

Время измерения определяет время сканирования одного трека (массива из 201 значения), находится в пределах от 0,5 до 20 с и может быть выбрано с помощью третьей функциональной клавиши Т.

Величина аттенюатора ПЧ имеет те же функцию и способ управления, что и в режиме приёмника. При этом изменение аттенюатора влияет на градуировку сетки по вертикали, соответствующей уровню.

Функциональная клавиша ПРИЁМН позволяет выйти из любого меню режима сканирования в режим приёмника.

Функциональная клавиша СР обеспечивает усреднение на каждом частотном канале. Диапазон возможных усреднений от 1 до 256.

Функциональная клавиша ШК обеспечивает отображение спектра в требуемом динамическом диапазоне от 1 до 80 дБ при фиксированном номинальном уровне – верхней границе шкалы.

Маркер в режиме сканирования. Маркер – графический символ в фор-

ме треугольника , который может передвигаться по кривой спектра в диа-

пазоне от начальной до конечной частот сканирования. Он появляется при нажатии на одну из функциональных клавиш: М-пик, М-центр, Сл. пик режима сканирования. Значения частоты и уровня, соответствующие точке маркера, отображаются в текстовом режиме под спектром внизу жидкокристаллического экрана. Передвигая маркер, можно проследить, как изменяется уровень помехи в зависимости от частоты и где находится его максимум.

23

Перемещение маркера по кривой осуществляется с помощью ручки настройки на одну точку по частоте при активном Ш-точн и на 10 точек при активном Ш-груб.

Маркер устанавливается на максимальное значение по уровню изме-

ренного спектра. Значения частоты и уровня, соответствующие маркеру, отображаются в поле маркера в текстовом режиме вверху экрана.

Функциональная клавиша МАРКЕР-ОТКЛ используется для отключения маркера и выхода из меню маркера в основное меню функциональных клавиш режима сканирования.

Измерения напряжения радиопомех на сетевых зажимах проводят с использованием V-образного эквивалента сети типа Я6-126. Схема измерения напряжения радиопомех приведена на рис. 1.5.

Измеритель

ИРП

Рис. 1.5

Эквивалент сети используют для обеспечения необходимого высоко-

частотного импеданса сети питания в точке измерения, а также для обеспечения изоляции испытуемого технического средства от посторонних радиопомех по сети питания.

Кнопки на передней панели эквивалента выполняют следующие функ-

ции:

при нажатии кнопки СБРОС ВЧ-выход эквивалента отключается от всех шин;

при нажатии кнопок L или N (после нажатия кнопки СБРОС) выход эквивалента подключается, соответственно, к шинам L или N.

Технические характеристики эквивалента сети Я6-126:

диапазон рабочих частот 0,15…30 МГц;

24

максимальный рабочий ток 10 А;

максимальное напряжение электропитания (постоянное или переменное частоты 50 Гц ) 250 В;

падение напряжения электропитания на эквиваленте на частоте 50 Гц при максимальном рабочем токе 10 А не более 5 В.

затухание фильтра эквивалента в диапазоне частот:

-от 0,15 до 0,5 МГц не менее 20 дБ;

-от 0,5 до 30 МГц не менее 30 дБ.

переходное затухание эквивалента не менее 30 дБ;

коэффициент калибровки 9,5 дБ.

1.3.Содержание и порядок выполнения работы

1.Разработайте программу испытаний на эмиссию кондуктивных помех для указанных преподавателем прибора или системы.

2.Подайте на вход питания приёмника от устройства зарядного напряжение 12 В. Для работы от встроенного аккумулятора к разъёму ИСТОЧНИК приёмника необходимо подключить соединитель, расположенный на его задней панели, который крепится к корпусу при помощи цепочки. Для этого со-

едините вход питания приёмника и выход зарядного устройства. Включите тумблер питания зарядного устройства.

3.Включите сетевой тумблер приёмника. Проведите опробование. В результате опробования контролируется правильность измерения уровня сигнала встроенного калибратора. После процедуры опробования следует отсоединить калибратор. Приёмник готов к проведению измерений.

4.Подсоедините защитное заземление к клемме на задней панели экви-

валента.

5.Подсоедините шнуры питания 220 В и СЕТЬ ЭЛЕКТРОПИТАНИЯ к эквиваленту и сетям питания. К розетке ИСТОЧНИК ИРП подключите шнур питания испытываемого оборудования.

6.Тумблер включения сети поставьте в положение ВКЛ, при этом за-

горается индикатор СЕТЬ.

7.Прогрейте эквивалент в течение 5 мин.

8.Проверьте работу эквивалента в ручном режиме. Для этого необходимо последовательно нажать кнопки X, L и X, N, при этом индикаторы в кнопках должны светиться при нажатии кнопок L, N и гаснуть при нажатии

25

кнопки X. При включении СЕТИ ЭЛЕКТРОПИТАНИЯ индикатор около розетки ИСТОЧНИК ИРП должен светиться.

9.Подключите эквивалент к измерительному приёмнику для измерения индустриальных радиопомех.

10.Нажимая кнопки X, L или X, N, подключите шины L или N электропитания к тракту измерения ИРП. Напряжение ИРП от источника ИРП в сети электропитания М, дБ, рассчитывают по формуле М = U + К, где U – показания измерителя ИРП, дБ; К – коэффициент калибровки эквивален-

та, дБ.

11. Проведите измерения кондуктивных ИРП, создаваемых при работе испытуемого прибора или системы.

1.4.Содержание отчёта

Вотчёте должны содержаться следующие данные:

цель работы;

краткое описание испытуемого и испытательного оборудования;

программа испытаний;

протокол и результаты испытаний;

подробные выводы по результатам работы.

1.5.Контрольные вопросы

1.Что собой представляют кондуктивные индустриальные радиопомехи, какова причина их появления?

2.Какими параметрами характеризуются кондуктивные ИРП?

3.Какими техническими средствами можно измерить эмиссию радио-

помех?

4.Что такое эквивалент сети, в чём состоят особенности его работы?

5.Для каких частот требуется проверка кондуктивных ИРП, если испы-

туемое техническое средство работает на частоте 2,45 МГц?

6.Каковы правила проверки технических средств на эмиссию ИРП при работе их в диапазонах частот, разрешённых для использования комиссией по радиочастотам?

7.В чём заключаются особенности проверки на ИРП оборудования информационных технологий по сравнению с другими ИТС?
