Изменение значения аттенюатора ПЧ учитывается центральным процессором приёмника и не требует от оператора проведения вычислений.

Индикация уровня. Осуществляется в цифровой и аналоговой формах.

1.Индикация уровня сигнала в цифровой форме. Измеренный уровень отображается в поле Уровень с разрешением 0,1 дБ. Его размерность располагается рядом с цифровым значением и может быть выражена в децибелах относительно 1 мкВ (дБмкВ) или в децибелах относительно 1 мВт (дБм). Выбор размерности осуществляется в режиме дополнительных функций.

2.Аналоговая индикация уровня сигнала осуществляется при помощи шкального индикатора, расположенного под цифровым значением.

Отклонение шкального индикатора (заштрихованная область) пропорционально измеренному уровню. Масштаб шкального индикатора логариф-

мический.

Линейка шкального индикатора разбита на шесть равных интервалов, по 10 дБ каждый. Значения, соответствующие делениям шкалы, приведены под шкальным индикатором, имеют размерность ту же, что и цифровой ин-

дикатор уровня, и зависят от ослабления аттенюаторов.

Вотличие от цифрового индикатора, информация на котором меняется

синтервалом времени измерения, вывод на шкальный индикатор осуществляется непрерывно, что позволяет оператору качественно оценить характер изменения сигнала.

3. Перегрузка приёмника. При возникновении перегрузки в измерительном тракте в приборе срабатывает детектор перегрузки. В этом случае на индикаторе возникает надпись Перегрузка ВЧ или Перегрузка ПЧ.

Погрешности измерений гарантируются лишь при отсутствии перегрузки приёмника и нахождении измеряемого сигнала в пределах шкалы, для чего при наличии перегрузки ВЧ следует ввести дополнительное ослабление ВЧ (увеличить значение аттенюаторов).

При работе на максимальной чувствительности следует установить аттенюатор промежуточной частоты в положение 0 дБ. При возникновении перегрузки ПЧ следует сначала последовательно увеличить значение аттенюатора промежуточной частоты. Если индикация перегрузки ПЧ не исчезнет, то следует ввести ослабление аттенюатора ВЧ.

Выбор полосы ПЧ. Приёмник имеет набор полос ПЧ от 1 кГц до 10 МГц. Выбор той или иной полосы ПЧ зависит от типа измеряемого сигна-

17

ла и от требуемого подавления соседнего канала. Более высокая чувствительность приёмника достигается при измерении немодулированных сигналов и узкополосных сигналов в узких полосах. Для измерения широкополосных сигналов, например импульсных, используются широкие полосы.

Выбор полосы ПЧ осуществляется при нажатии первой функциональной клавиши, расположенной под экраном с названием П, при этом в поле Набор возникает надпись Полоса (кГц): Промежуточная частота может изменяться ручкой настройки или непосредственным вводом значения с циф-

рового наборника.

Выбор типа детектора. Определяет способ обработки огибающей сигнала ПЧ. Приёмник имеет детектор среднего значения (СР), детектор среднеквадратического значения (СрКВ) и детектор квазипикового значения

(Пик). Выбор типа детектора осуществляется при нажатии второй функциональной клавиши, при этом в наборном поле возникает строка с указанием типа детектора.

Время измерения. Время, в течение которого обрабатывается входной сигнал и обновляется измерительная информация. Оно изменяется в диапазоне от 0,1 до 20 с.

При измерении среднего значения выходное напряжение детектора усредняется с постоянной времени, равной выбранному времени измерения.

Изменение параметров приёмника (частоты, аттенюаторов) при большом времени измерения приведёт к паузе до тех пор, пока не пройдет время измерения и измеренное значение уровня не отобразится в цифровой форме. Немодулированные и узкополосные сигналы могут быть измерены с малым временем измерения. Медленно меняющиеся сигналы и импульсные сигналы требуют большего времени. Для корректности измерений время измерения должно не менее чем в пять раз превышать максимальную длительность импульсных сигналов.

Ввод нового времени измерения возможен в режиме приёмника при нажатии третьей функциональной клавиши под экраном, при этом в наборном поле возникает надпись Время (сек):

При помощи цифрового наборника имеется возможность ввести новое значение в секундах. Изменение времени измерения возможно также при помощи ручки настройки при активной функциональной клавише Т. Процедура ввода аналогична вводу других цифровых значений.

18

Выбор демодулятора. Приёмник имеет демодуляторы амплитудной модуляции и частотной модуляции. Демодулированные сигналы поступают на встроенный громкоговоритель. Уровень громкости регулируется электронным потенциометром. Выбор типа демодулятора происходит при нажа-

тии четвёртой функциональной клавиши под экраном.

Калибровка приёмника. Для обеспечения требуемых метрологических параметров перед использованием приёмника следует провести его калибровку. Для этого необходимо соединить выход калибратора на задней панели с входом приёмника, установить с помощью клавиатуры частоту настройки 5,0001 МГц, а ослабление аттенюатора ПЧ 40 дБ. При нажатии на клавишу КАЛИБР приёмник производит калибровку с использованием встроенного калибратора. Данная процедура занимает около 10 с.

Калибровку следует провести спустя 10 мин после включения приёмника. Процедура калибровки контролирует и при необходимости корректирует коэффициент передачи тракта и частоту настройки.

Для индикации калиброванного режима используется символ к, распо-

ложенный в левом верхнем углу поля Уровень.

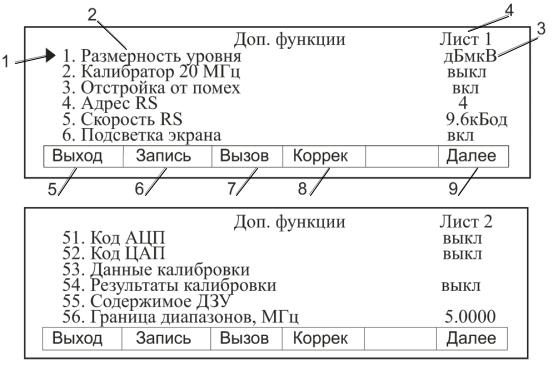

Режим дополнительных функций. Меню экрана в режиме дополни-

тельных функций приведено на рис. 1.3.

Рис. 1.3

19

В режиме дополнительных функций экран разбит на следующие поля: 1 – маркер, указывающий на параметр, подлежащий коррекции; 2 – наименование параметров и функций; 3 – численное значение параметров или состояние функций;

4 – номер листа режима дополнительных функций;

5 – выход из режима дополнительных функций;

6 – запись режима приёмника;

7 – вызов режима приёмника;

8 – коррекция текущего значения активной функции;

9 – переход к следующему листу.

При помощи цифрового наборника или ручки настройки имеется возможность выбора требуемой дополнительной функции. Функциональная клавиша КОРРЕК позволяет изменить значение или начать коррекцию выбранной функции.

Клавиша ДАЛЕЕ обеспечивает переход к листу 2 дополнительных функций, либо к 1, если в данный момент отображается лист 2. Функцио-

нальная клавиша ВЫХОД сохраняет внесённые изменения и возвращает в предыдущий режим приёмника или сканирования.

Список и назначение дополнительных функций (ДФ) приводится далее. ДФ 1. Размерность уровня. Единица размерности определяет уровень мощности в децибелах относительно 1 мВт на нагрузке 50 Ом (дБм) или напряжение измеряемого сигнала в децибелах относительно 1 мкВ (дБмкВ). Измеренное значение мощности верно только для немодулированного сину-

соидального сигнала.

ДФ2. Калибратор 5 МГц. Данная функция обеспечивает включение калибратора 5 МГц с уровнем 77 дБмкВ или его отключение.

ДФ3. Отстройка от помех. Оператор имеет возможность включить или отключить режим отстройки от комбинационных помех. Рекомендуется использовать данный режим для обеспечения корректности измерений, для чего следует установить ДФ3 в положение ВКЛ.

ДФ4. Адрес RS-232C. Диапазон адресов канала RS-232C находится в пределах от 0 до 21 (заводская установка – 4). Процедура изменения адреса состоит в подводе курсора к ДФ4, нажатии на функциональную клавишу КОРРЕК и последующем наборе значения с цифрового наборника с фиксацией клавишей ВВОД.

20

ДФ5. Скорость RS-232C. Приёмник имеет возможность работать по последовательному каналу RS-232C на скорости обмена 9600 или 2400 бит/с.

ДФ6. Подсвет экрана. Поскольку приёмник обеспечивает работу от встроенного аккумулятора, ёмкость которого ограничена, в приборе преду-

смотрена возможность отключения подсвета экрана. Подсвет экрана потребляет мощность около 0,4 Вт, поэтому, если позволяют условия освещённости рабочего места, при работе от аккумулятора рекомендуется его отключать (положение ОТКЛ).

ДФ51…56, расположенные на листе 2, предназначены для сервисного обслуживания и ремонта.

Режим сканирования по частоте. Для поиска сигнала и отображения спектра в искателе реализован режим автоматического сканирования по час-

тоте с переменными параметрами. Результат измерения отображается на графическом экране с разрешением 240 точек по горизонтали и 64 – по вертикали. Количество частотных каналов, изображенных на графике, равно 201. Режим сканирования реализован для детектора среднего значения. Из-

мерение значения уровня и частоты сигнала на графике обеспечивает режим маркера. Режим сканирования является качественным; дополнительная погрешность измерения уровня, как правило, не превышает 1 дБ; измерения частоты – не более 1/201 от значения полосы обзора.

При нажатии на клавишу СКАНИР на экране появляется график, отображающий спектр с параметрами, расположенными внизу экрана. В случае, если активизирован маркер, его значение приведено вверху экрана. Возврат из режима сканирования в режим приёмника по клавише ВЫХОД.

Режим сканирования имеет три меню функциональных клавиш. Выбор требуемого пункта меню осуществляется последовательным перебором при помощи клавиши М.

В режиме сканирования экран разбит на следующие поля (рис. 1.4):

1 – отображение спектра в исследуемом диапазоне частот в графической форме;

2 – диапазон измеряемых сигналов;

3 – поле функциональных клавиш;

4– поле Набор;

5– поле маркера;

6– поле значения уровня и частоты в точке маркера.
