полного сопротивления на высоких частотах в точке измерений на вилке сетевого шнура, а также развязку ИТС от радиопомех в сети питания. Используют V-образный эквивалент сети в соответствии с ГОСТ Р 51319 (далее в тексте – ЭС).

Кондуктивные ИРП измеряют между зажимом фазного провода и эталонным заземлением измерительной схемы (зажимом “Земля” эквивалента сети) и между зажимом нейтрального провода и эталонным заземлением. Оба измеренных значения должны удовлетворять соответствующим нормам.

Проведение измерений на некоторых частотах может оказаться невозможным из-за кондуктивных радиопомех, связанных с радиочастотными электромагнитными полями местных радиовещательных передатчиков. В этом случае между эквивалентом сети и сетью электропитания устанавлива-

ют дополнительный высокочастотный фильтр или измерения проводят в экранированном помещении. Дополнительный высокочастотный фильтр должен иметь металлический экран, который соединяют с эталонным заземлением. Требования к полному сопротивлению эквивалента сети на частоте изме-

рений должны выполняться при подключённом дополнительном высокочастотном фильтре.

1.2.Описание испытательного оборудования

Вкачестве измерителя индустриальных радиопомех с квазипиковым детектором и детектором средних значений в лабораторной установке использован измерительный приёмник РИАП 1.8. Он предназначен для измерения индустриальных радиопомех. Диапазон рабочих частот приёмника от 9 кГц до 1,8 ГГц. Пределы допускаемой абсолютной погрешности измерения

частоты в герцах не более ±(l·10–5F + f), где F – частота настройки, Гц;

f − измерительная полоса пропускания, Гц. Дискретность перестройки по частоте – 100±10 Гц. Номинальные значения полос пропускания по уровню

3 дБ: 1 кГц; 1 МГц. Пределы допускаемой относительной погрешности уста-

новки полос пропускания – не более ± 30 %. Полосы пропускания f по уровню 6 дБ: 200 Гц; 9 и 120 кГц с пределами характеристик избирательно-

сти в соответствии с ГОСТ Р 51319.

Диапазон измеряемых синусоидальных напряжений не менее значений, указанных в табл. 1.7.

12

Приёмник измеряет среднее и квазипиковое значения напряжения и обеспечивает демодуляцию сигналов с амплитудной и частотной модуляциями. Он имеет несимметричный вход с номинальным значением сопротивления 50 Ом. Коэффициент стоячей волны по напряжению (КСВН) входа приёмника в диапазоне частот от 30 до 1000 МГц не более 2,5.

Принцип действия приёмника, являющегося супергетеродинным приёмником с трёхкратным преобразованием частоты, основан на последовательном преобразовании частоты входного сигнала в оконечную промежу-

точную частоту, на которой осуществляются основная фильтрация и усиление сигнала до уровня, достаточного для работы детектора, преобразующего промежуточную частоту в видеосигнал, а тот, в свою очередь, поступает на аналого-цифровой преобразователь, где сигнал приобретает цифровую фор-

му и в таком виде обрабатывается центральным процессором, после чего результат измерений выводится на индикаторное устройство.

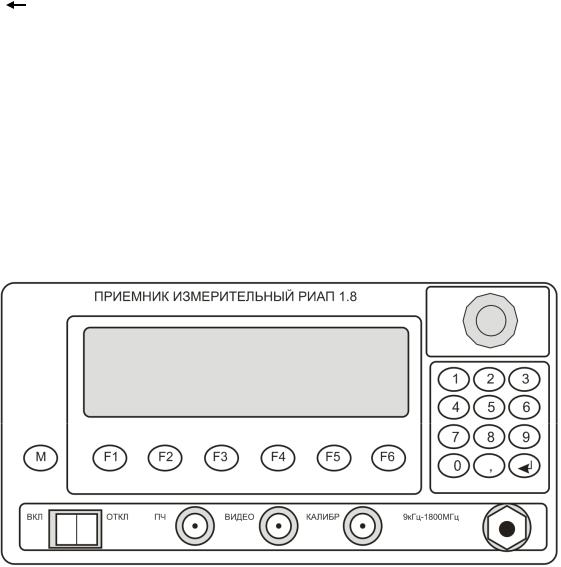

Назначение органов управления, отображения информации, настройки, подключения и индикации на передней панели измерительного приёмника приведены в табл. 1.8. Вид передней панели приведён на рис. 1.1.

Управление приёмником осуществляется с помощью клавиатуры, расположенной на передней панели и ручки настройки, расположенной на правой боковой панели. Кнопки клавиатуры сгруппированы по функциональ-

ному назначению. Механические кнопки не фиксируются, а их срабатывание ощущается по тактильному эффекту. Информация о состоянии приёмника, вводимых параметрах, режиме, измеряемых параметрах отображается на индикаторе. Структура индикатора включает в себя следующие области:

область измеренных значений, состояний прибора, графического отображения спектра, меню;

13

поле Набор, используемое для отображения корректируемого параметра в режимах набора или выбора;

поле функциональных клавиш, назначение которых зависит от ре-

жима прибора.

Цифровой наборник, состоящий из клавиш 0; 1;...; 9, и клавиша ВВОД используются для ввода цифровых данных параметров измерительного приёмника.

Рис. 1.1

14

Меню функциональных клавиш зависит от режима прибора и изменяется при нажатии на клавишу М и одну из следующих функциональных клавиш: ПРИЁМН, СКАНИР, ДОП ФН.

Подключение ВЧ-сигнала. Сигнал в диапазоне частот от 0,009 до

1800 МГц подключается к ВЧ-входу приёмника при помощи коаксиального кабеля с волновым сопротивлением 50 Ом. Приёмник обеспечивает измерение синусоидальных и импульсных сигналов.

Внимание! Напряжение на входе приёмника во избежание разрушения входных цепей не должно превышать следующих значений:

1 В на 50 Ом среднеквадратического значения напряжения, поданное на ВЧ-вход;

25 В постоянного напряжения на входе приёмника. Превышение данных значений может быть причиной выхода из строя входных цепей.

При работе с большими уровнями сигналов, превышающими вышеуказанные значения, рекомендуется использовать последовательно соединённый со входом внешний аттенюатор.

Управление функциями приёмника

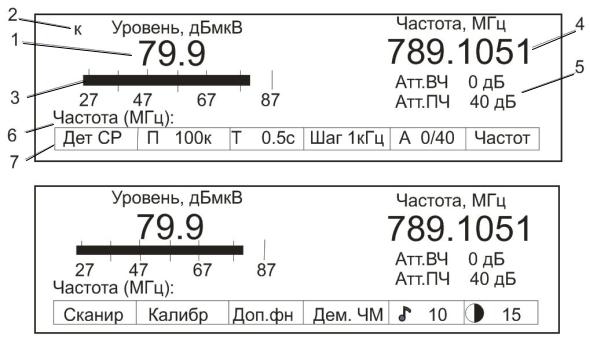

Структура экрана в режиме приёмника. В режиме приёмника экран разбит на следующие поля (рис. 1.2):

1 – индикация уровня сигнала в цифровой форме;

2 – индикация калиброванного режима; 3 – индикация уровня сигнала в аналоговой форме (шкальный индика-

тор);

4 – индикация значения частоты настройки приёмника; 5 – индикация величины ослабления аттенюаторов ВЧ и ПЧ; 6 – наборное поле вводимого значения; 7 – поле функциональных клавиш.

Меню функциональных клавиш переключается в один из двух режимов с использованием клавиши М.

Частота настройки приёмника может быть изменена с использованием ручки настройки или вводом непосредственного значения с цифрового на-

борника при нажатой функциональной клавише ЧАСТОТА. Шаг перестройки частоты для ручки настройки устанавливается при помощи клавиши ШАГ. Вводимое и индицируемое значения частоты измеряются в мегагерцах

(МГц).

15

Рис. 1.2

1.Ввод частоты с цифрового наборника. Нажатие клавиши ЧАСТОТА приведёт к появлению в наборном поле надписи Частота (МГц), приглашающей к вводу новой частоты. После окончания ввода значение частоты прописывается в поле Частота.

2.Изменение частоты с помощью ручки настройки. Ручка настройки обеспечивает изменение частоты с шагом, установленным с помощью клавиши ШАГ. Активизация ручки настройки происходит после нажатия клавиши ЧАСТОТА.

3.Ввод шага перестройки частоты. При нажатии на функциональную клавишу ШАГ имеется возможность установки величины шага изменения частоты для ручки настройки; при этом в наборном поле возникает приглашение к вводу: Шаг (МГц):

Управление аттенюаторами. Аттенюатор промежуточной частоты (ПЧ) изменяется в пределах от 0 до 40 дБ с шагом 10 дБ.

Выбор аттенюатора ПЧ происходит при нажатии на функциональную клавишу АТТ. При этом в наборном поле возникает надпись Атт. ПЧ(дБ): и

оператор с цифрового наборника имеет возможность ввести требуемое значение ослабления. Кроме того, имеется возможность изменения значения аттенюатора ручкой настройки.
