Рис. 4.2.4. Ввод ротора в статор:

а - строповка и подъем статора и ротора; б - установка вала в подшипники и опорных лап на плиту; / - подшипниковый стояк; 2 - пакет электрокартона; 3 - станина статора; 4 - средний строп

Сушка электрических машин

Электрические машины сушат при неудовлетворительных изоляционных характеристиках, указывающих на увлажненность изоляции. Сушку проводят до установки электрических машин в том случае, если они долгое время хранились в помещении и измерения показывают на увлажненность изоляции. Обмотки электрических машин перед сушкой очищают от загрязнений и осевшей пыли, продувая сухим и чистым воздухом. В случае длительного непосредственного попадания воды на обмотки измерения и испытания, связанные с подачей напряжения, следует выполнять после контрольного прогрева и подсушки путем внешнего нагрева. Сушку путем пропускания тока по обмоткам электрических машин можно выполнять, если сопротивление изоляции обмоток статора машин переменного тока и обмотки якоря машин постоянного тока не менее 50 кОм, а сопротивление изоляции обмоток ротора машин переменного тока и обмоток возбуждения машин постоянного тока не менее 20 кОм.

Сушку машин в зависимости от местных условий выполняют внешним нагревом, инфракрасными лучами, индукционными потерями в сердечнике, потерями в проводниках обмоток, током к. з. и т. п.

Рис. 4.2.5. Способы сушки машин:

а - непосредственным нагревом теплым зоздухом; б - методом индукционных потерь; в - методом потерь в обмотках; г - методом короткого замыкания обмоток

Во время сушки в наиболее нагреваемых частях обмоток электрических машин, на поверхности стального ротора и статора систематически измеряют температуру ртутными термометрами, температурными детекторами (термометры сопротивления или термопары, закладываемые заводом-изготовителем машины в труднодоступные точки машины) или рассчитывают температуру обмоток по замерам сопротивления обмоток.

.3 Монтаж силовых трансформаторов

Силовые трансформаторы служат для преобразования напряжения сети из большего в меньшее и наоборот. Устанавливаются силовые трансформаторы на понизительных и повысительных подсанциях. Они дают возможность передать электроэнергию на большие расстояния при высоком напряжении и малых ее потерях и экономии проводниковых материалов. Отечественная промышленность выпускает силовые трансформаторы следующих стандартных мощностей 10, 16, 25, 40, 63 КВА, а также с увеличением каждого значения в 10, 100, 1000 раз. По видам охлаждения трансформаторы делят на сухие, с масляным охлаждением и с заполнением горючим жидким диэлектриком.

Монтаж силовых трансформаторов предусматривает: погрузку, транспортировку и выгрузку; ревизию и сушку; сборку и установку; пробное включение под напряжение. В комплексе операций по монтажу трансформаторов значительное место по трудоемкости занимают такелажные работы. Доставку трансформаторов к месту монтажа осуществляют преимущественно автомобильным транспортом соответствующей грузоподъемности, тракторами на специальных транспортных приспособлениях или тягачами на автотрайлерах.

Монтаж и сборка трансформаторов.

Монтаж и сборка мощных силовых трансформаторов для закрытых и открытых установок состоят из нескольких основных операций и начинаются с установки радиаторов, маслонаполненных вводов, переключающего устройства, расширителя, газового реле, реле уровня масла, предохранительной (выхлопной) трубы, воздухоосушителя, термометров, термометрического сигнализатора и термосифонного фильтра (рис. 4.3.1).

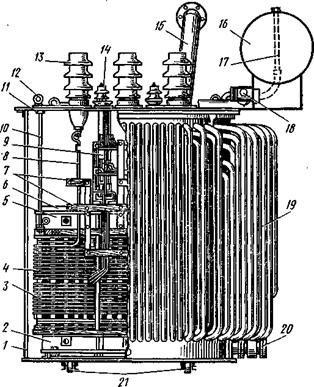

Рис. 4.3.1. Трехфазный силовой трансформатор мощностью 1000 кВ • А с маслянымохлаждением:

- бак; 2,5 - нижняя и верхняя крановые балки магнитопровода; 3 - обмотка ВН; 4 - регулировочные отводы к переключателю; 6-магнитопровод; 7- деревянные планки; 8 - отвод от обмотки ВН; 9 - переключатель; 10 - подъемная шпилька; // - крышка бака; 12 - подъемнее кольцо (рым);13, 14 - вводы ВН и НН; /5 - предохранительная труба; 16 - расширитель; 17 - маслоуказатель; 18 - газовое реле; 19 - циркуляционные трубы; 20 - маслоспуекпой кран; 21 - катки

Сборка радиаторов.

В съемных радиаторах (до установки их на трансформатор) проверяют, полностью ли закрыты радиаторные краны на баке; испытывают на плотность сварные швы повышенным давлением и промывают радиаторы сухим трансформаторным маслом. Радиаторы испытывают повышенным давлением столбом масла, нагретого до 50-60° С (давление создают ручным насосом), или сжатым воздухом (от компрессора). Испытания проводят при вертикальном или горизонтальном положении радиатора в течение 30 мин при давлении 50 кПа. Все заводские дефекты сварки, выявленные в результате такого испытания, устраняют газосваркой. После испытания радиаторы промывают чистым маслом, применяя для этого центрифугу или фильтр-пресс. Окончив монтаж всех радиаторов, проверяют работу кранов и заполняют радиаторы маслом. Перед монтажом 110-киловольтных маслонаполняемых вводов снимают заглушку, закрывающую отверстие, предназначенное для установки ввода. Прокладку из маслостойкой резины заменяют новой и на ней закрепляют сварной переходной фланец. Болты фланца затягивают равномерно по всей, окружности- до тех пор'„ пока толщина резиновой прокладки не уменьшится вдвое. Затем, устанавливают резиновую прокладку на верхнее кольцо переходного фланца и приступают к опусканию ввода в переходной фланец, для чего ввод вывешивают в центре отверстия фланца. После того как ввод вывешен над отверстием фланца, в центральную трубу ввода пропускают киперную ленту или гибкий канатик, к которому прикрепляют контактную шпильку, припаянную к концу кабеля. Шпильку вытягивают через центральную трубу.

Монтаж переключающего устройства.

Рис. 4.3.2. Общий вид и детали однофазного переключателя барабанного типа:

/- стопорные болты; 2 - колпак привода; 3 - указатель положения; 4 - упор; 5 - отверстие для стопорного болта; 6 - вал привода; 7-выступы на крышке сальника; 8- фланец; 9 - втулка привода; 10, 16-штифты; 13 - штанга; 15 - валик нижней муфты; 17 - втулка переключателя; 18 - изоляционная втулка вала переключателя; 19 - гетинаксовый диск; 20 - коленчатый вал; 21 - контактный стержень; 22 - контактные кольца; 23 - кабель; 24 - вертикальная деревянная планка; 25 - шпилька из изоляционного материала; /-V - указатели положения переключателя; // - валик; 12 и 14 - верхняя и нижняя муфты

Трансформаторы с регулировкой напряжения под нагрузкой поставляют комплектно с переключающим устройством (рис. 4.3.2). При ревизии активной части трансформатора приходится отсоединять горизонтальный вал (разъемное звено между переключателями и контакторами) и отключать концы отводов от контакторов. Поеле ревизии вал устанавливают на место, для этого привод переключающего устройства и подвижные контакты ставят в положение /. Затем в соединительную муфту вала переключателя устанавливают конец горизонтального вала со шпонкой. На другом конце вала соединяют конусные диски, следя за тем, чтобы совпали риски дисков съемного вала и вала контакторов. Работу переключающего устройства после монтажа проверяют, провертывая вручную механизм от начального до предельного положения, а затем приводят переключающее устройство в действие электродвигателем.

Монтаж расширителя и газового реле. Перед монтажом предварительно проверенного и испытанного на герметичность расширителя (рис. 4.3.3) его промывают сухим и чистым трансформаторным маслом. На крышке трансформатора устанавливают два кронштейна, на которых временно закрепляют расширитель; окончательно расширитель устанавливают после присоединения к нему патрубка с газовым реле и очистки его внутренней поверхности от ржавчины до металлического блеска и покрытия лаком.

Рис. 5-22. Общий вид (расширителя:

-бак; 2,3 - маслоуказагель;4 - угольник; 5 - запирающий болт; 6 - крышка транс(рор»гатора;7 - газовое реле; в - плоский край; в - трубопровод; 40 - опорная пластина

Ошиновка трансформаторов.

Ошиновку трансформаторов выполняют так, чтобы не создавались механические напряжения в фарфоре и других деталях вводов. В настоящее время для ошиновки трансформаторов малой мощности применяют алюминиевые шины, кабели и провода. Подсоединение их к медным шпилькам или пластинам вводов трансформаторов выполняют через медно-алюминиевые наконечники или переходные пластины. У трансформаторов малой мощности перемычки между вводами низшего напряжения и распределительным щитом обычно выполняют из проводов АПРТО или ПРТО, прокладываемых открыто на стальной полосе.

ВРУ открытого типа монтируют трансформаторы специальной конструкции с изоляторами, рассчитанными для работы на открытом воздухе. Порядок монтажа этих трансформаторов такой же, как и трансформаторов для закрытых ПС. Для монтажа ошиновки трансформаторов открытых ПС применяют многожильные гибкие провода, что объясняется их небольшой стоимостью и удобствами монтажа и эксплуатации. Для монтажа и ремонта трансформаторов массой выемной или съемной части Юти более на ПС предусматривают установку грузоподъемных устройств (порталов) - стационарных или инвентарных.

Контроль состояния изоляции трансформаторов.

Условия включения трансформаторов без сушки и необходимость сушки активной части регламентированы в заводских и в указанной выше инструкциях, которыми и следует строго руководствоваться. Трансформаторы с увлажненными обмотками включать под, рабочее напряжение нельзя. Обмотки трансформатора считают неувлажненными и сушку их необязательной в результате всестороннего рассмотрения результатов ряда испытаний, а также условий транспортирования трансформатора и его хранения до и во время монтажа. Применяют несколько методов испытания и определения степени увлажнения обмоток трансформатора, описанных ниже.

По коэффициенту абсорбции, т. е. соотношению сопротивлений изоляции обмоток в зависимости от времени приложения напряжения, мегаомметром измеряют сопротивления изоляции обмоток через 15 и 60 с после приложения напряжения и определяют коэффициент абсорбции, равный отношению К60" /К15"

Сопротивление изоляции обмоток трансформаторов определяют мегаомметром на напряжение 2500 В с верхним пределом измерения не ниже 10 000 МОм. При измерении все вводы обмоток одного напряжения соединяются. Перед началом каждого измерения испытуемую обмотку заземляют на срок не менее 2 мин.

.4 Монтаж КРУ и КТП

Комплектные распределительные устройства разделяют по способу установки в них аппаратов и приборов на два типа:

) КСО (камера комплектная, стационарная, одностороннего обслуживания), в которых аппараты высокого напряжения, приводы к ним и приборы установлены стационарно, без выдвижных элементов;

) КРУ, в которых соответствующее электрооборудование смонтировано на выкатной тележке, с выдвижными элементами. Кроме того, по условиям обслуживания КРУ бывают одностороннего обслуживания (прислонного типа) с фасадной стороны и двустороннего обслуживания, свободно стоящие с проходами с обеих сторон.

Распределительные устройства изготовляют и комплектуют из отдельных шкафов (рис. 4.4.1), полностью укомплектованных аппаратами первичных целей, приборами и аппаратами защиты, измерения, учета и сигнализации, ошиновками и проводками вторичных цепей в пределах каждого шкафа в отдельности. Шкафы КРУ состоят из трех основных частей: корпуса, выкатной тележки и релейной камеры (шкафа). Они отличаются друг от друга габаритами, некоторыми конструктивными особенностями, типами встраиваемой аппаратуры и техническими характеристиками. Шкаф разделен стальными перегородками на отсеки: шинный, выкатной тележки, трансформаторов тока с кабельными заделками, верхних контактов разъединителей. Тележки выкатываются из шкафа при необходимости осмотра или ревизии аппаратуры.

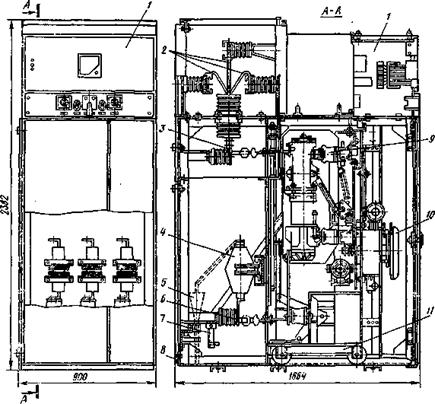

Рис. 4.4.1 Шкаф КРУ-2 с выключателем ВМП-10 и пружинным приводом:

- релейный шкаф; 2 - сборные шины; 3 - верхние ножи разъединителя; 4 - трансформаторы тока; 5 - концевые кабельные заделки; 6 - нижние ножи разъединителя; 7 - заземлитель; 8- болты для заземления; 9 - выключатель; 10 - привод; 11 - выкатная тележка

Камера стационарная отдельно стоящая (КСО) делится на три отсека листовой сталью или асбоцементными плитами, в которых соответственно размещены: сборные шины и шинный разъединитель - в верхнем, масляный выключатель и трансформаторы тока - в среднем, линейный разъединитель и кабельные заделки-в нижнем отсеках. Каркас камеры унифицированный, сварной из гнутой листовой и реже из угловой стали. На фасаде камеры закреплены две двери - верхняя и нижняя, на которые монтируют приводы выключателей и разъединителей.

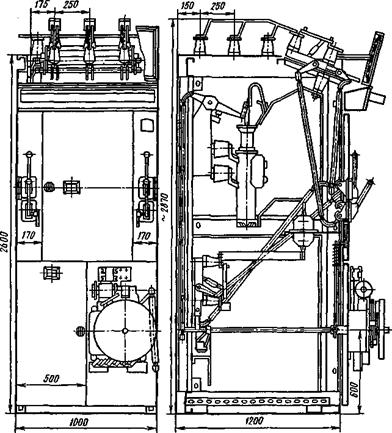

Рис. 4.4.2. Комплектная камера распределительного устройства КСО-272

Комплектные трансформаторные подстанции

Комплектная подстанция внутренней (КТП) и наружной (КТПН) установок состоит из блока ввода высокого напряжения 6-10 кВ, силового трансформатора (одного или двух) и комплектного РУ низкого напряжения 0,4 кВ с предусмотренной проектом защитно-коммутационной аппаратурой, приборами измерения, сигнализации и учета электроэнергии.

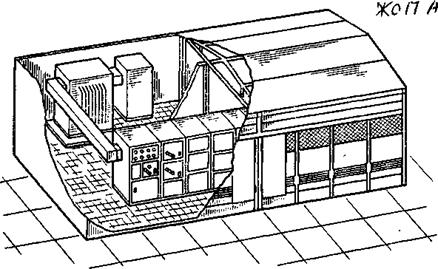

Рис. 4.4.2. Смонтированная трансформаторная подстанция мощностью 630-1000 кВ • А в объемном исполнении

Монтаж КРУ и КТП.

При монтаже комплектных устройств выполняются следующие операции:

) доставка блоков оборудования на место распаковки;

) установка на закладные основания;

) выверка их положения по вертикали и по однолинейности положения всех блоков, образующих ряд;

) стягивание их болтами между собой; приварка к основанию;

) электрическое соединение блоков одного с другим;

) прокладка и соединение сборных шин;

) подсоединение кабелей; ревизия и окончательная регулировка аппаратов. При современном индустриальном монтаже ПС и РУ основными операциями является доставка собранных блоков к месту монтажа, перевозка внутри помещения, подъем и установка.

Испытания оборудования РУ.

Электрооборудование РУ после монтажа проходит необходимые испытания и наладку, после чего его сдают по акту в эксплуатацию. При сдаче комиссии предъявляют перечень отклонений от проекта, рабочие чертежи с нанесением на них изменений, акты скрытых работ, протоколы сушки, ревизии, формовки батарей, принципиальные схемы, а также протоколы испытаний и наладки электрооборудования с указанием исправлений, произведенных в процессе наладки. Смонтированное электрооборудование РУ предъявляют к сдаче после устранения дефектов и недоделок, обнаруженных в процессе предварительных осмотров.
