Монтаж электропроводок

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

«СТЕРЛИТАМАКСКИЙ ХИМИКО-ТЕХНОЛОГИЧЕСКИЙ КОЛЛЕДЖ»

ОТЧЕТ

ПО ЭЛЕКТРОМОНТАЖНОЙ ПРАКТИКЕ

Содержание

1. Инструктаж по технике безопасности

. Монтаж электропроводок

.1 Разметочные работы

.2 Пробивные и крепежные работы

.3 Оконцевание, соединение, ответвление жил проводов

.4 Монтаж проводов в трубах

.5 Монтаж кабельных линий

.6 Монтаж шинопроводов

.7 Монтаж осветительных электроустановок

. Пайка, лужение, склеивание проводов

. Монтаж силового оборудования

.1 Монтаж пускорегулирующих и защитных аппаратов

.2 Монтаж электродвигателей

.3 Монтаж силовых трансформаторов

.4 Монтаж КРУ и КТП

Список использованной литературы

пускорегулирующий пайка лужение провод

1. Инструктаж по технике безопасности

Соблюдение действующих правил техники безопасности и правил устройств электроустановок является обязательным для выполнения всему электротехнологическому персоналу.

Прохождение через организм человека электрического тока приводит к различным электротравмам. Это травмы, вызванные поражением человека электрическим током или электрической дугой. Электротравмы сводят к 2 видам:

) местным электротравмам, когда возникает местное (локальное) повреждение организма

) общим электротравмам, так называемым электрическим ударам, когда поражается (или создается угроза поражения) весь организм из-за нарушения нормальной деятельности жизненно важных органов и систем. Электрические удары являются грозной опасностью для жизни пострадавших; они вызывают 85 - 87 % смертельных поражений (считая за 100 % все случаи со смертельным исходом от действия тока).

Степень отрицательного воздействия тока на организм человека увеличивается ростом тока.

Таблица 1 - Величины тока опасные для человека

Для безопасности персонала при работе в электроустановках пользуются защитными средствами. Защитные средства подразделяются на основные и дополнительные.

) штанги изолирующие. Предназначены для оперативной работы (операции с разъединителями, смена предохранителей, установка деталей, разрядников и т. п.), измерений (проверка изоляции на линиях электропередачи и подстанциях), наложения переносных заземлений, а также для освобождения пострадавшего от электротока.

) клещи изолирующие. Предназначены для замены предохранителей в электроустановках до и выше 1000 В, а также для снятия накладок, ограждений и других аналогичных работ в электроустановках до 35 кВ включительно.

) указатели напряжения. Предназначены для определения наличия или отсутствия напряжения на токоведущих частях электрооборудования.

) перчатки диэлектрические. Предназначены для защиты рук от поражения электрическим током.

) ковры диэлектрические. Применяются в качестве дополнительной защиты в закрытых электроустановках напряжением выше 1000 В.

) боты и галоши диэлектрические. Применяются в качестве дополнительного защитного средства и являются защитным средством от шагового напряжения в электроустановках.

Во время работы следует строго выполнять следующие правила электробезопасности:

не передавать электрооборудование лицам, не имеющим права работать с ним;

если во время работы обнаружиться неисправность электрооборудования или работающий с ним почувствует хотя бы слабое действие тока, работа должна быть немедленно прекращена и неисправное оборудование должно быть сдано для проверки или ремонта;

отключать электрооборудование при перерыве в работе и по окончании рабочего процесса;

перед каждым применением средства защиты работник обязан проверить его исправность, отсутствие внешних повреждений, загрязнений и срок годности (по штампу на нём);

не наступать на проложенные на земле электрические провода и кабели временной проводки;

неукоснительно выполнять требования плакатов и знаков безопасности.

Меры доврачебной помощи зависят от состояния, в котором находится пострадавший после освобождения его от электрического тока. Во всех случаях поражения электрическим током необходимо обязательно вызвать врача независимо от состояния пострадавшего.

Если пострадавший, находящийся в бессознательном состоянии, придёт в сознание, ему следует дать выпить 15*20 капель настойки валерианы и горячего чая.

Если пострадавший дышит очень редко и судорожно, но у него прощупывается пульс, необходимо сразу же делать ему искусственное дыхание.

Проведение искусственного дыхания.

Рекомендуется проводить искусственное дыхание по способу «изо рта в рот» или «изо рта в нос».

Для проведения искусственного дыхания пострадавшего следует:

) уложить пострадавшего на спину, расстегнув стесняющую дыхание одежду и поясной ремень;

) необходимо обеспечить проходимость дыхательных путей, которые могут быть закрыты запавшим языком или инородным содержимым;

) голову пострадавшего максимально запрокинуть назад, подкладывая одну руку под шею и надавливая другой на лоб;

) нос у пострадавшего закрывают пальцами рук и производят вдувание воздуха резко и энергично примерно через 5 секунд (Для более глубокого выдоха нужно несильным нажатием руки на грудную клетку помочь воздуху выйти из лёгких пострадавшего).

2. Монтаж электропроводок

Совокупность проводов и кабелей с относящимися к ним креплениями и защитными конструкциями и деталями называют электропроводкой.

По способу выполнения электропроводка может быть открытой (стационарной, переносной, передвижной), если она проложена по поверхности стен и потолков, по балкам и фермам, и скрытой, если она проложена внутри конструктивных элементов зданий или сооружений (в полах, перекрытиях, стенах и т. п.)

Скрытую электропроводку выполняют в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций, в заштукатуренных бороздах, под штукатуркой, а также замоноличенными в строительные конструкции при их изготовлении.

Открытые электропроводки выполняют также токопроводами, под которыми понимают устройства, состоящие из неизолированных или изолированных проводников и относящихся к ним изоляторов, защитных оболочек, ответвительных устройств, поддерживающих и опорных конструкций. В зависимости от вида проводников их подразделяют на гибкие (из проводов) и жесткие (из жестких шин).

По месту расположения самым распространенным типом электропроводки является электропроводка внутри зданий, помещений и сооружений, т. е. внутренняя электропроводка. Наружной электропроводкой называют электропроводку, проложенную по наружным стенам зданий и сооружений или между ними, под навесами, а также на опорах, имеющих не более четырех пролетов длиной до 25 м каждый, установленных вне улиц, дорог.

Монтаж проводов состоит из следующих основных операций: разметка, установка опор, прокладка труб, прокладка защищенных изолированных проводов, оконцевание соединяемых проводов, испытание смонтированной проводки.

.1 Разметочные работы

Разметкой называется нанесение горизонтальных и вертикальных осей симметрии и мест крепления оборудования отдельных деталей, конструкций, проводок на стенах, потолках, колоннах и других поверхностях. Цель разметки состоит в том чтобы, во-первых, сохранить определенные нормированные ПУЭ и санитарными нормами (СН и П) расстояний между токоведущими частями и заземленными конструкциями, стенами, перекрытиями; во-вторых, обеспечить удобства обслуживания, ремонта и монтажа электрооборудования и аппаратов. Разметку выполняют мелом, простым мягким карандашом, углем или чертилкой. Линии наносят с помощью специальных приспособлений или шнура, натертого порошковым мелом, углем или синькой. Разметку мест пробивки отверстий и гнезд для установки электроконструкций выполняют часто с помощью простых разметочных шаблонов. Точки крепления на разметочных линиях трасс и осях отмечают поперечными линиями, которые должны быть видны при создании отверстий и монтаже. Сквозные отверстия, гнезда, борозды размечают с указанием их очертаний (круг, квадрат, прямоугольник) и размеров.

Рис. 2.1.1. Разметка мест крепления и трасс прокладки электропроводок различными инструментами.

Наиболее удобны инструменты и приспособления, позволяющие электромонтажнику выполнять разметочные работы с пола, не поднимаясь на высоту. Разметку на потолке производят двумя шестами (/).

Разметочный шнур 2 крепят к концу длинного шеста / и наматывают на барабанчик 6 через ролик 4 и камеру 5 с красящим веществом, зацепленные на коротком шесте 7. Надежно устанавливают длинный (3,4-3,5 м) шест 1 в распор между полом и нужной точкой потолка, отходят с коротким шестом 7 в определенное место и натягивают шнур 2 над поверхностью потолка.

Затем шпагатом, привязанным к кольцу 3, которое легко перемещается по окрашенному шнуру 2, оттягивают шнур и, резко отпуская, отбивают линию. Отмечают на отбитой линии места крепления циркулем (//).

С помощью шеста с отвесом (///) переносят размеченные на полу точки на потолок, а рамкой с шнуром (IV) размечают линии на стенах и потолках приемом, аналогичным приему для двух шестов. Для разметки удобен также шнур с отвесом в виде рулетки (V).

Рис. 2.1.2. Разметка с помощью разметочного шнура (отвеса с шнуром)

Трассы открытых электропроводок наносят окрашенным разметочным шнуром параллельно стенам и потолкам с учетом архитектурных линий помещений и сооружений. На трассах размечают места выполнения соединений, ответвлений, отверстий, проходов, обходов, креплений. Места креплений начинают размечать с конечных, а заканчивают промежуточными точками.

Трассы скрытых электропроводок по перекрытиям размечают по кратчайшим расстояниям, а по стенам - строго вертикально или горизонтально.

.2 Пробивные и крепежные работы

При производстве пробивных и крепежных работ пользуются ручным ( набор отверток, монтажный нож, клещи, плоскогубцы, бокорезы, молоток, зубило) и электроинструментом.

К средствам малой механизации относят ручные электросверлилки, пневматические молотки, перфораторы, гидравлические прессы, строительно-монтажные пистолеты, электромагнитобуры, электромолотки, бороздофрезы, пороховые колонки, ручные и пиротехнические оправки, электрошлифовальные машины, универсальный электрифицированный привод, различные домкраты, лебедки, тали, механизмы для обработки стальных труб

Для сверления отверстий в строительных конструкциях из кирпича, гипсолита и других материалов без абразивного наполнителя, в изоляционных материалах и металлах используют электросверлилки

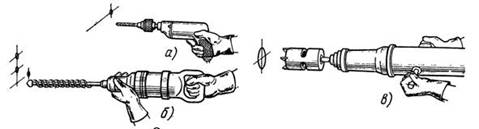

Рис. 2.2.1.Основные приемы сверления:

а - гнезд и отверстий малых диаметров, б - глубоких гнезд и отверстий, в - гнезд под коробки скрытых электропроводок

В качестве крепежных деталей используют болты, винты, замки. При выполнении крепежных работ часто применяют сварку. Все крепежные работы разделяют на следующие группы: резьбовые, безрезбовые, вмазочные, безвмазочные.

Выбор способа крепления осуществляется с учетом условий работы, конструкции, материала опорной поверхности.

Дюбель - крепёжное изделие, которое совместно с другим крепёжным изделием различными способами закрепляется в несущем основании и удерживает какую-либо конструкцию.

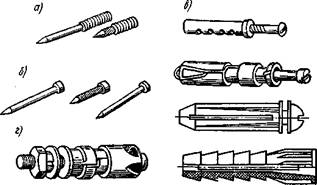

Рис. 2.2.2. Виды дюбелей:

а - с наружной резьбой; б - гвоздеобразные; в - распорные; г - с распорной гайкой

Дюбели классифицируют на следующие типы:

) Распорные. Крепежные детали имеют общее назначение и применяются для сплошных и пористых базовых материалов.

) Многофункциональные (универсальные). Детали монтируют не только в сплошных базовых основаниях, но и в тонких листовых материалах (гипсокартонные и гипсоволоконные плиты).

) Фасадные (рамные). Предназначен для крепления тяжеловесн. элементов металлических и деревянных конструкций

) Дюбели-гвозди (гвоздевые). Предназначен для прикрепления методом сквозного монтажа элементов конструкций из дерева и металла: профилей для гипсокартона; деревянных брусков и реек; подвесных потолков; подвесов, зажимов и других изделий.

) Для пустотелых и тонкостенных оснований. Включает обширную группу крепежных изделий и непосредственно предназначен н для выполнения креплений к листам гипсокартона, гипсоволоконным плитам, ДСП.

) Специальные. Это дюбели, например, таких типов, как юстированные и крепеж со специальными головками.

.3 Оконцевание, соединение и ответвление жил проводов и кабелей

При соединении и ответвлении медных и алюминиевых жил проводов и кабелей применяют газовую сварку (пропано-воздушную и пропано-кислородную), термитную сварку, электросварку, пайку, опрессовку, а также механические способы соединения с помощью сжимов и зажимов.

) Опрессовка

При соединении и оконцеваний алюминиевых и медных жил опрессовкой применяют механические и гидравлические прессы и клещи (рис. 2.3.1), а также пиротехнические устройства.

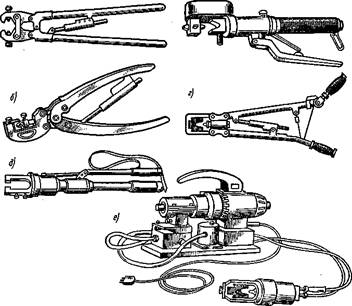

Рис. 2.3.1. Инструменты и механизм для опрессовки наконечников и гильз:а-пресс-клещи ПК-1м; 6 - пресс-клещи ПК-2м; в - гидравлические монтажные клещи ГКМ; г-механический ручной пресс РМП-7м;д - гидравлический ручной пресс ПГР-20; е - гидравлический ножной пресс с электропроводом ПГЭП-2

В зависимости от числа и сечения опрессовываемых жил подбирают гильзы, клещи, пуансоны и матрицы; зачищенные и смазанные пастой жилы вставляют в гильзу и опрессовывают; соединение покрывают лаком, изолируют липкой лентой и вторично покрывают лаком. Для получения этим методом надежных соединений и оконцеваний алюминиевых жил необходимо строго соблюдать технологию опрессовки, т. е. нужно правильно выбрать матрицы и пуансоны, наконечники или соединительные гильзы и довести до необходимых конечных размеров места обжатия (рис. 2.3.2).
