Материал: Монтаж электропроводок

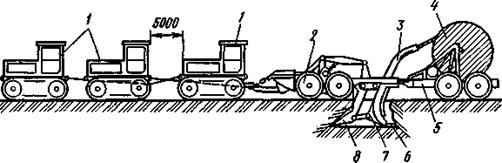

Рис. 2.5.3. Бестраншейная прокладка кабеля:

- трактор; 2 - кабелеукладчик; 3 - входной лоток кассеты; 4 - барабан с кабелем; 5 - кабельный транспортер; 6 - кабель; 7 -- кассета для кабеля;8 - нож

Прокладка кабеля внутри здания.

Внутри помещений прокладывают только бронированные кабели без наружного горючего покрова и небронированные кабели с негорючей оболочкой. В помещениях с агрессивной средой применяют кабели в оболочках, стойких к воздействию этой среды. Кабели внутри зданий, в том числе и в производственных помещениях, прокладывают непосредственно по стенам, потолкам, балкам, фермам и другим строительным конструкциям или по предварительно установленным на опорных поверхностях кабельным конструкциям или лоткам. Во всех случаях кабели должны быть доступны для осмотра и ремонта при эксплуатации.

В сетях напряжением до 1000 В применяют прокладку кабеля на тросах как внутри помещений, так и снаружи. В помещениях тросы крепят к колоннам вдоль или поперек здания, а также между стенами. Вне помещений трос обычно натягивают между стенами зданий. В качестве несущего троса применяют стальные канаты, горячекатаную круглую сталь. Расстояние между анкерными креплениями несущего троса принимают не более 100 м, а между промежуточными креплениями от 12 до 30 м в зависимости от количества и сечения жил подвешиваемых кабелей. Расстояние между креплениями кабеля к несущему тросу устанавливают 0,8-1 м.

Раскатку, подъем и укладку кабелей в подвешенные к тросу кабельные конструкции выполняют с применением механизмов и приспособлений.

Прокладка кабеля в туннелях и коллекторах.

Для прокладки кабеля используют туннели круглого сечения с внутренним диаметром 2,6 м и туннели прямоугольного сечения иногда сдвоенного типа (рис. 3-5). Для прокладки в туннелях применяют кабели с негорючими оболочками и защитными покровами.

Контрольные кабели размещают только над или только под силовыми кабелями и отделяют их горизонтальной перегородкой. Допускается прокладывать контрольные кабели рядом с силовыми кабелями с напряжением до 1000 В.

Силовые кабели напряжением до 1000 В прокладывают над кабелями напряжением свыше 1000 В и отделяют их горизонтальной несгораемой перегородкой. Различные группы кабелей, а именно: рабочие и резервные напряжением свыше 1000 В, прокладывают на разных горизонтальных уровнях с отделением их перегородками.

Если кабель подлежит частичной прокладке в туннеле и частичной - в земле, то в таких случаях применяют кабель с наружным покровом. Сгораемый покров удаляется только на участке трассы внутри туннеля до места выхода из него, заподлицо с заделкой трубы или проема. Применение в кабельных туннелях небронированных кабелей с полиэтиленовой оболочкой по условиям пожарной безопасности запрещается.

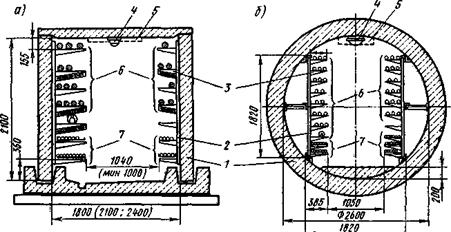

Рис. 2.5.4. Раскладка кабеля:

а - туннель прямоугольного сечения; б - туннель круглого сечения; 1- блок туннеля; 2 - стойка; 3 - полка; 4 - светильник; 5 - зона пожароизвещателей и трубопроводов механизированной уборки пыли и пожаротушения; 6 - силовые кабели; 7 - контрольные кабели

Количество кабелей, укладываемых на полках и лотках, определяется их типом и размером, а также диаметром и массой укладываемых кабелей. Прокладку кабелей в туннелях выполняют механизированным способом с применением те.х или иных механизмов и приспособлений (рис. 2.5.5). В ряде случаев в качестве тянущего устройства применяют специальный электропривод.

Рис. 2.5.5. Прокладка кабеля в туннеле тяжением:

- барабан; 2 - верхнее обводное устройство; 3 - нижнее обводное устройство; 4 -линейный ролик; 5 - распорная стойка; 6 - угловой ролик

Для раскатки кабеля на прямых участках трассы устанавливают линейные ролики на расстоянии от 3 до 7 м друг от друга в зависимости от массы кабеля и условий прокладки, а на поворотах трассы-угловые ролики. Линейные и угловые ролики закрепляют так, чтобы при протяжке кабеля они не смещались. Ролики должны быть такой конструкции, которая позволяет легко снять раскатанный кабель и переложить его на отведенное место.

Прокладка кабеля в блоках и каналах.

Для сооружения блоков применяют двух- и трехканальные железобетонные панели, предназначенные для прокладки в сухих, влажных и насыщенных водой грунтах; асбоцементные трубы для защиты кабелей от блуждающих токов; керамические трубы для защиты кабелей в агрессивных и насыщенных водой грунтах (при необходимости и в сухих грунтах).

В местах изменения направления трассы или глубины заложения блоков, а также на прямолинейных участках большой длины делают кабельные колодцы. Расстояния между соседними колодцами принимают максимальными с учетом строительных длин кабелей, усилий тяжения и условий прокладки.

Для прокладки в блочной канализации применяют кабели с незащищенной свинцовой оболочкой марки СГ и АСГ, а также кабели с незащищенной пластмассовой оболочкой марок ВВГ, АПВГ, АВВГ, АПсВГ и АПвВГ. На участках блоков длиной до 50 м допускается прокладка бронированных кабелей в свинцовой или алюминиевой оболочке без наружного покрова из кабельной пряжи с покраской брони для защиты от коррозии битумным лаком.

Каналы выполняются как внутри, так и вне зданий. В зависимости от количества прокладываемых кабелей, их назначения, напряжения и мощности кабелей

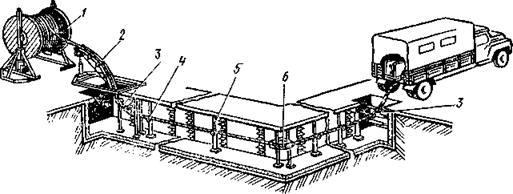

Рис. 2.5.6. Механизированная прокладка кабеля в блоках:

а-схема расстановки механизмов и приспособлений для прокладки кабелей в блоках: / - барабан с кабелем; 2 - угловые ролики во входном и выходном колодцах; 3 - линейные ролики; 4 - угловые ролики в промежуточных колодцах; 5 - тяговая лебедка; Л| - Кз - колодцы блочной канализации; б - схема выполнения прокладки: / - барабан с кабелем; 2 - верхние направляющие ролики; 3 - нижние направляющие ролики; 4 - воронка; 5 - блок; 6 - распорная стойка

Кабели в каналах укладывают как непосредственно по дну канала, так и на кабельных конструкциях, установленных по стенкам каналов. При этом по дну канала кабели укладывают только в каналах глубиной не более 0,9 м. Укладку осуществляют с применением раскаточных роликов и тянущих электроприводов. Вне зданий каналы поверх съемных плит засыпают слоем земли. На территории, доступной только для обслуживающего персонала, засыпка не обязательна.

2.6 Монтаж шинопроводов

Шинопроводом (токопроводом) называют устройство, состоящее в большинстве случаев из голых проводников со всеми поддерживающими изоляторами и конструкциями, предназначенные для канализации электроэнергии в туннелях, эстакадах, галереях и т.п.

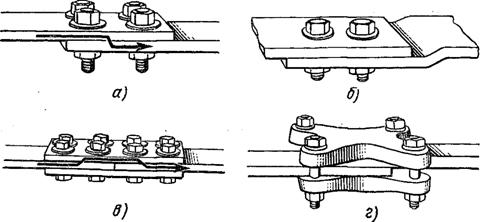

Рис. 2.6.1. Крепление шинопровода:

а - внахлестку, б - внахлестку с высадкой «утки», в - встык с помощью накладок, г - внахлестку с помощью сжимов

В цехах промышленных предприятий при напряжении до 1000 В применяют:

а) открытые шинопроводы - с шинами, не защищенными от прикосновения или попадания на них посторонних предметов;

б)защищенные шинопроводы - с шинами, огражденными от случайного прикосновения и попадания на них посторонних предметов коробом из перфорированного листа;

в)закрытые шинопроводы - с шинами, вмонтированными в сплошной короб.

Закрытые и защищенные шинопроводы, как правило, комплектуют из типовых элементов, изготовляемых на заводах. Открытые шинопроводы выполняют частично в монтажных мастерских (конструкция с изоляторами), частично на месте монтажа (установка конструкций и прокладка по ним шин).

Открытые шинопроводы могут быть свободно лежащими и натяжными. Устройство и монтаж свободно лежащих открытых шинопроводов принципиально не отличаются от монтажа ошиновки распределительных устройств подстанций.

В натяжном шинопроводе шины закрепляют аналогично креплению троса при тросовой проводке, а между натяжными креплениями шины укладывают на изоляторы или на клицы. Монтаж открытого шинопровода складывается из работы по подготовке трассы, изготовлению шинопровода в мастерской и установке его в цехе. Соединения и ответвления шин, как правило, выполняют электросваркой; ответвления к потребителям - изолированным проводом в стальных трубах, реже бронированным кабелем - с помощью наконечников на болтовых зажимах.

Рис. 2.6.2. Способы изгибов шин:

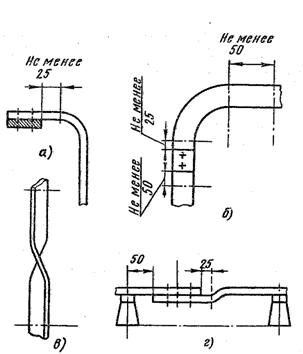

а - на плоскость, б - на ребро, в - «штопором», г - «уткой»

В комплект шинопровода в зависимости от его схемы входят секции прямые, угловые (с изгибом шин на плоскость и ребро), ответвительные в двух исполнениях (для отпайки шинами и проводом), переходные, подгоночные, регулируемой длины, с рубильником; крышки торцовые, угловые, а также коробки ответвительные и вводные в различном исполнении (с автоматами, предохранителями, с указателем напряжения и др.). Кроме того, в комплекте с шинопроводами поставляют конструкции для установки и крепления шинопроводов (стойки, кронштейны, подвесы).

Осветительные шинопроводы обеспечивают полную индустриализацию монтажа осветительных сетей, гибкость, долговечность и взаимозаменяемость элементов, удобства эксплуатации, обусловленные наличием штепсельных разъемов, что допускает замену и ремонт как секций, так и светильников без отключения всей группы светильников.

При современном состоянии организации и техники монтажа секции шинопроводов в мастерских собирают в укрупненные блоки.

Монтаж шинопроводов на строительной площадке сводится к их сборке и установке. Шинопроводы крепят на фермах, колоннах, стенах с помощью кронштейнов или подвесок, а также на полу на специальных стойках (преимущественно распределительные закрытые шинопроводы). Секции шинопроводов предварительно собирают в блоки из трех и четырех секций, а затем устанавливают на опорные конструкции. Секции шинопровода соединяют между собой болтами или сваркой, которой отдают предпочтение как наиболее прогрессивному способу. К коробу шинопровода приваривают заземляющие перемычки для создания непрерывной сети заземления. Такими же перемычками короб присоединяют к цеховой сети защитного заземления.

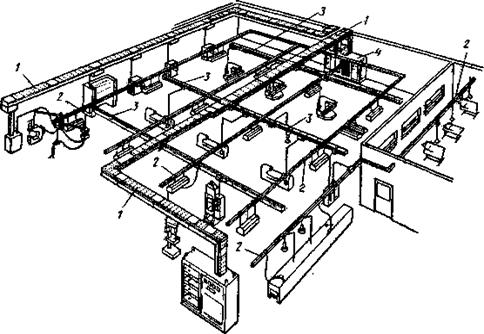

Рис. 2.6.3. Общий вид расположения шинопроводов в цехе: 1- магистральные шинопроводы; 2 - осветительные; 3- распределительные; 4 - комплектная трансформаторная подстанция

.7 Монтаж осветительных установок

Для питания светильников общего освещения применяют напряжение не свыше 380/220 В переменного тока при заземленной нейтрали и не свыше 200 В переменного тока при изолированной нейтрали. В помещениях без повышенной опасности указанное напряжение допускается для всех стационарных светильников вне зависимости от высоты их установки.

Питание специальных ламп (ксеноновых, ДРЛ, ДРИ, натриевых, рассчитанных на напряжение 380 В) и пускорегулирующих аппаратов (ПРА) для газоразрядных ламп, имеющих специальные схемы (например, трехфазные) с последовательным соединением ламп, применяют напряжение не свыше 380 В, включая и фазное напряжение системы 660/380 В с заземленной нейтралью. Ввод в светильник и пускорегулирующую аппаратуру выполняют проводом или кабелем с медными жилами и изоляцией, рассчитанной на напряжение не менее 660 В; при этом обеспечивается одновременное отключение всех фазных проводов, вводимых в светильник.

Светильники с люминесцентными лампами на напряжение 127-220 В допускается устанавливать на высоте менее 2,5 м от пола при условии недоступности их токоведущих частей для случайных прикосновений. В виде исключения групповые линии рабочего и аварийного освещения прокладывают проводами и кабелями с изоляцией на напряжение не ниже 660 В в одном коробе, используемом для установки светильников с люминесцентными лампами; при этом не допускается возможность их взаимного соприкосновения и крепление к общему тросу с расстоянием между ними в свету не менее 20 мм.

Подвесные светильники укрепляют к перекрытиям на крюках. В соответствии с требованиями правил к подвеске светильников с металлическими корпусами в жилых и общественных зданиях конец крюков изолируют. К стенам, колоннам и фермам подвесные светильники крепят с помощью различного вида кронштейнов, стоек, обхватов и подвесов.

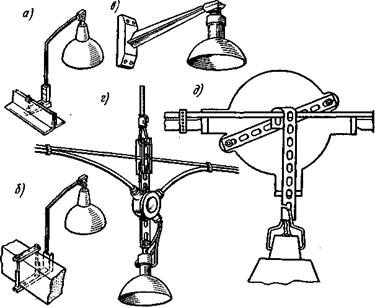

Рис. 2.7.1. Варианты креплении светильников:

а - на металлической ферме; б - на железобетонной ферме; в - на стене; г - подвеска на тросе; д - на тросозой проводке

В зависимости от назначения освещения различают рабочее, местное и аварийное.

Общее(рабочее) обеспечивает освещение помещения на рабочих местах соответствующую нормам.

Местное - освещает только рабочую поверхность.

Аварийное - выполняется отдельно от рабочего и местного освещения.

Если масса светильника не превышает 10 кг, его подвешивают на крюках с помощью колец или скоб блока крепления. Если светильник устанавливают на шпильку с резьбой, ее закрепляют на основании. К металлическим и железобетонным фермам, а также к ограждениям технологических площадок светильники крепят с помощью подвесов различной длины или трубчатыми кронштейнами.

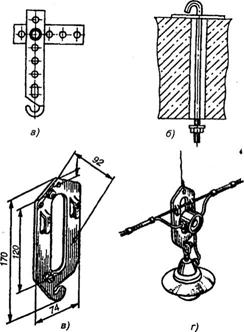

Рис. 2.7.2. Конструктивные элементы для установки светильников:

а - крюк; б- шпилька; в - подвес; г - подвеска светильника

При креплении на тросе светильники устанавливают на тросовых подвесках с обоймами на крюке, приваренном к металлической пластинке с ответвительной коробкой (загнутые края пластинки обжимают вокруг троса); к скобе в разъемной ответвительной коробке при тросовом проводе APT.

При установке на шинопроводах ШРА, прокладываемых по одной трассе с ШОС светильники крепят на боковых поверхностях ШРА симметрично по обе стороны с помощью специальных кронштейнов.

Рис. 2.7.3. Сборка кронштейна (а), установка светильника на держателе (б): 1 - патрубок; 2, 4 - винты заземления; 3 - держатель У25М

Комплектные осветительные устройства со щелевыми световодами (КОУ) состоят из щелевого световода (ЩС), камеры с источниками света, пускорегулирующего аппарата (ПРА), торцового переходного элемента. Щелевой световод представляет собой цилиндрическую трубу, внутренняя поверхность которой по всей длине покрыта зеркально отражающим слоем, и оптическую щель, через которую световой поток выходит наружу. КОУ изготовляют для производственных помещений с тяжелыми условиями среды (пыль, влага). Во взрывоопасных зонах классов В-16 и В-Па камеры устанавливают непосредственно в освещаемом помещении; в производственных помещениях со взрывоопасными зонами классов В-1, В-1а и В-П камеры выносят за пределы помещений и соединяют с помощью герметизированных переходных элементов со световодами. Таким образом, КОУ обеспечивают создание высококачественного и безопасного освещения, прежде всего во взрыво-и пожароопасных помещениях, а также целый ряд экономических и эксплуатационных преимуществ.

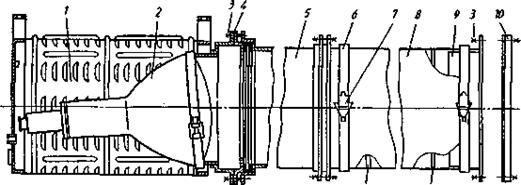

Рис. 2.7.4. Комплектное осветительное устройство:

- камера; 2 - кассета; 3 - болты; 4 - прокладка; 5 - переходный элемент; 6 - хомут; 7 - замок; в - щелевой световод; 9 - торцовое устройство; 10- фланец; 11 - пружинное кольцо
