Материал: Методы расчета изнашивания рабочих органов гидравлических машин

, кг/с, (5.75)

или, при ;

, кг/с. (5.76)

Для удобства оценки расчетных данных уравнения (5.75) и (5.76) для получения размерности  в г/ч можно записать:

, г/ч (5.77)

или, при ;

. (5.78)

Предложенная методика расчета гидроэрозионного изнашивания подтверждена экспериментальными данными [16, 17, 18].

Объяснение увеличения изнашивания пар трения при повышении содержания воды и воздуха в смазке имеется во многих работах, однако авторы расходятся во мнении относительно причин изнашивания сталей в присутствии воды. Предлагаемая модель гидроэрозионного изнашивания учитывает происходящие в указанных условиях тепловые процессы со значительным повышением температуры, а также усталостные процессы на поверхности стали, связанные с многократным ударным воздействием «взорвавшихся» капель воды. Модель позволяет также объяснить появление питтинга на внешней и внутренней поверхности поршней насосов и усиление воздействия поверхностно-активных веществ, связанные с локальным повышением температуры. Кроме того, модель гидроэрозионного изнашивания позволяет объяснить уменьшение износа при увеличении давления в гидросистеме тем, что при этом уменьшается разность между давлением в гидросистеме и давлением внутри газовых пузырьков и, соответственно, скорость бомбардировки, определяющей скорость гидроэрозионного изнашивания. К недостаткам модели следует отнести то, что другие возможные виды изнашивания (коррозия под напряжением, кавитация, трение) учтены лишь посредством эмпирического коэффициента.

Из результатов расчетов по предложенной методике следует, что влажность воздуха почти не сказывается на величине гидроэрозионного износа, который при этом на 2…5 порядков меньше, чем в случае непосредственного попадания воды в масло в минимальных количествах (например, ). Кроме того, если содержание воздуха в масле находится в пределах 5…9%, то гидроэрозионный износ увеличивается в среднем на 20%. Изменение содержания воды от 0 до 0,4% увеличивает износ в 30…60 раз, а при изменении  от 0,4 до 5% износ увеличивается в полтора с лишним раза. Таким образом, вода, содержащаяся в рабочих жидкостях гидросистем, более опасна, чем газ, если последний содержится в сравнительно небольшом количестве.

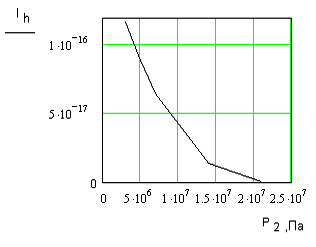

Ниже приводятся графические зависимости интегральной интенсивности изнашивания по слою , в зависимости от давления  при отсутствии воды в масле и с относительной влажностью воздуха  (рис.2) и с содержанием воды в масле (рис.3). Содержание воздуха принято равным 5% по объему.

Рис.2.  при  и Рис.  при

Как видно из рис.2 и 3, при расчетном давлении в поршневой камере, равном 3 МПа, интегральная интенсивность изнашивания в обводненном масле в 2 000 раз больше, чем в чистом. Кроме того, при повышении давления в поршневой камере насоса до 21 МПа, при отсутствии воды или при ее содержании  интегральная интенсивность гидроэрозионного изнашивания близка к нулю.

Следует отметить, что вопрос о наиболее опасных с точки зрения гидроэрозионного износа диапазонах давлений требует дополнительных исследований. Во многом износ зависит от различных сочетаний эксплуатационных факторов, например, давления на всасывающей линии насоса и давления в его поршневой камере. Можно предположить, что в лопастных гидромашинах также возможен гидроэрозионный износ по предложенной модели.

. Прогнозирование ресурсных показателей гидромашин

На основе экспериментальных или расчетных данных по скорости изнашивания прецизионных пар достаточно просто вычисляется технический ресурс гидромашины. Для этого необходимо задать вероятность Р(Т), с которой объект безотказно проработает Т часов и решить относительно Т следующее уравнение:

 , (6.1)

где  - нормированная функция Лапласа;- предельно допустимое значение параметра объекта, например, зазора в поршневой паре;

 - среднее значение скорости процесса повреждения или изменения выходного параметра, например, скорости изнашивания блока поршней;

 - среднее квадратичное отклонение скорости процесса (скорости изнашивания).

Если расчет ведется по скорости изнашивания объемного насоса, то за Xmax принимают значение зазора, вызывающего снижение подачи насоса на 20-25%. Следует отметить, что надежность привода в целом в большой степени определяется работоспособностью насоса и гидродвигателя или гидромотора. Поэтому расчетное значение технического ресурса гидромашины приблизительно соответствует техническому ресурсу гидропривода.
