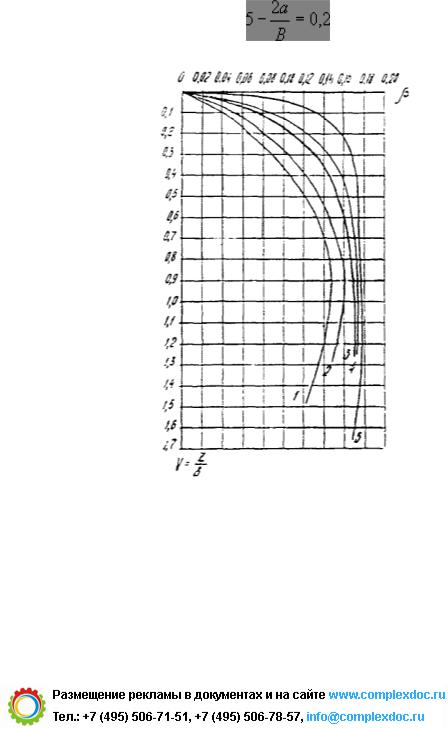

Рис. 35. График функции b при j = 20°:
;
101
База нормативной документации: www.complexdoc.ru
;
;
;
В этом случае в расчет вводятся значения сW и jW, отвечающие влажности, эквивалентной проектной нагрузке и определяемые по компрессионной кривой вида W = f(p).

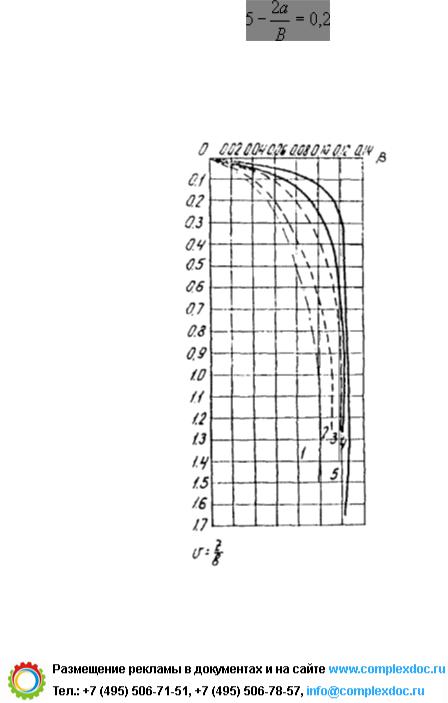

Рис. 36. График функции b при j = 30°:
102
База нормативной документации: www.complexdoc.ru
;
;
;
;
При необходимости определения рбез в некоторый промежуточный момент консолидации грунта основания достаточно в расчетную формулу подставить значения jW и сW, отвечающие влажности грунта в этот момент и учесть соответствующие ему величины осадки S и высоты насыпи h.
Величину фактической нагрузки можно определить при расчете на быструю отсыпку по формуле (8) и на медленную отсыпку по формуле (9).
142. При насыпях высотой более 6 м, а также при меньших насыпях в тех случаях, когда значение , рассчитанное по формуле, близко к 1, следует проверить устойчивость основания по методу круглоцилиндрических поверхностей скольжения (п. 143). Если в результате расчетов окажется, что устойчивость насыпи не обеспечена, необходимо изменить конструкцию в соответствии с указаниями пп. 168 - 180.

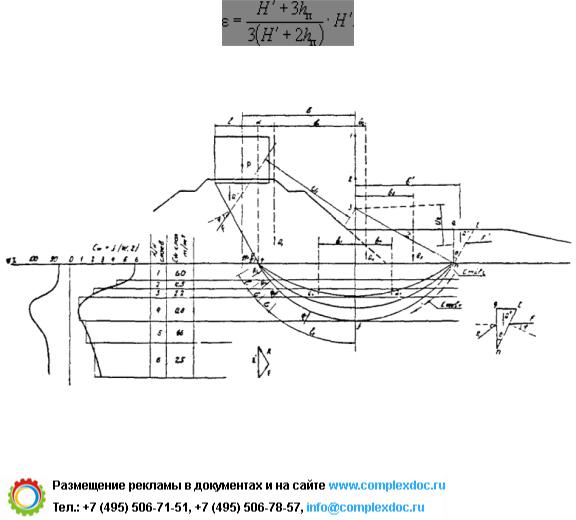

143. Расчет устойчивости по методу круглоцилиндрических поверхностей рекомендуется вести по схеме, приведенной на рис. 37,
где a-g-f-п - поверхность скольжения;
103
База нормативной документации: www.complexdoc.ru
р - временная нагрузка;
Q1 - вес части насыпи, входящий в сдвигающие силы;
Q2 - вес части насыпи, входящий в удерживающие силы;
Qб - вес бермы, входящий в удерживающие силы;
Q3 и Q4 - вес частей основания, оконтуренных поверхностью скольжения;
- сила сцепления грунта в данном слое;
li - длина участка поверхности скольжения в пределах i-го слоя;
Ni - силы реакции, нормальные к поверхности скольжения;
Тi - сила трения грунта в данном слое:
Тi = Ni × tgji;
ji - угол внутреннего трения грунта основания в данном слое;
r - радиус кривой скольжения;
F - реактивная сила, возникающая при сколе насыпи.
Величина, направление и точка приложения реактивной силы F определяются следующим образом (см. рис. 37).
104
База нормативной документации: www.complexdoc.ru
Величина - из силового треугольника Qp-R-F, где Qp - равнодействующая сила веса приведенной временной нагрузки и треугольной призмы обрушения (контур a-g-c-d-е-а).
Направление принимается под углом j к нормали плоскости а-g.
Точка приложения определяется построением: находят точку пересечения сил Q и р, через которую проводят линию, имеющую направление силы F. Пересечение этой линии с плоскостью обрушения а-g даст искомую точку приложения силы F - точку к.
При этом направление реактивной силы R (рис. 38) принимается параллельным плоскости обрушения а-g. Точка же приложения силы R к вертикальной плоскости g-с располагается на той же отметке, что и центр тяжести эпюры распорных давлений g-c-b-j (точка m). Если hп - высота приведенной временной нагрузки и Н¢ - высота насыпи с балластной призмой, то точка приложения силы R будет находиться на высоте
105
