138. В случае, когда необходим еще более точный прогноз хода осадки во времени, следует строить полную кривую осадки во времени.
Кривая общей осадки основания строится путем суммирования кривых осадок каждого слоя во времени.
При построении кривой осадки каждого слоя во времени исходят из следующих предпосылок:
а) насыпь возводится послойно, причем в расчете принимают, что каждый слой отсыпается практически мгновенно;
б) толщина каждого слоя определяется принятой технологией или величиной безопасной нагрузки (в последнем случае расчет ведется на наиболее рациональный режим отсыпки);
в) с момента отсыпки предыдущего слоя до отсыпки последующего проходит некоторый промежуток времени, в течение которого нагрузка (на поверхности) практически остается постоянной;
г) максимальная длительность воздействия каждой ступени нагрузки определяется временем, в течение которого осадка слоя достигает такой величины, при которой нагрузка снизится (за счет взвешивания) не более чем на 10 %;
д) в процессе осадки того или иного слоя насыпи величина отношения сжимающих напряжений, действующих в слое основания, к величине нагрузки на поверхности остается постоянной и определяется лишь проектным очертанием эпюры нагрузки
и относительной глубиной расположения слоя V.
Пример практического построения кривой осадки во времени приведен в приложении 2.
б) Основание II типа
139. Если при проектировании на первой стадии основание отнесено ко II типу и принято решение об использовании в основании слабого грунта, то на второй стадии назначение
96
База нормативной документации: www.complexdoc.ru
конструкции насыпи, а также расчет конечной величины осадки и времени ее стабилизации осуществляются теми же способами, что
ив случае оснований I типа.
Вотличие от оснований I типа при II типе обязательна проверка устойчивости основания по результатам лабораторных испытаний на сдвиг.
140. При проектировании насыпей высотой до 6 м устойчивость основания следует проверять, устанавливая коэффициент безопасности п. 67, в определенные моменты сооружения насыпи.
Величину безопасной нагрузки рбез для того или иного слоя на глубине z толщи вычисляют по формуле
(24)
где b - некоторая функция, определяемая по графикам рис. 5, 32 - 36 в зависимости от очертания насыпи относительной глубины расположения рассматриваемого горизонта и величины угла внутреннего трения jW грунта на данном горизонте;
gт - средневзвешенный объемный вес толщи (с учетом взвешивания), расположенной выше расчетного горизонта;
jW - угол внутреннего трения в рассматриваемый момент консолидации на данном горизонте;
сW - сцепление на данном горизонте в рассматриваемый момент консолидации.
Величина безопасной нагрузки для основания в целом определяется величиной безопасной нагрузки такого слоя, для которого рбез оказывается минимальным.
141. Устойчивость основания насыпи необходимо проверять по двум расчетным схемам при следующих условиях отсыпки насыпи:
а) при быстрой отсыпке с запасом на осадку, когда грунт основания не успевает уплотняться и практически остается в начальном состоянии по плотности влажности;
97
База нормативной документации: www.complexdoc.ru
б) при медленной отсыпке, когда грунт основания успевает консолидироваться и в конечный момент возведения насыпи имеет плотность и влажность, соответствующие полному уплотнению под проектной нагрузкой.
В первом случае при определении рбез в расчет вводятся значения сW и jW, отвечающие природной влажности Wнач = Wпр.
Если устойчивость не обеспечена, делают проверку по второй расчетной схеме.

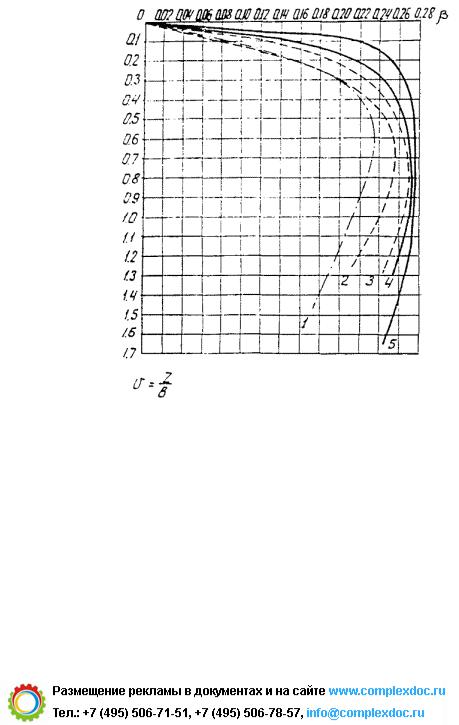

Рис. 32. График функции b при j = 5°:
;
;
98
База нормативной документации: www.complexdoc.ru
;
;

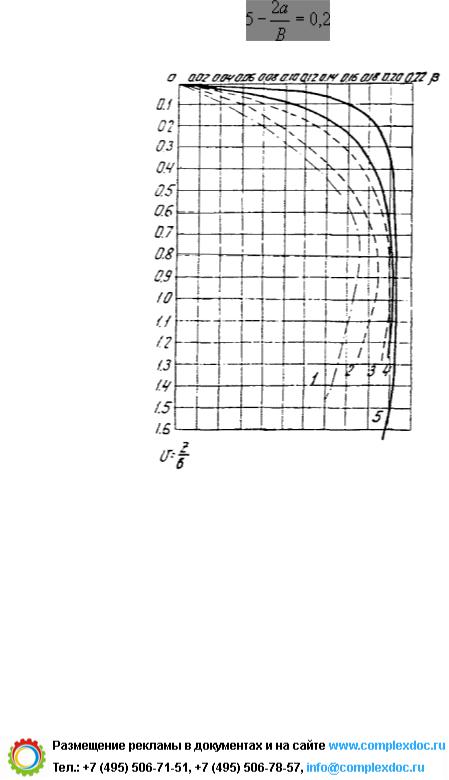

Рис. 33. График функции b при j = 10°:
;
99
База нормативной документации: www.complexdoc.ru
;
;
;

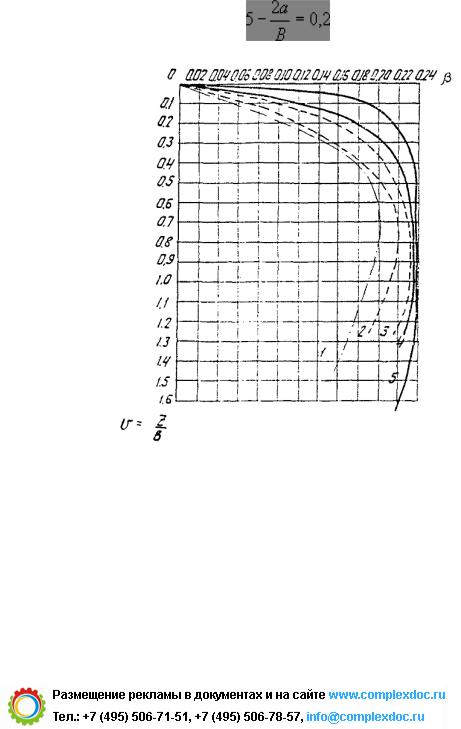

Рис. 34. График функции b при j = 15°:
;
