Материал: Метод._MathCAD_Prime

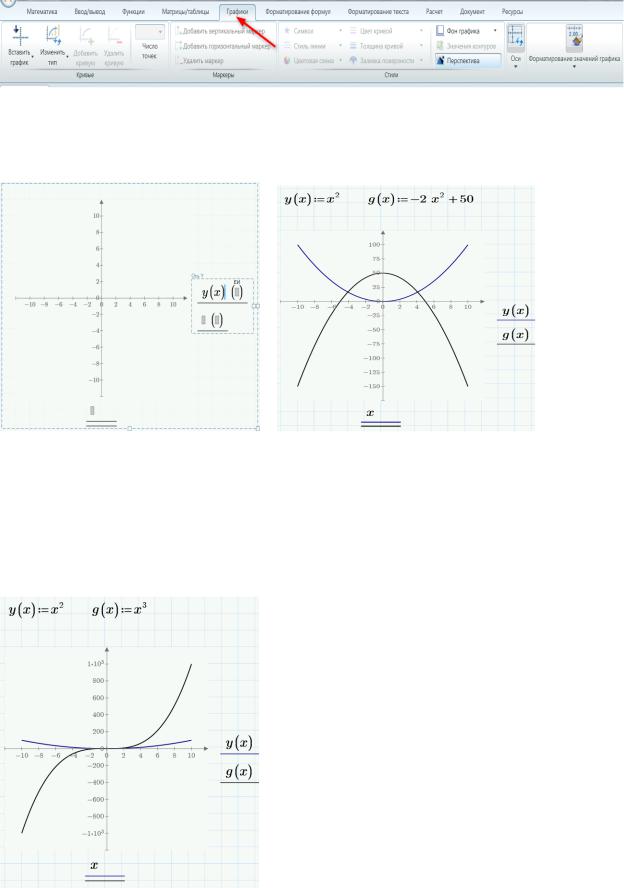

Для придания графику нужного вида можно воспользоваться вкладкой основного меню Графики:

Для построения двух графиков на одних осях нужно, поместить курсор после обозначения оси Y графика и выбрать команду Добавить кривую. Появится еще один местозаполнитель для оси Y:

Вы можете добавить больше графиков с помощью этой же команды.

Масштабирование

На графике с двумя кривыми диапазон для одной из них может быть не очень удачным для другой, например, графики функции y = x2 и g = x3 по умолчанию выглядят следующим образом:

36

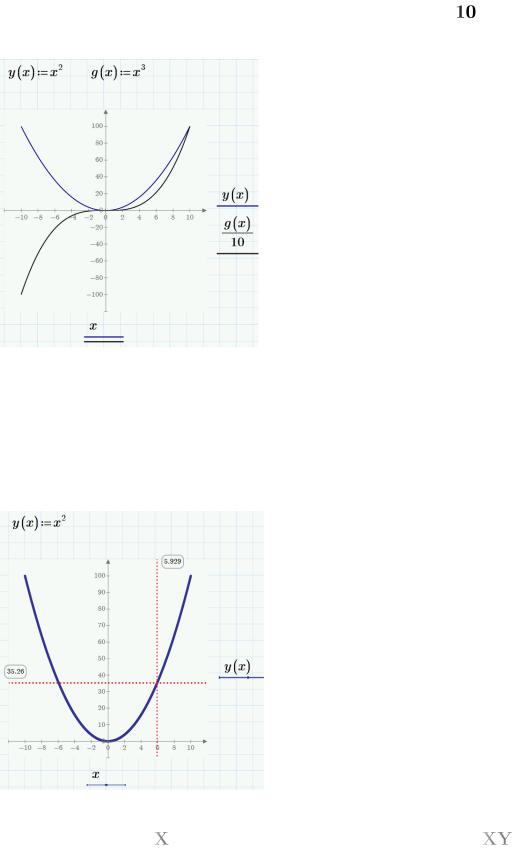

Чтобы исправить это, разделите функцию куба на . Это называется масштабированием:

Маркеры

Чтобы узнать более точные значения по графику, можно использовать маркеры из вкладки Графики /Маркеры. Стиль линий маркеров можно изменять таким же способом, как и для обычных графиков:

Примечание: При построении графиков функций используется диапазон значений по оси по умолчанию: [-10, 10]. Графики и полярные графики строятся по 500 точкам. 3D-графики строятся по 41 точке. Однако точками на графике можно управлять с помощью одного из следующих методов.

• Определить независимую переменную как переменную-диапазон.

37

•Изменить количество точек на графике и изменить диапазон оси путем правки делений.

Для сглаживания кривой следует добавить больше точек. Для просмотра пропущенных элементов графика следует увеличить диапазон, на котором откладываются точки.

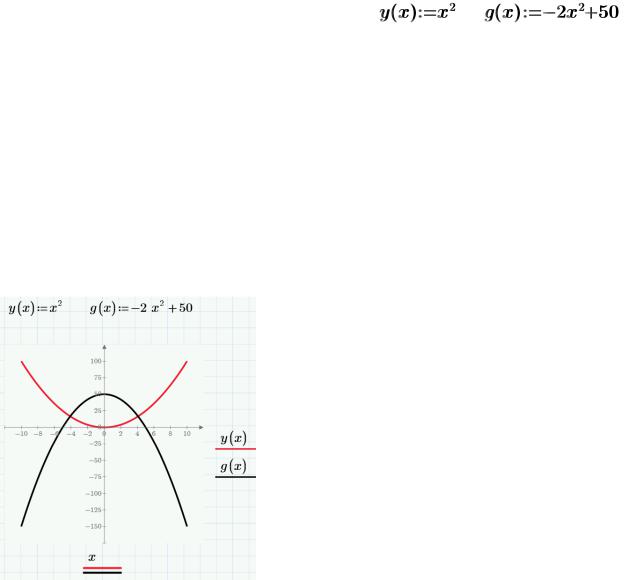

Упражнение 1

Построить графики функции y = x2 и g= − 2x2 + 50 на одной координатной плоскости.

После имени функции обязательно нужно указать имя переменной в скобках.

2.Выберите вкладку График/Вставить график/ График XY, выберите команду Добавить кривую и появившийся шаблон заполните соответствующим образом.

3.Щелкните мышкой вне области графика и получите графики.

4.С помощью инструментов Цвет кривой и Толщина кривой получите следующий вид графиков:

Вид документа Mathcad Prime:

38

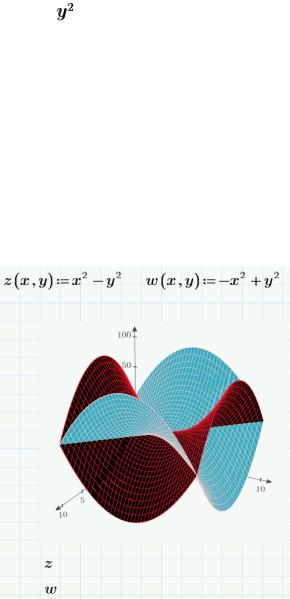

Упражнение 2

Построить графики функции от двух переменных z(x, y) = x2 − y2 и w(x, y) = −x2 + y2 на одной координатной плоскости.

Порядок выполнения:

1.Запишите заданные функции в виде: и .

2.Выберите вкладку График/Вставить график/3D-график, выберите команду Добавить кривую и появившийся шаблон заполните соответствующим образом.

3.Щелкните мышкой вне области графика и получите графики.

4.С помощью инструментов Цвет кривой и Толщина кривой получите следующий вид графиков:

Вид документа Mathcad Prime:

39

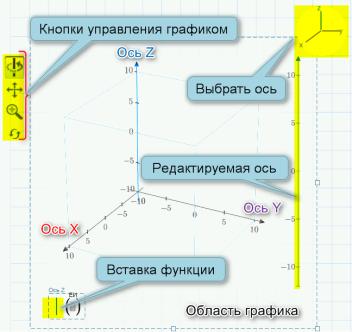

Управления просмотром 3D – графика

Элементы управления просмотром используются для вращения, панорамирования, масштабирования и восстановления вида 3D-графика.

Вращение

1.Щелкните область форматируемого 3D-графика и в элементе управления просмотром щелкните значок вращения .

2.Перетащите указатель, чтобы повернуть график.

Панорамирование

1.Щелкните область форматируемого 3D-графика и в элементе управления просмотром щелкните значок панорамирования .

2.Перетащите указатель, чтобы переместить просматриваемую область.

Или щелкните любое место графика, чтобы сделать это место центром вида.

Увеличение и уменьшение масштаба

При правке 3D-графика выполните прокрутку вверх средней кнопкой мыши, чтобы увеличить изображение, или прокрутку вниз, чтобы уменьшить его.

Можно также щелкнуть область форматируемого 3D-графика и в элементе управления просмотром щелкнуть значок масштабирования

40
