твердих порід з щілинами, то фільтри не встановлюються і вода надходить безпосередньо із свердловини.

Система водопостачання – це комплекс елементів для забирання, обробки до необхідної якості, доставки і розподілу води між споживачами. Структура та взаємне розміщення окремих елементів системи водопостачання залежать від її призначення, місцевих природних умов і санітарних вимог до води. Схема водопостачання значною мірою визначається вибором джерела води

(рис. Д.1).

Система механізованого водопостачання включає джерело, а також комплекс машин і обладнання. Залежно від організації водопостачання механізовані системи цього призначення бувають централізовані, децентралізовані і змішані або комбіновані.

За централізованого водопостачання всі споживачі господарства чи підприємства обслуговуються однією мережею.

При децентралізованому водопостачанні обслуговування кожного об’єкту даного господарства здійснюється від окремого водопроводу. В разі обслуговування частини об’єктів водопостачання централізовано, а інших – децентралізовано, система водопостачання буде змішаною.

Механізоване водопостачання підприємств сільськогосподарського виробництва часто буває централізованим. При цьому ферми користуються від загальної мережі водозабезпечення. Така система є найбільш економічною.

Проте в ряді випадків на фермах встановлюють окремі водокачки з автономним джерелом і обладнують децентралізовані системи водопостачання. Таке рішення може бути викликане, наприклад, значною віддаленістю ферми від центральної садиби господарства.

Комбіновані варіанти можливі у випадках, коли питну воду отримують з загального водопроводу, а для технічних потреб використовують окремі місцеві джерела, воду з яких неможливо використовувати для напування худоби та інших технологічних потреб із-за її низької якості.

68

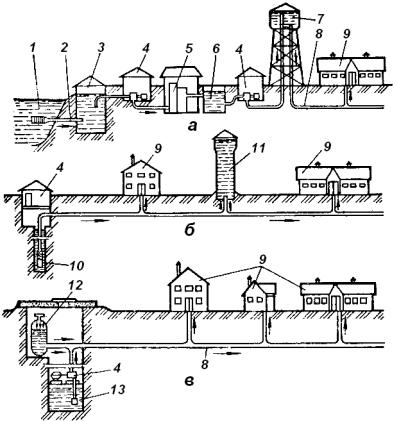

а – з відкритої водойми; б, в – відповідно – із трубчастого та шахтного колодязів; 1 – водойма; 2 – водоприймальний пристрій; 3 – береговий колодязь; 4 – насосна станція; 5 – водоочисна споруда; 6 – резервуар очищеної води; 7 – водонапірний бак; 8 – водопровідна мережа; 9 – об’єкти споживання води; 10 – буровий колодязь; 11 – водонапірна башта; 12 – повітряно-водяний бак; 13 – шахтовий колодязь

Рисунок Д.1 – Схеми водопостачання при забиранні води

У загальному вигляді схема системи механізованого водопостачання включає такі елементи: джерело води, водозабірні пристрої, насосну станцію, очисні споруди, напірно-регулюючу споруду, зовнішній та внутрішній водопровід і розбірні пристрої.

Джерелами водопостачання ферм можуть бути бурові свердловини (трубчасті колодязі), шахтові колодязі та відкриті водойми.

Бурові свердловини використовують води глибинних потужних водоносних горизонтів, які надійно захищені від бактеріального забруднення. Вода в них характеризується сталістю якісних показників та температури, тому вони широку застосовуються для механізованого водопостачання тваринницьких підприємств, незважаючи на значні витрати на їх спорудження.

69

Шахтові колодязі використовують для забору ґрунтових вод, які залягають на глибині 30 – 40 м. Їх вода потребує постійного контролю якості.

Відкриті джерела (ставки, річки) легко піддаються бактеріальному забрудненню, а їх очищення потребує значних капіталовкладень. Поверхневі та ґрунтові води (шахтових колодязів, відкритих водойм) для механізованого водопостачання ферм застосовуються дуже рідко.

Вода для тваринницьких підприємств, як і для населених пунктів, повинна відповідати вимогам державного стандарту на питну воду. Якість оцінюється за фізичними, хімічними і бактеріологічними характеристиками.

Д.3 Призначення поясів санітарної зони навколо джерела водопостачання тваринницької ферми

Щоб запобігти забрудненню води в джерелах, навколо них відводять санітарну зону, яка включає три пояси з різними режимами охорони.

Межа першого поясу для річки розташована від місця забору води на відстані 200 м вверх (проти течії), 100 м – униз (за течією) та на 100 м – по обидва боки по ширині річки. При заборі води із озер чи водосховищ межа зони першого поясу має вигляд кола з радіусом 200 м; при використанні ґрунтових вод цей радіус дорівнює 50 м, а площа, що відокремлюється – 1,4 га; для підземних джерел радіус поясу становить 30 м, а відокремлена площа – 0,25 га. Територія першого поясу відокремлена огорожею і зеленими насадженнями. На ній забороняється зводити будівлі для проживання людей, утримання тварин та птиці.

Другий пояс включає джерело водозабезпечення і басейн його живлення (тобто акваторію), що має вплив на формування якості води джерела. До другого поясу належать населені пункти й виробничі підприємства, діяльність яких впливає на джерело води. В зоні другого поясу необхідно передбачати і проводити оздоровчі заходи, в разі потреби обмежувати господарську діяльність.

Третій пояс зони санітарної охорони межує з другим. На території цього поясу провадять спостереження за інфекційними захворюваннями з метою своєчасного запобігання їх поширенню через водопровід для питної води.

70

Лабораторна робота № 3 ПРОЕКТУВАННЯ ПОТОКОВОЇ ТЕХНОЛОГІЧНОЇ ЛІНІЇ

РОЗДАВАННЯ КОРМІВ

Методичні вказівки до лабораторної роботи №3

МЕТА РОБОТИ – навчитись розробляти загальну технологічну схему лінії роздавання кормів, підбирати необхідне технологічне обладнання та визначати його кількість.

1 ВКАЗІВКИ З САМОПІДГОТОВКИ ДО РОБОТИ

1.1 Завдання для самостійної підготовки (Додаток А)

Вивчити:

–зоотехнічні вимоги до кормороздавачів.

–класифікацію і оцінку роздавачів кормів.

Скласти звіт по роботі:

номер, найменування та мета роботи;

зоотехнічні вимоги до кормороздавачів;

класифікацію і оцінку роздавачів кормів.

1.2Питання для самопідготовки

1.2.1Зоотехнічні вимоги до кормороздавачів. 1.2.2 Класифікація і оцінка роздавачів кормів.

тваринництві: навч. посібник/ О.Г.Скляр, Н.І.Болтянська. – Мелітополь: Колор Принт, 2012. – 720 с.

2. Скляр О.Г. Основи проектування тваринницьких підприємств: підручник / О.Г. Скляр, Н.І. Болтянська. – К.: Видавничий дім Кондор, 2018. – 380 с.

2 ВКАЗІВКИ ДО ВИКОНАННЯ РОБОТИ

2.1Програма робіт

Розробити технологічну схему лінії.

Визначити продуктивність технологічної лінії.

Вибрати машини і обладнання для лінії та визначити необхідну його кількість.

Скласти звіт та захистити роботу.

71

2.2Оснащення робочого місця

2.2.1 Методичні вказівки.

2.2.2 Наочні стенди, макети, навчальна та технічна література.

2.3Теоретичні відомості

2.3.1 Технологічні схеми механізованих ліній доставки і роздавання кормів

Комплекс робіт, пов’язаних із роздаванням кормів тваринам чи птиці, включає завантаження їх у транспортні засоби→доставку кормів до місць згодовування→перевантаження у засоби роздавання→транспортування вздовж фронту годівлі→дозовану видачу в годівниці→очищення годівниць.

В загальному вигляді система годівлі включає (рис. 1) цілеспрямовану сукупність споруд і технічних засобів, які забезпечують доставку кормів від місць зберігання або з кормових угідь, а також дозований їх розподіл у зонах обслуговування тварин чи птиці.

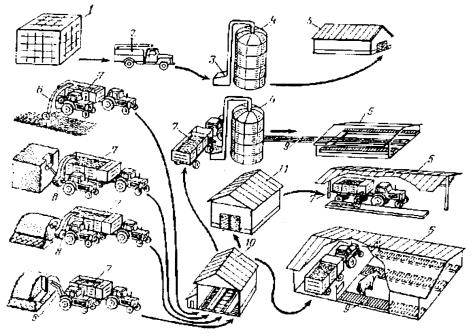

1 – комбікормовий завод; 2 – мобільний завантажувач кормів; 3 – стаціонарний завантажувач; 4 – башта або бункер для зберігання кормів; 5 – виробничі приміщення; 6 – косарка-подрібнювач; 7 – пересувні кормороздавачі; 8 – навантажувач кормів; 9 – стаціонарні кормороздавачі; 10

– вагова; 11 – кормоцех.

Рисунок 1 – Структурна схема технологічного процесу роздавання кормів.
