Материал: Маркшейдерские работы при строительстве подземных сооружений

Таблица 4.1

Результаты профилирвки ствола № 1

46

Результаты угловых и линейных измерений при съемке отвесов приведены в табл. 4.2.

В данной работе необходимо:

1.Определить координаты фактических центров в поперечных сечениях ствола на пяти горизонтах, считая, что каждое сечение представляет собой правильную окружность.

2.Составить план совмещенных поперечных сечений.

3.Определить фактические координаты центра ствола.

4.Сделать вывод о целесообразности переноса проектного центра ствола в фактический центр ствола.

Для решения перечисленных задач необходимо выбрать из табл. 4.1 замеры расстояний в пяти поперечных сечениях ствола. Номер первого сечения соответствует номеру варианта задания.

Методические указания

1.На стандартном листе ватмана формата А4 в 120 мм от верхнего и 95 мм от правого края листа наносят точку, приняв ее за проектный центр ствола. Через центр ствола проводят линию, параллельную длинной стороне листа. Эту линию принимают за главную ось ствола.

2.По координатам центра ствола и дирекционному углу его

главной оси разбивают координатную сетку для построения пла-

48

на в масштабе 1:50 (расстояние от осевого меридиана и экватора до линий сетки координат должно быть кратным 5 м).

3.Решая прямую геодезическую задачу, определяют координаты отвесов А, В, С. Вычисления производят в стандартной ведомости вычисления координат (см. табл. 1.6).

4.НанестиосевуюточкуD иотвесыА, В, Снаплан(см. рис. 4.1).

5.Составленный план размножить в пяти экземплярах (по числу сечений). На шестом плане наносяттолькокоординатную сетку.

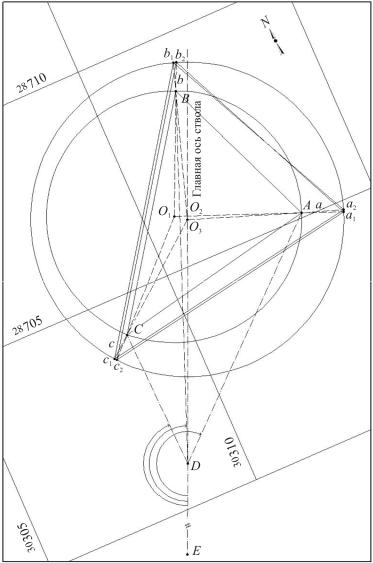

6.В каждом сечении способом приближений находят фактическое положение центра окружности в следующей последовательности:

а) отвесы принимают за точки, расположенные на окруж-

ности, находят положение центра О1 ствола в первом приближении (см. рис. 4.1);

б) точку О1 принимают за центр ствола и в направлении радиусов О1А, О1В и О1С откладываем отрезки a, b, c. Точки a1, b1 и c1 принимают за точки, расположенные на окружности, и определяют положение центра О2 во втором приближении;

в) точку О2 принимают за центр ствола и в направлении радиусов О2А, О2В и О2С откладывают отрезки a, b, c. Точки a2, b2 и c2 принимают за точки, расположенные на окружности, и определяют положение центра О3;

г) точка О3 располагается вблизи центра и может быть принята за центр окружности.

7.Аналогичным способом определяют центры окружности во всех сечениях.

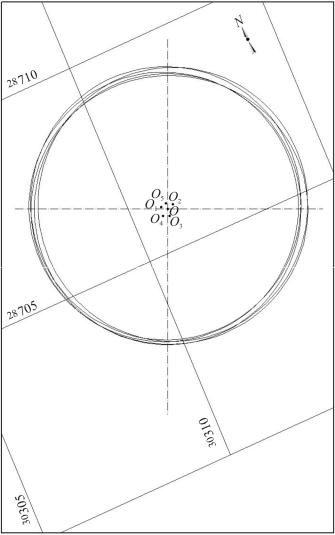

8.Строят план совмещенных поперечных сечений. Для этого на лист с разбитой координатной сеткой наносят центры

ивычерчивают окружности измеренных сечений (рис. 4.2). Центры окружностей наносят по координатам, снимаемым с плана графически.

Наличие чертежа совмещенных поперечных сечений ствола позволяет принять оптимальное решение при его армировке.
