Материал: Маркшейдерские работы при строительстве подземных сооружений

Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам

Таблица 5.1

Элементы разбивки осей ствола

Исходные					Номера вариантов
Исходные					Номера вариантов
данные		1	2	3	4	5	6	7	8	9
данные		1	2	3	4	5	6	7	8	9
(ED)		180000/00//	180000/00//	180000/00//	180000/00//	180000/00//	180000/00//	180000/00//	180000/00//	180000/00//
xD ,	м	429,550	423,000	329,825	323,275	329,500	376,840	373,350	277,060	273,300
yD ,	м	319,000	319,000	219,500	219,500	269,500	369,050	369,050	269,500	269,500
0		270000/00//	270000/00//	270000/00//	270000/00//	270000/00//	90000/00//	90000/00//	90000/00//	90000/00//
xЦ ,	м	409,500	409,500	309,500	309,500	309,500	359,500	359,500	259,500	259,500
yC ,	м	319,000	319,000	219,500	219,500	269,500	369,500	369,500	269,050	269,050
ЦМ, м		18,500	23,500	21,680	20,500	21,450	18,450	23,700	25,270	22,500
ЦN, м		17,000	24,000	19,860	22,150	21,500	16,960	21,500	22,480	20,600
EDC		157030/00//	147025/00//	157030/00//	147025/00//	157030/00//	204031/00//	215022/30//	204045/20//	215018/30//
DCА		280032/05//	293015/00//	283032/05//	293015/00//	283032/05//	75028/10//	65027/10//	75032/15//	65017/20//
DCB		279046/52//	292029/58//	282046/52//	292029/58//	282046/52//	75029/50//	65028/40//	75047/08//	65032/08//
		0045/12//	0045/12//	0045/12//	0045/12//	0045/12//	0001/30//	0001/30//	0014/48//	0014/48//
DC, м		19,850	14,060	19,850	14,050	14,050	17,625	12,880	17,650	12,835
а,	м	9,805	9,805	9,805	9,805	9,805	9,803	9,803	9,549	9,549
b, м		5,204	5,204	5,204	5,204	5,204	5,176	5,176	4,013	4,013
с, м		4,603	4,603	4,603	4,603	4,603	4,625	4,625	5,536	5,536
c ,	м	4,603	4,603	4,603	4,603	4,603	4,627	4,627	5,536	5,536
b ,	м	13,137	13,137	13,137	13,137	13,137	13,160	13,160	11,627	11,627
a ,	м	8,550	8,550	8,550	8,550	8,550	8,558	8,558	6,092	6,092
C D , м		19,510	21,600	17,500	19,250	18,375	20,500	18,420	21,370	19,850
		2005/06//	2005/06//	2005/06//	2005/06//	2005/06//	2035/10//	2035/10//	0006/35//	0006/35//
A C D		8012/00//	8012/00//	10042/00//	9032/00//	8012/00//	4007/25//	5019/30//	5017/50//	4029/45//
B C D		6006/54//	6006/54//	8036/54//	7026/54//	6006/54//	1032/15//	2044/20//	5011/15//	4023/10//

Продолжение табл. 5.1

Исходные					Номера вариантов
данные		10	11	12	13	14	15	16	17		18
данные		10	11	12	13	14	15	16	17		18
(ED)		180000/00//	180000/00//	180000/00//	180000/00//	180000/00//	180000/00//	180000/00//	180000/00//		180000/00//
xD ,	м	277,060	430,500	425,550	329,845	325,250	329,500	375,240	371,350		378,420
yD ,	м	269,050	319,000	319,450	219,500	219,500	269,500	369,050	369,050		369,050
0		90000/00//	270000/00//	270000/00//	270000/00//	270000/00//	270000/00//	90000/00//	90000/00//		90000/00//
xЦ ,	м	259,550	410,550	409,500	310,500	309,500	311,500	358,550	359,550		350,040
yC ,	м	269,050	319,000	319,450	219,500	219,500	269,500	369,050	369,050		369,050
ЦМ, м		19,825	19,500	20,250	20,650	20,500	22,750	18,750	24,750		21,150
ЦN, м		17,320	18,150	24,350	22,550	23,150	22,150	20,450	21,580		23,240
EDC		204045/20//	157030/00//	147025/00//	157030/00//	147025/00//	157030/00//	204031/00//	215022/30//		214012/30//
DCА		75029/10//	280032/05//	293015/10//	283032/04//	293015/00//	283032/06//	75028/20//	65027/10//		75032/20//
DCB		75043/58//	279046/52//	292029/58//	282046/52//	292029/58//	282046/54//	75029/50//	65028/40//		75033/50//
		0014/48//	0045/12//	0045/12//	0045/12//	0045/12//	0045/12//	0001/30//	0001/30//		0001/30//
DC, м		17,590	19,850	14,650	20,510	18,050	16,100	17,225	15,740		16,620
а,	м	9,549	9,805	9,805	9,805	9,805	9,805	9,803	9,803		9,803
b, м		4,013	5,204	5,204	5,204	5,204	5,204	5,176	5,176		5,176
с, м		5,536	4,603	4,603	4,603	4,603	4,603	4,625	4,625		4,625
c ,	м	5,536	4,608	4,608	4,603	4,603	4,603	4,625	4,627		4,627

b ,	м	8,986	13,137	13,137	13,137	13,137	13,137	13,160	13,160		13,160

a , м		3,449	8,550	8,550	8,550	8,550	8,550	8,558	8,558		8,558
C D , м		20,320	19,510	21,600	18,750	19,650	18,375	21,550	19,320		20,950
		0009/40//	2005/06//	2005/06//	2005/06//	2005/06//	2005/06//	2035/10//	2035/10//		2035/10//
A C D		4035/40//	8012/00//	8015/00//	10042/00//	9032/06//	8012/00//	4007/25//	6047/36//		7057/40//
B C D		4026/00//	6006/54//	6009/54//	8036/54//	7027/00//	6006/54//	1032/15//	4012/26//		5022/30//
										57

Окончание табл. 5.1

Исходные					Номера вариантов
данные		19	20	21	22	23	24	25
данные		19	20	21	22	23	24	25
(ED)		180000/00//	180000/00//	180000/00//	180000/00//	180000/00//	180000/00//	180000/00//
xD ,	м	282,040	272,150	372,430	276,610	377,440	371,480	283,120
yD ,	м	269,050	269,050	369,050	269,050	369,050	369,050	269,050
0		90000/00//	90000/00//	90000/00//	90000/00//	90000/00//	90000/00//	90000/00//
xЦ ,	м	259,550	258,320	355,150	259,580	357,260	359,850	260,040
yC ,	м	269,050	269,050	369,050	269,050	369,050	370,240	270,420
ЦМ, м		26,180	25,510	24,160	23,320	21,980	25,150	27,280
ЦN, м		24,430	22,630	21,430	20,140	23,640	22,720	25,640
EDC		204045/20//	206014/30//	215018/30//	212014/22//	204042/36//	215022/30//	214012/30//
DCА		75042/15//	65020/20//	75029/10//	78034/54//	70008/06//	65027/10//	75042/15//
DCB		75057/03//	65035/08//	75043/58//	78049/42//	70022/54//	65028/40//	75057/03//
		0014/48//	0014/48//	0014/48//	0014/48//	0014/48//	0001/30//	0014/48//
DC, м		18,150	17,0	16,840	14,440	15,795	16,280	19,330
а,	м	9,549	9,549	9,549	9,549	9,549	9,803	9,549
b, м		4,013	4,013	4,013	4,013	4,013	5,176	4,013
с, м		5,536	5,536	5,536	5,536	5,536	4,625	5,536
c ,	м	5,536	5,536	5,538	5,536	5,537	4,627	5,535
b ,	м	11,627	11,627	11,627	11,627	11,627	13,160	11,627
a ,	м	6,092	6,092	6,092	6,092	6,092	8,558	6,092

C D , м		21,630	21,040	19,780	18,140	21,620	19,650	21,680
		0006/35//	0006/35//	0006/35//	0006/35//	0006/35//	2035/10//	0006/35//
A C D		5017/50//	4030/45//	6048/47//	4032/56//	4029/45//	6047/36//	5017/50//
		5011/15//	4024/10//	6042/12//	4026/20//	4023/10//	4012/26//	5011/15//
B C D

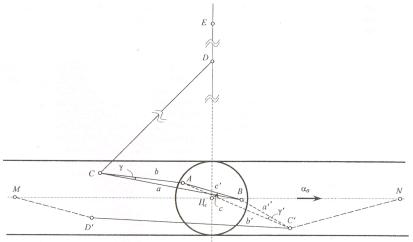

Рис. 5.2. Схема разбивки оси ствола к задачам

6–10 и 16–25 (см. табл. 5.1)

Методические указания

1.Вычислить координаты осевых точек M и N.

2.Решить соединительные треугольники.

3.Определить дирекционный угол (C , D ), а также коорди-

наты точек C и D в ведомости вычисления координат.

4.Вычислить углы и расстояния для перенесения в натуру полярным способом осевых точек ствола M и N.

5.Составить схему разбивки оси стволка в околоствольном дворе в масштабе 1:200 или 1:500.

Задание 6. УВЯЗКА ПРОЕКТНОГО ПОЛИГОНА

Выработки околоствольного двора выполняют одну из наиболее важных технологических функций. Затраты на их проведение составляют значительную часть всех затрат на строительство шахты. Проведение выработок околоствольного двора осуществляют, как правило, встречными забоями. Все это предъявляет повышенные требования к точности маркшейдерских работ при перенесении в натуру проектов околоствольных выработок.

Методы графических построений, с помощью которых получают элементы разбивки на проектных чертежах околоствольных выработок, не обеспечивают требуемой точности. Поэтому до проведения горных выработок должны быть вычислены и составлены проектные полигоны, где на основе аналитических расчетов уточняют элементы разбивки. Таким образом, при составлении и обработке проектных полигонов, или, как принято называть, «увязке проектных полигонов», устраняется главный источник погрешностей, так как перенесение в натуру угловых точек и линейных элементов разбивки осуществляется точнее графических построений при проектировании.

В проекте околоствольных выработок (рис. 6.1) указываются:

–координаты центров стволов;

–дирекционные углы осей подъема;

–длины прямолинейных участков;

–углы поворота;

–радиусы закруглений;

–поперечные размеры выработок.

На основании этих данных работы по увязке проектного полигона выполняют в следующей последовательности:

1. Составляется схема полигона.

В качестве примера на рис. 6.2 приведена схема полигона околоствольного двора, отличающаяся по своей конфигурации от схемы, предлагаемой в задачах для самостоятельной работы студентов.
