Материал: Маркшейдерские работы при строительстве подземных сооружений

10.Усредненный фактический центр ствола нанести на план красным цветом (см. рис. 4.2).

11.Определить отклонение в положении фактического центра ствола от проектного положения центра ствола в каждом из его сечений.

12.Определить отклонение в положении усредненного центра ствола от проектного положения центра ствола. Вычисления свести в табл. 4.3.

Таблица 4.3

Сравнение фактических и допустимых отклонений оси ствола

13. По результатам сравнительного анализа фактических и допустимых отклонений центра ствола от проектного положения сделать вывод о необходимости его переноса из проектного положения в фактическое.

Согласно «Инструкции по производству маркшейдерских работ» [2, п. 324] общее отклонение оси ствола от проектного положения допускается не более (50+0,15×Н) мм, где Н – глубина ствола (сечения) в метрах.

51

Задание 5. РАЗБИВКА ОСЕЙ СТВОЛА В ОКОЛОСТВОЛЬНОМ ДВОРЕ

Для проведения околоствольных выработок необходимо произвести разбивку и закрепление оси ствола в выработке околоствольного двора. В околоствольном дворе оси ствола разбивают по данным ориентирно-соединительной съемки (ориентировки). При ориентировке закрепляют примычные точки С/ и D/, определяют их координаты и дирекционный угол (С/ D/). Для примера рассмотрим схему разбивки оси ствола в околоствольном дворе приведенную на рис. 5.1.

пользованы и другие формулы, составленные в соответствии со схемой ориентировки. Входящие в формулы (5.1) и (5.2) углы

Перед разбивкой оси ствола выбирают места, удобные для закрепления осевых точек М и N. Примерно оценивают расстояния ЦМ = l1 и ЦN = l2 и вычисляют координаты осевых точек.

Поскольку координаты центра ствола xЦ и yЦ и дирекционный

52

угол оси ствола 0 известны, то координаты точек М и N определяются по формулам:

yM yЦ l1 sin 0 ; yN yЦ l2 sin( 0 1800 ).

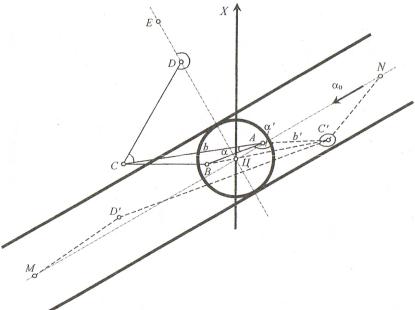

Рис. 5.1. Схема разбивки оси ствола в околоствольном дворе

Далее решением обратной задачи находят углы при точках C , D и расстояния C N и D M . Полученные углы и расстояния

переносят в натуру и закрепляют точки M и N, фиксирующие положение оси ствола в околоствольной выработке.

Пример 1. Требуется определить угловые и линейные элементы для разбивки в околоствольном дворе точек М и N, фиксирующих положение оси ствола применительно к схеме

(см. рис. 5.1).

53

Диаметр ствола 7,5 м.

Данные измерений на поверхности: EDC = 195032/40//;

l2 ЦN 23,000 м.

Решение. 1. Координаты точек M и N вычисляем по форму-

лам (5.4):

xM 440,491 м; yМ 429,508 м. xN 459,720 м; yN 470,845 м.

2. Решаем соединительные треугольники по формулам (5.3):

3. Находим дирекционный угол (C D ) и координаты точек

C и D . Вычисления приводят в формуляре вычисления координат в соответствии с формулами (5.1), (5.2):

54

4. Определяем углы C D M и D C N, а также расстояния

D M и C N :

( D M ) = 238011/50//; D M = 12,637 м;

(C N ) = 60002/30//; C N = 17,825 м;

C D M = (D M ) – (D C ) =

= 238011/50// – 76017/31// = 161054/19//; D C N = (C N ) – (С D ) = 163034/59//.

5. Переносим в натуру вычисленные углы C D M и D C N,

а также расстояния D M и C N и находим положение точек M и N, фиксирующих ось ствола в околоствольном дворе.

Исходные данные. В табл. 5.1 и на рис. 5.2 и 5.3 приведены условия задачи на определение элементов разбивки оси ствола в околоствольном дворе. Расчетные схемы к задачам 1–5 и 11–15 приведены на рис. 5.2, а к задачам 6–10 и 16–25 на рис. 5.3.

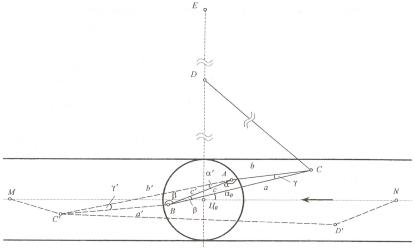

Рис. 5.2. Схема разбивки оси ствола к задачам

1–5 и 11–15 (см. табл. 5.1)
