2.4.1Systemversorgung
Die Systemversorgung (DC 24 V) wird mittels Spannungsregler angepasst und zur Koppler-/Controller-Elektronik sowie zum Klemmenbus gefü hrt. Die galvanische Trennung des externen Feldbussystems ist je nach Typ des Kopplers/Controllers unterschiedlich ausgefü hrt.
Der Klemmenbus umfasst die interne Kommunikation zwischen Koppler/ Controller und den Busklemmen, sowie die Stromversorgung fü r die Busklemmen. Die Stromversorgung ist auf einen Hö chstwert begrenzt. Dieser Wert ist vom eingesetzten Koppler/Controller abhängig. Sollte die Summe der internen Stromaufnahmen aller Busklemmen diesen Wert ü berschreiten, sind zusätzliche Potentialeinspeiseklemmen mit Busnetzteil (Bestell-Nr. 750-613) zu setzen.
Die Versorgung der Steuerelektronik in den Busklemmen erfolgt durch Anrasten der Busklemmen mittels der Klemmenbus-Kontakte. Die sichere Kontaktierung wird dabei durch vergoldete, selbstreinigende Gleitkontakte gewährleistet. Durch Herausziehen einer Busklemme wird die Verbindung zu den nachfolgenden Busklemmen unterbrochen. Der Koppler/Controller lokalisiert die Unterbrechungsstelle und signalisiert einen entsprechenden Fehler.
Achtung
Durch Herausziehen oder Stecken der Busklemmen unter Spannung kann es zu undefinierten Zuständen kommen. Arbeiten an den Busklemmen sollten deshalb nur im ausgeschalteten Zustand durchgefü hrt werden!
Modulares I/O-System
ETHERNET TCP/IP
Das WAGO-I/O-SYSTEM 750 • 13
Einspeisung
2.4.2Feldversorgung
Die Weiterleitung der Versorgungsspannung fü r die Feldseite erfolgt automatisch durch Anrasten der jeweiligen Busklemmen ü ber die Leistungskontakte. Die Strombelastung der Leistungskontakte darf 10 A nicht dauerhaft ü berschreiten.
Der PE-Kontakt ist normengerecht voreilend gestaltet und kann als Schutzerde eingesetzt werden. Das Ableitvermö gen des Kontaktes beträgt 125 A.
Achtung
Die PE-Zuleitung muss fü r Isolationsprü fungen abgeklemmt werden, da es sonst zu falschen Ergebnissen oder sogar zu einer Zerstö rung der Klemme kommen kann.
Achtung
Es ist eine Verbindung niedriger Impedanz von der Tragschiene zur PE-Kontaktstelle im Schaltschrank vorzunehmen.
Beachten
Bitte beachten Sie, dass einige Busklemmen keine oder nur einzelne Leistungskontakte besitzen (abhängig von der E/A-Funktion). Dadurch wird die Weitergabe des entsprechenden Potentials unterbrochen. Wenn bei nachfolgenden Busklemmen eine Feldversorgung erforderlich ist, muss eine Potentialeinspeiseklemme eingesetzt werden. Die Datenblätter der einzelnen Busklemmen sind zu beachten!
Durch Setzen einer zusätzlichen Einspeiseklemme wird die ü ber die Leistungskontakte gefü hrte Feldversorgung grundsätzlich unterbrochen. Ab dort erfolgt eine neue Einspeisung, die auch einen Potentialwechsel beinhalten kann. Durch diese Mö glichkeit wird eine hohe Flexibilität des Systems gewährleistet.
Modulares I/O-System
ETHERNET TCP/IP
14 • Das WAGO-I/O-SYSTEM 750
Fertigungsnummer
2.5Fertigungsnummer

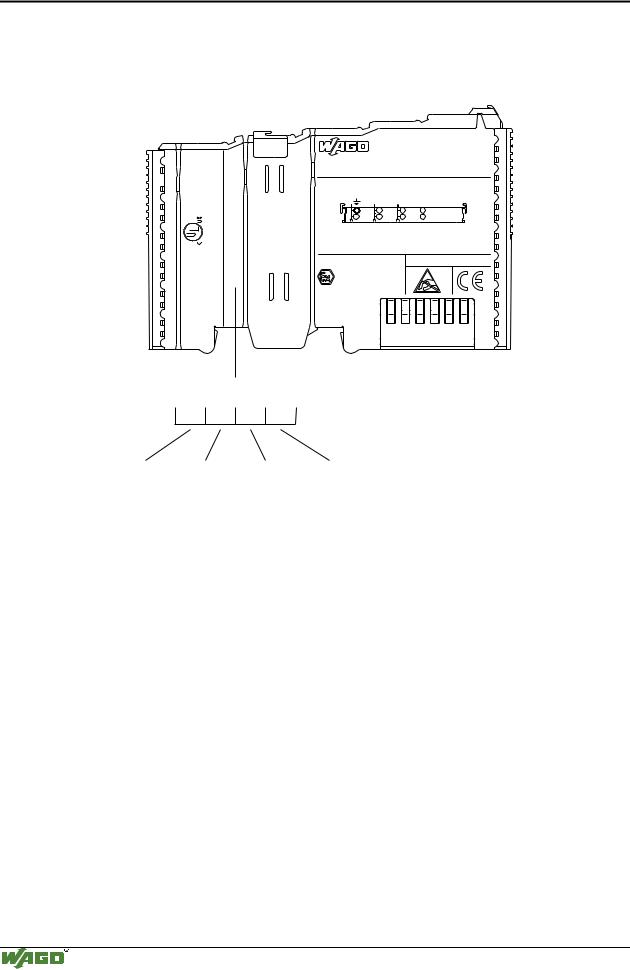

Die Fertigungsnummer ist Teil der seitlichen Bedruckung jeder Komponente. In der Nummer sind Herstellungstermin, die Version der Software und der Hardware der Komponente enthalten.
24V DC AWG 28-14 55°C max ambient
CL I DIV 2 Grp. A B C D op temp code T4A
LISTED 22ZA AND 22XM
-02----03 |
4246 |
1- |
2 |
090 |
|
|
ITEM-NO.:750-400 |
Hansastr. 27 |
2DI 24V DC 3.0ms |
|
|
D-32423 Minden |
0.08-2.5mm2 |
0V 24V DI1
Di2
PATENTS PENDING
II 3 G
KEMA 01ATEX1024 X EEx nA II T4
|
Fertigungsnummer |
|
|
0 9 0 1 - - 0 |
2 |
KalenderJahr SoftwareHardware- |
||
woche |
Version |
Version |
Abb. 2-11: |
Fertigungsnummer |
g01xx09d |
Die restlichen Ziffern und Buchstaben sind interne Informationen der WAGO Kontakttechnik GmbH.
Ab KW 43/2000 wird die Fertigungsnummer zusätzlich auf die Abdeckklappe der Konfigurationsund Programmierschnittstelle des Feldbus-Kopplers bzw. – Controllers gedruckt.
Modulares I/O-System
ETHERNET TCP/IP
Das WAGO-I/O-SYSTEM 750 • 15
Technische Daten
2.6Technische Daten
Mechanik
Werkstoff
Montage
anreihbar durch
Einbaulage
Länge des gesamten Knoten
Beschriftung
Polycarbonat, Polyamid 6.6
auf TS 35 mit Verriegelung
doppelte Nut-Feder Verbindung
beliebig
≤ 831 mm
Standard Beschriftungsschilder und Bezeichnungsschilder 8 x 47 mm fü r Gruppenbezeichnungsträger
Anschlusstechnik
Anschlussquerschnitt |
CAGE CLAMP® -Anschluss |
|
0,08 mm² ... 2,5 mm² |
|
AWG 28-14 |
|
8 – 9 mm Abisolierlänge |
|
|
Kontakte
Leistungskontakte
Strom ü ber Leistungskontaktemax
Spannungsabfall bei Imax
Datenkontakte
Messer-/Federkontakt selbstreinigend
10 A
< 1 V bei 64 Busklemmen
Gleitkontakte, hartvergoldet 1,5µ, selbstreinigend
Klimatische Umgebungsbedingungen
Betriebstemperatur
Lagertemperatur
Relative Feuchte
Beanpruchung durch Schadstoffe
Besondere Bedingungen
0 °C ... 55 °C
-20 °C ... +85 °C
95 % ohne Betauung
gem. IEC 60068-2-42 und IEC 60068-2-43
Die Komponenten dü rfen nur mit Zusatzmaßnahmen an Orten eingesetzt werden, an denen:
–Staub, ätzende Dämpfe oder Gase
–ionisierte Strahlung
auftreten kö nnen.
Mechanische Festigkeit
Vibrationsfestigkeit
Schockfestigkeit
Freier Fall
gem. IEC 60068-2-6
gem. IEC 60068-2-27
gem. IEC 60068-2-32
≤ 1m (Gerät in Originalverpackung)
Modulares I/O-System
ETHERNET TCP/IP
16 • Das WAGO-I/O-SYSTEM 750
Technische Daten
Elektrische Sicherheit
Luft-/Kriechstrecken |
gemäß IEC 60646-1 |
|
|
Schutzart
|
Schutzart |
|
|
IP 20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Elektromagnetische Verträglichkeit* |
|
|
|
|
|
|||
|
Norm |
|
Prü fwerte |
|
Festigkeits- |
|
Bewertungs- |
|
|
|
|
|
|
|
|
klasse |
|
kriterium |
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
Störfestigkeit gem. EN 50082-2 (95) |
|
|
|
|
|
|||
|
EN 61000-4-2 |
|
4kV/8kV |
|
(2/4) |
|
B |
|
|
|
|
|
|
|
|
|
|
|
|
|
EN 61000-4-3 |
|
10V/m 80% AM |
|
(3) |
|
A |
|
|
|
|
|
|
|
|
|
|
|
|
|
EN 61000-4-4 |
|
2kV |
|
(3/4) |
|
B |
|
|
|
|
|
|
|
|
|
|
|
|
|
EN 61000-4-6 |
|
10V/m 80% AM |
|
(3) |
|
A |
|
|
|
|
|
|
|
|
|
|
|
|
|
Störaussendung gem. EN 50081-2 (94) |
|
Messentfer- |
|
Klasse |
|
|||
|
|
|
|
|
|
nung |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
EN 55011 |
|
G% 9 P |
|
(30m) |
|
A |
|
|
|
|
|
G% 9 P |
|
|
|
|
|
|
* Ausnahme: 750-630, 750-631 |
|
|
|
||

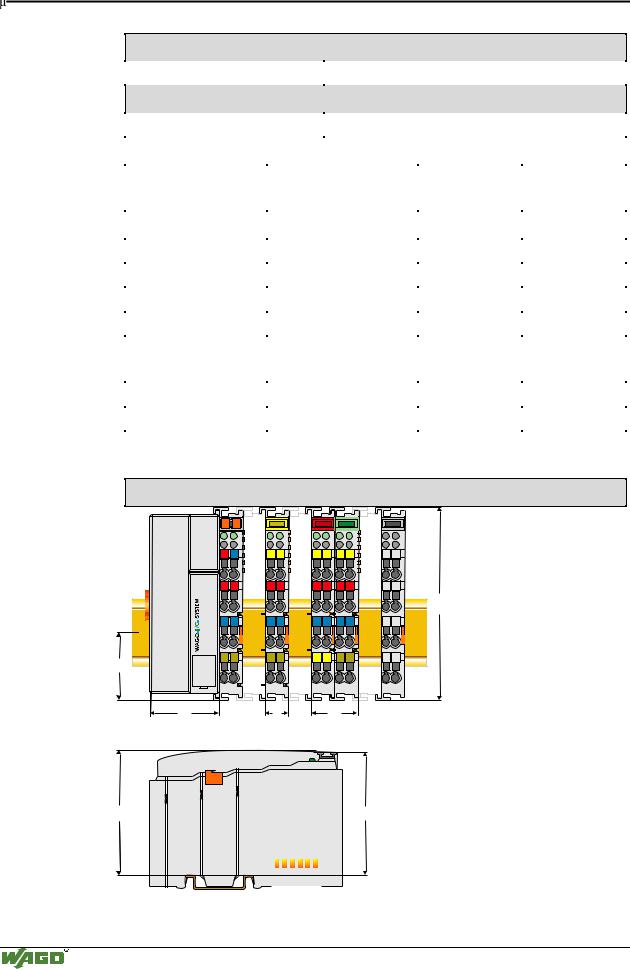

Abmessungen |
|
|
|
|
|
01 |
02 |
|
|
|
|
A |
A |
A |
A |
|
A |
|
C |
C |
C |
C |
C |
B |
B |
B |
B |
|
B |
|
D |
D |
D |
D |
D |
24V 0V |
|
|
|
|
|
+ |
+ |
|
|
|
|
|
|
|
|
|
100 |
- |
- |
|
|
|
|
PE |
PE |
|
|
|
|
35 |
|
|
|
|
|
51 |
|
12 |
24 |
|
|
65 |
64 |
|
|
|
|
|
|
Seitenansicht Koppler/Controller |
Abmessungen in mm |
Abb. 2-12: Abmessungen |
g01xx05d |
