Zahlenformat mit Statusinformationen im Datenwort
Für Feldbus-Master, die Statusinformationen in dem Datenwort auswerten, z.B. von der Firma Siemens, steht je eine Variante der Funktionsklemme zur Verfügung.
Der Status wird bei diesem Zahlenformat in Bit B0 .. B2 abgebildet. Der digitalisierte Meßwert steht an der Position Bit B3 .. B14.
750-465/000-200
|
Eingangsstrom |
|
|
Wert |
|
|
Status |
LED |
|
|
0-20 mA |
|
Binär |
|
|
Hex. |
Dez. |
|
Fehler |
|
|
|
|
X F Ü |
*) |
|
|
|
E (1,2) |
|
>20,5 |
0101 0000 0000 0 |
0 0 1 |
|
0x5001 |
20481 |
0x42 |
ein |
|
|
|
|
|
|
|
|
|
|
|
|
20 |
0101 0000 0000 0 |
0 0 0 |
|
0x5000 |
20480 |
0x00 |
aus |
|
|
|
|
|
|
|
|
|
|
|
|
10 |
0011 0000 0000 0 |
0 0 0 |
|
0x3000 |
12288 |
0x00 |
aus |
|
|
|
|
|
|
|
|
|
|
|
|
5 |
0010 0000 0000 0 |
0 0 0 |
|
0x2000 |
8192 |
0x00 |
aus |
|
|
|
|
|
|
|
|
|
|
|
|
2,5 |
0001 1000 0000 0 |
0 0 0 |
|
0x1800 |
6144 |
0x00 |
aus |
|
|
|
|
|
|
|
|
|
|
|
|
0,312 |
0001 0001 0000 0 |
0 0 0 |
|
0x1100 |
4608 |
0x00 |
aus |
|
|
|
|
|
|
|
|
|
|
|
|
0,019 |
0001 0000 0001 0 |
0 0 0 |
|
0x1010 |
4112 |
0x00 |
aus |
|
|
|
|
|
|
|
|
|
|
|
|
0,0097 |
0001 0000 0000 1 |
0 0 0 |
|
0x1008 |
4104 |
0x00 |
aus |
|
|
|
|
|
|
|
|
|
|
|
|
0 |
0001 0000 0000 0 |
0 0 0 |
|
0x1000 |
4096 |
0x00 |
aus |
|
|
|
|
|
|
|
|
|||
|
*) X : nicht |
benutzt, F : Kurzschluß, Leitungsbruch, Ü : Übersteuerung |
|
||||||
750-466/000-200 bzw. 750-486 |
|
|
|
|
|
|
|
||
|
Eingangsstrom |
|
|
Wert |
|
|
Status |
LED |
|
|
0-20 mA |
|
Binär |
|
|
Hex. |
Dez. |
|
Fehler |
|
|
|
|
X F Ü |
*) |
|
|
|
E (1,2) |
|
>20,5 |
0101 0000 0000 0 |
0 0 1 |
|
0x5001 |
20481 |
0x42 |
ein |
|
|
|
|
|
|
|
|
|
|
|
|
20 |
0101 0000 0000 0 |
0 0 0 |
|
0x5000 |
20480 |
0x00 |
aus |
|
|
|
|
|
|
|
|
|
|
|
|
12 |
0011 0000 0000 0 |
0 0 0 |
|
0x3000 |
12288 |
0x00 |
aus |
|
|
|
|
|
|
|
|
|
|
|
|
8 |
0010 0000 0000 0 |
0 0 0 |
|
0x2000 |
8192 |
0x00 |
aus |
|
|
|
|
|
|
|
|
|
|
|
|
6 |
0001 1000 0000 0 |
0 0 0 |
|
0x1800 |
6144 |
0x00 |
aus |
|
|
|
|
|
|
|
|
|
|
|
|
4,25 |
0001 0001 0000 0 |
0 0 0 |
|
0x1100 |
4608 |
0x00 |
aus |
|
|
|
|
|
|
|
|
|
|
|
|
4,016 |
0001 0000 0001 0 |
0 0 0 |
|
0x1010 |
4112 |
0x00 |
aus |
|
|
|
|
|
|
|
|
|
|
|
|
4 |
0001 0000 0000 0 |
0 0 0 |
|
0x1000 |
4096 |
0x00 |
aus |
|
|
|
|
|
|
|
|
|
|
|
|
<3,5 |
0001 0000 0000 0 |
0 1 1 |
|
0x1003 |
4099 |
0x41 |
ein |
|
|
|
|
|
|
|
|
|||
|
*) X : nicht |
benutzt, F : Kurzschluß, Leitungsbruch, Ü : Übersteuerung |
|
||||||
Analoge Eingänge 750-465, -466, -486 |
5 |
|
|
|
|
|
|
||
:$*2®, 2®6<67(0
Statusbyte
Aufbau des Statusbytes:
Bit |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
0 |
|
Bedeutung |
0 |
ERROR |
res. |
res. |
res. |
res. |
Overrange |
Underrange |
|
∙ |
ERROR |
|
Fehler am Eingangskanal. |
|
|
|
|
||
∙ |
Overrange |
|
Überschreitung des zulässigen Meßbereiches, ggf. liegt ein |
||||||
∙ |
|
|
Kurzschluß vor. |
|
|
|
|
|
|
Underrange |
|
Unterschreitung des zulässigen Meßbereiches, ggf. liegt ein |
|||||||
Drahtbruch vor. Gilt nur für Klemme 750-466.
Analoge Eingänge 750-465, -466, -486 |
6 |
:$*2®, 2®6<67(0
2 / 4-Kanal Analoge Eingänge 0-10V single ended
Best. Nr. 750-467, 468, 487,488
Technische Beschreibung:
Diese Beschreibung ist nur für Hardund Softwareversion X X X X 2 A 0 1- - - -
gültig. Diese Seriennummer ist seitlich auf der Klemme aufgedruckt.
Die Eingangskanäle sind single ended Eingänge und besitzen ein gemeinsames Massepotential.

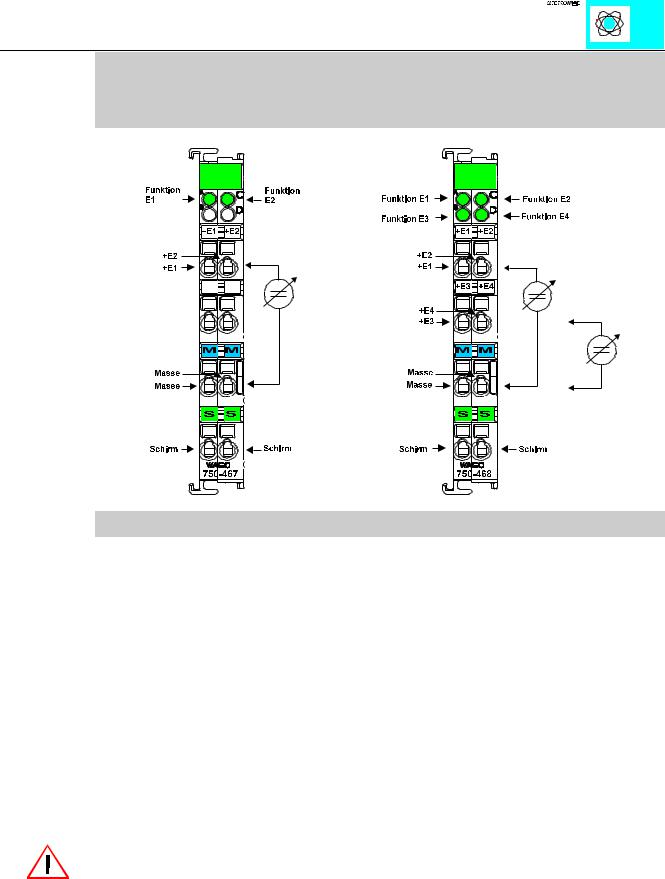

Die Verarbeitung der Eingangssignale erfolgt über die Anschlüsse +E und M. Der Schirmanschluß erfolgt über den Anschluß „S“ mit einer direkten Ableitung zur eingesetzten Tragschiene. Die Durchkontaktierung erfolgt automatisch durch Aufrasten auf die Tragschiene.
Die Funktionsklemmen besitzen keine integrierten Leistungskontakte, da die Zuführung der notwendigen Spannungsversorgung über die Datenkontakte mittels DC-DC Wandler erfolgt. Der autarke Betrieb dieser Funktionsklemmen ist damit gewährleistet.
ACHTUNG:
Bei einigen Klemmen wird der untere Leistungskontakt nicht durchgeführt! Eine Klemme, die drei Leistungskontakte besitzt (z.B. 2-Kanal digital) kann daher nicht hinter einer Klemme eingerastet werden, bei der nicht alle Kontakte durchgeführt werden.
Die Eingangsklemme kann an allen Buskopplern (mit Ausnahme der Economy Varianten) des :$*2Ç, 2Ç6<67(0 betrieben werden.
Analoge Eingänge 750-467, 468, 487, 488 |
1 |
:$*2Ç, 2Ç6<67(0
Technische Daten:
Artikelnr.
Anzahl der Eingänge
Spannungsversorgung
Stromaufnahme (intern)
Überspannungsfestigkeit
Eingangssignal
Innenwiderstand
Auflösung
Potentialtrennung
Wandlungszeit
Bitbreite pro Kanal
Konfiguration
Betriebstemperatur
Anschlußtechnik
Abmessungen (mm)BxHxT
750-467 |
750-468 |
750-487 |
750-488 |
2 |
4 |
2 |
4 |
über Systemspannung (DC/DC Wandler) |
|||
60 mA |
60 mA |
60 mA |
60 mA |
35 V max.
0-10 V
133 kΩ typ.
12 Bit
500V System/Versorgung
2 ms typ.
16 Bit: Daten; optional 8 Bit: Kontrolle/Status
keine, optional über Software-Parameter einstellbar
0°C....+55°C
CAGE CLAMP; 0,08 bis 2,5mm 2
12 x 64* x 100
*ab Oberkante Tragschiene
Die Zahlenformate
Standardmäßig werden die analogen Meßsignale in einer Auflösung von 12 Bit übertragen (750-467, 750-468). Die drei niederwertigen Bits eines Datenworts werden nicht ausgewertet.
|
Eingangsspannung |
|
Zahlenwert |
|
|
|
|
|
|
|
|
0-10V |
|
Binär |
|
Hex. |
|
Dez. |
|
Status |
|
|
> 10 |
|
0111 1111 1111 1111 |
|
7F FF |
|
32767 |
|
42 |
|
|
|
|
|
|
|
|
|
|
|
|
|
10 |
|
0111 1111 1111 1XXX |
|
7F F8 |
|
32760 |
|
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
|
0100 0000 0000 0XXX |
|
40 00 |
|
16384 |
|
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
2,5 |
|
0010 0000 0000 0XXX |
|
20 00 |
|
8192 |
|
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
1,25 |
|
0001 0000 0000 0XXX |
|
10 00 |
|
4096 |
|
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
0,0781 |
|
0000 0001 0000 0XXX |
|
01 00 |
|
256 |
|
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
0,0049 |
|
0000 0000 0001 0XXX |
|
00 10 |
|
16 |
|
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
0,0024 |
|
0000 0000 0000 1XXX |
|
00 08 |
|
8 |
|
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
0 |
|
0000 0000 0000 0XXX |
|
00 07 |
|
7 |
|
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
0 |
|
0000 0000 0000 0XXX |
|
0 |
|
0 |
|
0 |
|
|
|
|
Analoge Eingänge 750-467, 468, 487, 488 |
2 |
|
:$*2Ç, 2Ç6<67(0
Das Zahlenformat für Siemens FB’s
Neben der Verwendung der vollen 16Bit zur Meßwertdarstellung wird in der Industrie das „Siemens Format“ verwendet. Dort erfolgt die Darstellung des Meßwertes in den höherwertigen 12 Bits. Die letzten 3 Bits dienen als Diagnose oder Statusbits
( 750-487, 488 ).
Eingangs |
Zahlenwert |
X : ohne Bedeutung |
|
|
|
spannung |
Binär |
F : Kurzschluß |
Hex. |
Dez. |
Status |
0-10V |
|
Leitungsbruch |
|
|
|
|
|
Ü : Übersteuerung |
|
|
|
|
|
X F Ü |
|
|
|
>10 |
0101 0000 0000 0 |
0 0 1 |
50 01 |
20481 |
42 |
|
|
|
|
|
|
10 |
0101 0000 0000 0 |
0 0 0 |
50 00 |
20480 |
0 |
|
|
|
|
|
|
5 |
0011 0000 0000 0 |
0 0 0 |
30 00 |
12288 |
0 |
|
|
|
|
|
|
2,5 |
0010 0000 0000 0 |
0 0 0 |
20 00 |
8192 |
0 |
|
|
|
|
|
|
1,25 |
0001 1000 0000 0 |
0 0 0 |
18 00 |
6144 |
0 |
|
|
|
|
|
|
0,0049 |
0001 0000 0000 1 |
0 0 0 |
10 08 |
4104 |
0 |
|
|
|
|
|
|
0 |
0001 0000 0000 0 |
0 0 0 |
10 00 |
4096 |
0 |
|
|
|
|
|
|
Bei Benötigung dieses Datenformats ist Rücksprache mit der Firma WAGO zu nehmen.
