Das Zahlenformat für Widerstandssensoren 750-461/000-002
Alle Temperaturwerte werden in einem einheitlichen Zahlenformat dargestellt. Die Auflösung beträgt 0.1 Ω pro Bit. Die folgende Tabelle soll das Zahlenformat für die Einstellung als Widerstandssensor erläutern.
Wid.wert |
Zahlenwert |
|
|
(Ohm) |
Binär |
Hex. |
Dez. |
10 |
0000 0000 0110 0100 |
00 64 |
100 |
|
|
|
|
100 |
0000 0011 1110 1000 |
03 E8 |
1000 |
|
|
|
|
200 |
0000 0111 1101 0000 |
07 D0 |
2000 |
|
|
|
|
300 |
0000 1011 1011 1000 |
0B B8 |
3000 |
|
|
|
|
400 |
0000 1111 1010 0000 |
0F A0 |
4000 |
|
|
|
|
500 |
0001 0011 1000 1000 |
13 88 |
5000 |
|
|
|
|
1000 |
0010 0111 0001 0000 |
27 10 |
10000 |
|
|
|
|
1200 |
0010 1110 1110 0000 |
2E E0 |
12000 |
|
|
|
|
Eingang für PT 100, 750-461 |
4 |
:$*2Ç, 2Ç6<67(0
Das Zahlenformat für Siemens FB’s
Neben der Verwendung der vollen 16Bit zur Meßwertdarstellung wird in der Industrie das „Siemens Format“ verwendet. Dort erfolgt die Darstellung des Meßwertes in den höherwertigen 12 Bits. Die letzten 3 Bits dienen als Diagnose oder Statusbits (750-481).
Temp |
Ohm |
Zahlenwert |
X : ohne Bedeutung |
|
|
°C |
|
Binär |
F : Kurzschluß |
Hex. |
Dez. |
|
|
|
Leitungsbruch |
|
|
|
|
|
Ü : Übersteuerung |
|
|
|
|
|
X F Ü |
|
|
|
>400 |
1111 1111 1111 1 |
0 0 1 |
FFF9 |
65529 |
|
|
|
|
|
|
883 |
400 |
0111 1111 1111 1 |
0 0 0 |
7FF8 |
32866 |
|
|
|
|
|
|
560 |
300 |
0110 0000 0000 0 |
0 0 0 |
6000 |
24576 |
|
|
|
|
|
|
266 |
200 |
0100 0000 0000 0 |
0 0 0 |
4000 |
16384 |
|
|
|
|
|
|
0 |
100 |
0010 0000 0000 0 |
0 0 0 |
2000 |
8192 |
|
|
|
|
|
|
-125 |
50 |
0001 0000 0000 0 |
0 0 0 |
1000 |
4096 |
|
|
|
|
|
|
-185 |
25 |
0000 0101 0000 0 |
0 0 0 |
500 |
1280 |
|
|
|
|
|
|
-200 |
20 |
0000 0100 0000 0 |
0 0 0 |
400 |
1024 |
|
|
|
|
|
|
< -200 |
0 |
0000 0000 0000 0 |
0 0 1 |
1 |
1 |
|
|
|
|
|
|
Bei Benötigung dieses Datenformats ist Rücksprache mit der Firma WAGO zu nehmen.
Eingang für PT 100, 750-461 |
5 |
:$*2Ç, 2Ç6<67(0
Eingangsklemme für Thermoelemente
Best.Nr.750-462, 750-469, 750-462/000-XXX
Technische Beschreibung:
Diese Beschreibung ist nur für Hardund Softwareversion X X X X 2 A 0 1- - - -
gültig. Diese Seriennummer ist seitlich auf der Klemme aufgedruckt.
Diese Funktionsbeschreibung ist vorläufig und bezieht sich auf die voreingestellte Konfiguration. Die Klemme erlaubt vielfältige weitere Betriebsarten, die auf Rückfrage von der Firma WAGO einstellbar sind.
Der Schirmanschluß erfolgt über den Anschluß „S“ mit einer direkten Ableitung zur eingesetzten Tragschiene. Die Durchkontaktierung erfolgt automatisch durch Aufrasten auf die Tragschiene.
Die Funktionsklemmen besitzen keine integrierten Leistungskontakte, da die Zuführung der notwendigen Spannungsversorgung über die Datenkontakte mittels DC-DC Wandler erfolgt. Der autarke Betrieb dieser Funktionsklemmen ist damit gewährleistet.
ACHTUNG:
Bei einigen Klemmen wird der untere Leistungskontakt nicht durchgeführt! Eine Klemme, die drei Leistungskontakte besitzt (z.B. 2-Kanal digital) kann daher nicht hinter einer Klemme eingerastet werden, bei der nicht alle Kontakte durchgeführt werden.
Die Eingangsklemme für Thermoelemente kann an allen Buskopplern (mit Ausnahme der Economy Varianten) des :$*2Ç, 2Ç6<67(0 betrieben werden.
Eingang für Thermoelemente 750-462, 469 |
1 |
:$*2Ç, 2Ç6<67(0
Technische Daten:
Artikelnr.
Anzahl der Eingänge
Spannungsversorgung
Sensorarten
Kaltstellenkompensation
Auflösung (über ges. Bereich)
Darstellung
Potentialtrennung DC/DC
Stromaufnahme (intern)
Wandlungszeit
Bitbreite intern
Konfiguration
Betriebstemperatur
Anschlußtechnik
Abmessungen (mm) B x H x T
Voreinstellung
750-462, 750-469
2 (Differenzeingang, max +/- 3,5 V gegen Masse)
über Systemspannung
J, K, B, E, N, R, S, T, U, L, mV Messung
jeweils am Klemmenpaar
<25 μV, typ 15 µV
0,1 °C pro Bit
500 V System/Versorgung
65 mA max.
640 µs
2 x 16 Bit Daten,
optional: 2 x 8 Bit Kontrolle/Status* (*Drahtbrucherkennung bei 750-469)
keine, über Software-Parameter einstellbar
0 °C ... + 55 °C
CAGE CLAMP; 0,08 bis 2,5 mm²
12 x 64* x 100 (*ab Oberkante Tragschiene)
- 100 °C / + 1370 °C; Typ K

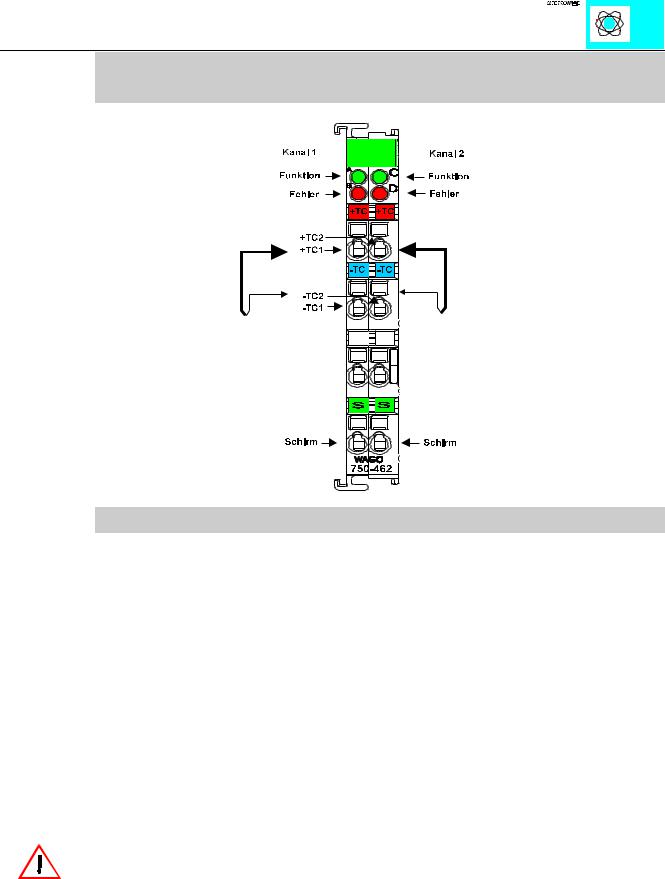

Die Funktionsklemme 750-462 erlaubt den direkten Anschluß eines Thermoelementsensors. Die Schaltung der Busklemme kann Sensoren in 2 und 3- Leitertechnik betreiben. Für die 2-Leiteranschlußtechnik ist eine Verbindung zwischen dem Sensor und TCbzw. TC+ herzustellen, in der 3-Leitertechnik wird der Schirm mit angeschlossen. Der Betrieb geerdeter Sensoren ist durch die interne galvanische Trennung möglich.
Für die Klemme 750-469 ist zusätzlich Drahtbrucherkennung möglich. Die weiteren Bestellnummern für die unterschiedlich eingestellten Sensorarten entnehmen Sie bitte Tabelle 1 auf der folgenden Seite.
Achtung: Beide Eingänge liegen auf einem gemeinsamen Potential !
Die Linearisierung wird über den gesamten Meßbereich durch einen Mikroprozessor realisiert. Außerhalb des Meßbereichs wird die Linearisierung mit dem Koeffizienten der Bereichsgrenze bis zum Maximalwert 0 x 7FFF bzw. Minimalwert 0 x 8000 fortgesetzt. Die Temperaturen der Sensoren werden mit einer Auflösung von 1 Bit pro 0,1°C in einem Wort (16 Bit) dargestellt. Daraus resultiert, daß 0°C dem Zahlenwert 0 x 0000 und 25,5°C dem Zahlenwert 0 x 00FF entsprechen. Temperaturen unter 0°C werden im Zweierkomplement mit einer führenden „1“ dargestellt.
Die Funktionsklemme arbeitet im gesamten Bereich aller Thermoelemente wie ein „ μVMeter“. Die Spannungsauflösung wird mit einer Auflösung von 16 Bit durchgeführt. Ein spezieller Prozessor rechnet den Spannungswert in einen zur Temperatur des ausgewählten Thermoelementtyps proportionalen Zahlenwert um.
Zur Kompensation der Fehlspannung an der Klemmstelle wird eine Kaltstellenkompensation durchgeführt. Die Schaltung enthält eine Temperaturmessung am „CAGE CLAMP“ Anschluß und berücksichtigt die Fehlspannung bei der Berechnung des Meßwerts.
Eingang für Thermoelemente 750-462, 469 |
2 |
:$*2Ç, 2Ç6<67(0
Temperaturbereiche der anschließbaren Sensoren:
L |
-25°C....+900°C |
|
|
K |
-100°C...1370°C (Default) |
|
|
J |
-100°C...+1200°C |
750-462/000-006 |
750-469/000-006 |
E |
-100°C...1000°C |
750-462/000-008 |
750-469/000-008 |
T |
-100°C...+400°C |
750-462/000-002 |
750-469/000-002 |
N |
-100°C...+1300°C |
750-462/000-009 |
750-469/000-009 |
U |
-25°C...+600°C |
750-462/000-011 |
750-469/000-011 |
B |
600°C...+1800°C |
750-462/000-007 |
750-469/000-007 |
R |
0°C...+1700°C |
750-462/000-010 |
750-469/000-010 |
S |
0°C...+1700°C |
750-462/000-001 |
750-469/000-001 |
mV-Meter |
-120 mV...+120 mV |
750-462/000-003 |
750-469/000-003 |
Tabelle 1: Temperaturbereiche und Bestellnummern der anschließbaren Sensoren Achtung: Der Betrieb als mV Meter geht zur Zeit nur von 0 bis 120mV!
LED Anzeige:
grüne LED: Funktion
ON: Normaler Betrieb
OFF: Watchdog-Timer Overflow
Wenn von der Steuerung 100 ms lang keine Prozeßdaten übertragen werden, so erlischt die grüne LED.
rote LED: Fehler
ON: Meßbereichsüberschreitung bzw. Unterschreitung oder Drahtbruch (bei 750-469) ist aufgetreten
OFF: Spannungswert befindet sich im gültigen Meßbereich
Eingang für Thermoelemente 750-462, 469 |
3 |
