2 Kanal Analoge Eingänge 0-20mA / 4-20mA (Differenzeingänge)
Best. Nr.: 750-452, 454, 750-482, 750-484
Technische Beschreibung:
Diese Beschreibung ist nur für Hardund Softwareversion X X X X 2 A 0 0- - - -
gültig. Diese Seriennummer ist seitlich auf der Klemme aufgedruckt.
Die Eingangskanäle sind Differenzeingänge und besitzen ein gemeinsames
Massepotential.

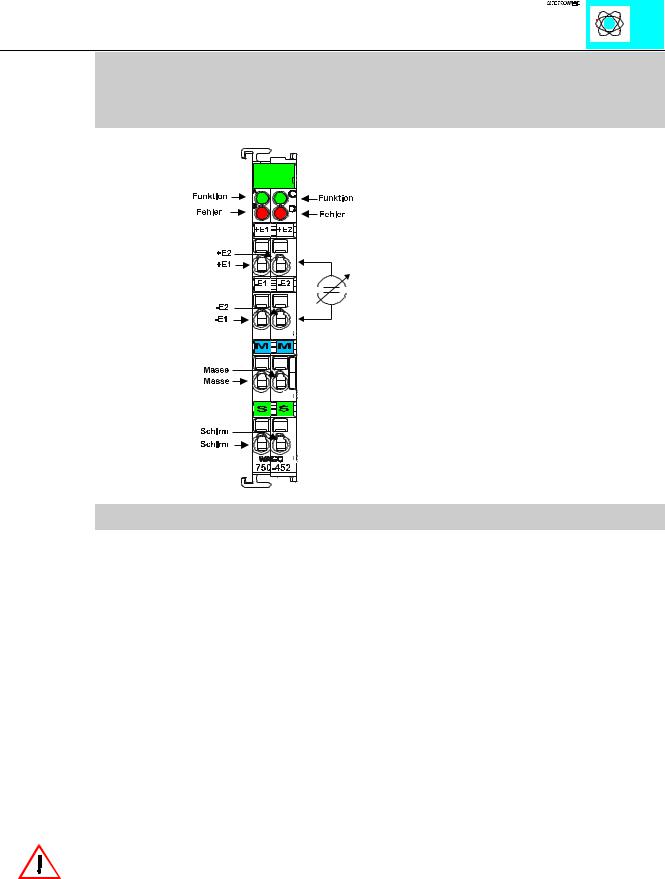

Die Verarbeitung der Eingangssignale erfolgt über die Anschlüsse +E und -E. Der Schirmanschluß erfolgt über den Anschluß „S“ mit einer direkten Ableitung zur eingesetzten Tragschiene. Die Durchkontaktierung erfolgt automatisch durch Aufrasten auf die Tragschiene.
Die Funktionsklemmen besitzen keine integrierten Leistungskontakte, da die Zuführung der notwendigen Spannungsversorgung über die Datenkontakte mittels DC-DC Wandler erfolgt. Der autarke Betrieb dieser Funktionsklemmen ist damit gewährleistet.
ACHTUNG:
Bei einigen Klemmen wird der untere Leistungskontakt nicht durchgeführt! Eine Klemme, die drei Leistungskontakte besitzt (z.B. 2-Kanal digital) kann daher nicht hinter einer Klemme eingerastet werden, bei der nicht alle Kontakte durchgeführt werden.
Die Eingangsklemme kann an allen Buskopplern des :$*2Ç, 2Ç6<67(0 (mit Ausnahme der Economy Varianten) betrieben werden.
Analoge Eingänge 750-452, 454, 482, 484 |
1 |
:$*2Ç, 2Ç6<67(0
Technische Daten:
Artikelnr.-
Anzahl der Eingänge
Spannungsversorgung
Stromaufnahme ( intern)
Gleichtaktspannung
Signalstrom
Innenwiderstand
Auflösung
Potentialtrennung
Wandlungszeit
Bitbreite pro Kanal
Konfiguration
Betriebstemperatur
Anschlußtechnik
Abmessungen (mm)BxHxT
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
750-452 |
|
750-454 |
750-482 |
|
750-484 |
||||
|
2 |
|
2 |
|
|
|
|||
|
|
über Systemspannung |
|
|
|
|
|
|
|
|
70 mA |
70 mA |
|||||||
|
|
35V max. |
|
|
|
|
|
|
|
0-20mA |
|
4-20mA |
0-20mA |
|
|
|
|
4-20mA |
|
50 Ohm typisch
12 Bit
500V System/Versorgung
2 ms typisch
16Bit: Daten; optional 8Bit: Kontrolle/Status
keine, optional über Software Parameter einstellbar
0°C....+55°C
CAGE CLAMP; 0,08 bis 2,5mm 2
12 x 64* x 100 (*ab Oberkante Tragschiene)
Die Zahlenformate
Standardmäßig werden die analogen Meßsignale in einer Auflösung von 12 Bit übertragen ( 750-452, 454 ). Die drei niederwertigen Bits des Datenworts werden nicht ausgewertet.
Eingangsstrom |
Eingangsstrom |
Zahlenwert |
|
|
|
0-20mA |
4-20mA |
Binär |
Hex. |
Dez. |
|
20 |
20 |
0111 1111 1111 1000 |
7F F8 |
32760 |
|
|
|
|
|
|
|
10 |
12 |
0100 0000 0000 0000 |
40 00 |
16384 |
|
|
|
|
|
|
|
5 |
8 |
0010 0000 0000 0000 |
20 00 |
8192 |
|
|
|
|
|
|
|
2,5 |
6 |
0001 0000 0000 0000 |
10 00 |
4096 |
|
|
|
|
|
|
|
0,156 |
4,125 |
0000 0001 0000 0000 |
01 00 |
256 |
|
|
|
|
|
|
|
0,01 |
4,0078 |
0000 0000 0001 0000 |
00 10 |
16 |
|
|
|
|
|
|
|
0,005 |
4,0039 |
0000 0000 0000 1000 |
00 08 |
8 |
|
|
|
|
|
|
|
0 |
4 |
0000 0000 0000 0111 |
00 07 |
7 |
|
|
|
|
|
|
|
0 |
4 |
0000 0000 |
0000 0000 |
0 |
0 |
|
|
|
|
|
|
Analoge Eingänge 750-452, 454, 482, 484 |
2 |
:$*2Ç, 2Ç6<67(0
Das Zahlenformat für Siemens FB’s
Neben der Verwendung der vollen 16Bit zur Meßwertdarstellung wird in der Industrie das „Siemens Format“ verwendet. Dort erfolgt die Darstellung des Meßwerts in den höherwertigen 12 Bits. Die letzten 3 Bits dienen als Diagnose oder Statusbits.
( 750-482, 750-484 )
Eingangs- |
Zahlenwert |
X : ohne Bedeutung |
|
|
strom |
Binär |
F : Kurzschluß |
Hex. |
Dez. |
4-20mA |
|
Leitungsbruch |
|
|
|
|
Ü : Übersteuerung |
|
|
|
|
X F Ü |
|
|
>20 |
0101 0000 0000 0 |
0 0 1 |
50 01 |
20481 |
|
|
|
|
|
20 |
0101 0000 0000 0 |
0 0 0 |
50 00 |
20480 |
|
|
|
|
|
16 |
0100 0000 0000 0 |
0 0 0 |
40 00 |
16384 |
|
|
|
|
|
12 |
0011 0000 0000 0 |
0 0 0 |
30 00 |
12288 |
|
|
|
|
|
8 |
0010 0000 0000 0 |
0 0 0 |
20 00 |
8192 |
|
|
|
|
|
4,0078 |
0001 0000 0000 1 |
0 0 0 |
1008 |
4104 |
|
|
|
|
|
4 |
0001 0000 0000 0 |
0 0 0 |
1000 |
4096 |
|
|
|
|
|
4 |
0001 0000 0000 0 |
0 1 1 |
1003 |
4099 |
|
|
|
|
|
|
|
|
|
|
Eingangs- |
Zahlenwert |
X : ohne Bedeutung |
|
|
strom |
Binär |
F : Kurzschluß |
Hex. |
Dez. |
0-20mA |
|
Leitungsbruch |
|
|
|
|
Ü : Übersteuerung |
|
|
|
|
X F Ü |
|
|
>20 |
0100 0000 0000 0 |
0 0 1 |
4001 |
16385 |
|
|
|
|
|
20 |
0100 0000 0000 0 |
0 0 0 |
4000 |
16384 |
|
|
|
|
|
10 |
0010 0000 0000 0 |
0 0 0 |
2000 |
8192 |
|
|
|
|
|
5 |
0001 0000 0000 0 |
0 0 0 |
1000 |
4096 |
|
|
|
|
|
2,5 |
0000 1000 0000 0 |
0 0 0 |
0800 |
2048 |
|
|
|
|
|
1,25 |
0000 0100 0000 0 |
0 0 0 |
0400 |
1024 |
|
|
|
|
|
0,625 |
0000 0010 0000 0 |
0 0 0 |
0200 |
512 |
|
|
|
|
|
0,0976 |
0000 0000 0000 1 |
0 0 0 |
0008 |
8 |
|
|
|
|
|
0 |
0000 0000 0000 0 |
0 0 0 |
0000 |
0 |
|
|
|
|
|
Bei Benötigung dieses Datenformats ist Rücksprache mit der Firma WAGO zu nehmen.
Analoge Eingänge 750-452, 454, 482, 484 |
3 |
:$*2Ç, 2Ç6<67(0
2 -Kanal Analoge Eingänge ±10V
Differenzeingänge
Best. Nr. 750-456, 750-456/000-001
Technische Beschreibung:
Diese Beschreibung ist nur für Hardund Softwareversion X X X X 2 A 0 0- - - -
gültig. Diese Seriennummer ist seitlich auf der Klemme aufgedruckt.
Die Eingangskanäle sind Differenzeingänge.
Die Verarbeitung der Eingangssignale erfolgt über die Anschlüsse +E und -E. Der Schirmanschluß erfolgt über den Anschluß „S“ mit einer direkten Ableitung zur eingesetzten Tragschiene. Die Durchkontaktierung erfolgt automatisch durch Aufrasten auf die Tragschiene.
Die Funktionsklemmen besitzen keine integrierten Leistungskontakte, da die Zuführung der notwendigen Spannungsversorgung über die Datenkontakte mittels DC-DC Wandler erfolgt. Der autarke Betrieb dieser Funktionsklemmen ist damit gewährleistet.
ACHTUNG:
Bei einigen Klemmen wird der untere Leistungskontakt nicht durchgeführt! Eine Klemme, die drei Leistungskontakte besitzt (z.B. 2-Kanal digital) kann daher nicht hinter einer Klemme eingerastet werden, bei der nicht alle Kontakte durchgeführt werden.
Die Eingangsklemme kann an allen Buskopplern des :$*2Ç, 2Ç6<67(0 (mit Ausnahme der Economy Varianten) betrieben werden.
Analoge Eingänge 750-456 |
1 |
:$*2Ç, 2Ç6<67(0
Technische Daten:
Artikelnr.
Anzahl der Eingänge
Spannungsversorgung
Stromaufnahme (intern)
Überspannungsfestigkeit
Eingangsspannung
Innenwiderstand
Auflösung
Potentialtrennung
Wandlungszeit
Bitbreite pro Kanal
Konfiguration
Betriebstemperatur
Anschlußtechnik
Abmessungen (mm)BxHxT
750-456, 750-456/000-001
2
über Systemspannung (DC/DC Wandler)
65 mA
35 V max.
±10 V
570 kΩ typ.
12 Bit
500V System/Versorgung
2 ms typisch
16Bit: Daten; optional 8Bit: Kontrolle/Status
keine, optional über Software-Parameter einstellbar
0°C....+55°C
CAGE CLAMP; 0,08 bis 2,5mm 2
12 x 64* x 100
*ab Oberkante Tragschiene
Hinweis:
Bei Anlegen der Betriebsspannung an den Knoten sollte das Eingangssignal der Klemme in einem Bereich zwischen +10 V und 0 V liegen, idealerweise sollte gar kein Eingangssignal vorhanden sein.
